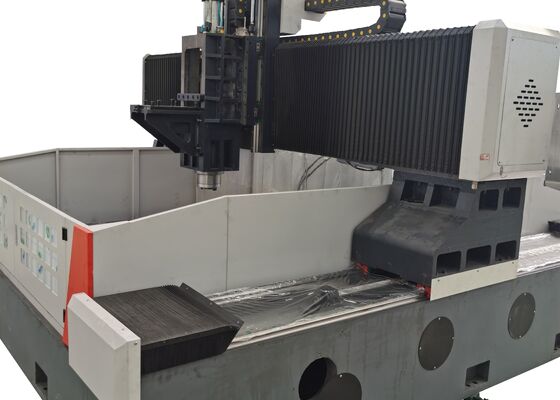

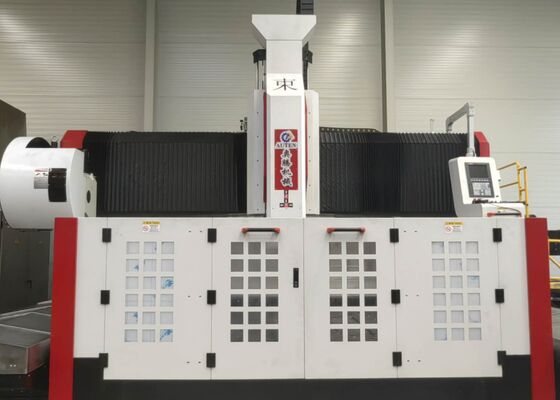

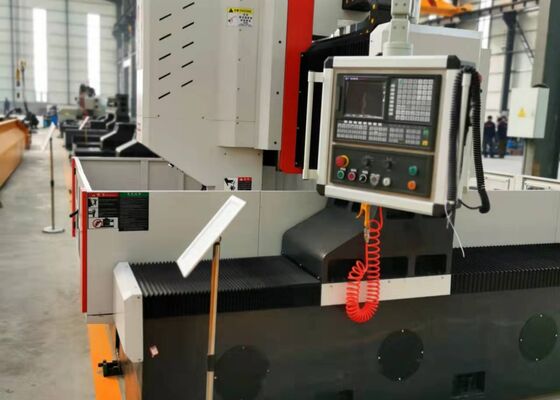

Novas máquinas de perfuração de flange de chapa de aço de tipo Cnc Gantry M3-28 Diâmetro de batida
Introdução ao produto
A máquina de perfuração e fresagem do tipo de pórtico CNC é projetada especificamente para realizar operações de perfuração, camaramento, toque e fresagem em peças de trabalho de chapa e componentes estruturais.As suas capacidades de processamento estendem-se a peças de trabalho como flanges, discos, anéis e placas planas, com parâmetros de espessura estritamente conformes com a gama de processamento eficaz especificada pela máquina.A máquina suporta a usinagem de ambos através de buracos e buracos cegos em componentes de material único e material compostoCom controlo digital completo durante todo o processo de usinagem, assegura uma excepcional facilidade de operação e eficiência.fornecer resultados de alta precisão e satisfazer as exigências de ambientes de fabricação multi-variedade e em larga escala.
Especificações:
| Tamanho da peça |
LxW |
1200x1200 mm |
| Altura do pórtico |
750 mm |
| Bancos de trabalho |
Largura da ranhura em T |
18 mm |
| Cabeça de potência de perfuração |
Qty. |
1 |
| Espinhas cónicas |
BT2 serviços de informação |
|
Diâmetro máximo da perfuração
(Aço carbono comum)
|
Φ60 mm |
| Diâmetro do toque |
M3-M28 |
| Velocidade do fuso |
30 ~ 3000 r/min |
| Potência do motor do servo-fuso |
22 kW |
| Distância entre a extremidade inferior do fuso e a mesa de trabalho |
200-750 mm |
|
Movimento lateral da cabeça motriz(Eixo X)
|
Max.corrida horizontal |
1200 mm |
| Velocidade de movimento lateral |
0~8 r/min |
| Servo motor de potência para movimento lateral |
2.4kW |
| Movimento longitudinal do pórtico (eixo Y) |
Max. curso de alimentação |
1200 mm |
| Velocidade de movimento da alimentação |
0~8 m/min |
| Potência do servomotor de alimentação |
2.4kW |
| Movimento de alimentação vertical do carvalho (eixo Z) |
Max. curso |
550 mm |
| Velocidade de movimento |
0~8 m/min |
| Potência do servomotor |
2.8kW (Fremas) |
| Precisão de posicionamento em três eixos |
X/Y/Z/A/B/C |
± 0,015/1000 mm |
| Precisão de posicionamento repetido em três eixos |
X/Y/Z/A/B/C |
± 0,01/1000 mm |
| Tamanho global |
LxWxH |
4000x3800x2800 mm |
Características do produto
1Sistema de transmissão:
Os trilhos de guia e os deslizadores de alta precisão, importados de Taiwan, são concebidos para proporcionar um desempenho operacional suave, aumentando substancialmente a capacidade de carga pesada do equipamento.
O eixo X e o eixo Z são equipados com dois e quatro guias lineares de rolamento, respectivamente, que servem como elementos de orientação e de suporte de carga para o movimento lateral e longitudinal.Esta disposição satisfaz plenamente os requisitos técnicos para operações de perfuração de alta velocidadePara a transmissão de energia, o eixo X e o eixo Z utilizam servomotores AC para conduzir parafusos de esferas de precisão, convertendo o movimento rotacional em deslocamento linear preciso.
O eixo Y é equipado com dois guias lineares de rolagem pesada, cada um com dois deslizadores quadrados do trilho para formar o mecanismo de deslizamento do eixo Y.Esta concepção não só satisfaz os requisitos elevados de rigidez e resistência do quadro de pórtico, mas também oferece várias vantagens técnicas, incluindo um baixo coeficiente de atrito, alta velocidade de movimento, excelente amortecimento de vibrações e uma vida útil prolongada.O eixo Y utiliza a tecnologia de accionamento síncrono do servomotor, que aciona os parafusos de esferas em uníssono, permitindo assim o movimento recíproco da bancada de trabalho do eixo Y para obter operações de usinagem CNC precisas.
2Sistema automático de lubrificação e mecanismos de protecção:
Esta máquina-ferramenta está equipada com um sistema de lubrificação automática de pressão parcial volumétrica fabricado em Taiwan, que garante uma lubrificação completa e sem ângulos para componentes em movimento, como trilhos de guia,parafusos de chumboO eixo X e o eixo Y são equipados com capas protetoras à prova de poeira.enquanto protetores anti-espalhamento à prova d'água são instalados em torno da bancada de trabalho para fornecer uma proteção reforçada durante a operação.
3Sistema central de distribuição de refrigerante:
Esta máquina-ferramenta está equipada com um sistema central de distribuição de líquido de arrefecimento.reduzir o desgaste das ferramentas, prolongando a vida útil das ferramentas e melhorando o acabamento da superfície das peças.A saída de líquido de arrefecimento de alta pressão na ponta da ferramenta garante uma proteção confiável tanto para a superfície da peça de trabalho e a junção rotativa de alta velocidade, evitando o entupimento devido a impurezas e melhorando a qualidade geral da peça e a eficiência operacional.
Este equipamento industrial de alto desempenho tipo pórtico CNC, concebido para aplicações de perfuração e marcação de chapas e chapas de metal,é meticulosamente fabricado para o mecanizado preciso de componentes semelhantes a chapas e partes estruturais. Especificamente optimizadas para o processamento de peças de trabalho, tais como flanges, discos, anéis e placas planas,A especificação chave é que a espessura destas peças de trabalho deve estar estritamente em conformidade com os parâmetros de usinagem eficazes pré-estabelecidos pela máquina..
Em instalações de fabrico de estruturas de aço, este equipamento realiza operações de perfuração e fresagem precisas em placas estruturais e componentes de ligação,fornecendo uma base sólida para a montagem estável de estruturas de açoNo sector da energia eólica,A empresa oferece soluções de usinagem de alta precisão para torres e flanges de turbinas eólicas, um processo essencial que garante que estes componentes possam suportar condições ambientais adversas (ePara os projectos de construção de pontes, o equipamento processa vigas de pontes e suportes,permitindo a criação de ligações estáveis e duráveis concebidas para suportar cargas dinâmicas durante a longa vida útil da ponte.
