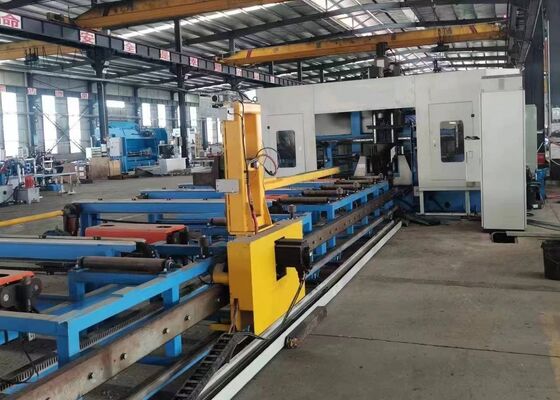

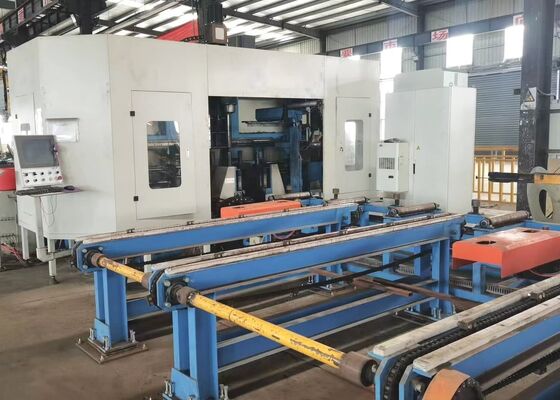

Nova máquina de perfuração de feixe H CNC para construção de aço 11/15KW Potência do motor do fuso
Introdução ao produto:
A máquina de perfuração CNC de feixe H é projetada principalmente para perfuração, toque, marcação e marcação de aço em forma de H, aço de canal, aço de ângulo e outros materiais metálicos.É amplamente utilizado na indústria de estruturas de aço, incluindo aplicações em edifícios, garagens, torres e estruturas de rede.
1Uma solução de perfuração vital e especializada para a construção de estruturas de aço.
2- Capaz de perfurar simultaneamente três superfícies de vigas e canais H, garantindo uma elevada precisão e eficiência.
3Equipado com 7 eixos CNC, permitindo alimentação e posicionamento totalmente automatizados e precisos.
4Compatível com desenhos de peças de trabalho AUTOCAD e DSTV, convertendo-os facilmente em programas de usinagem.
Parâmetros do produto:
| Modelo |
BHD1000/3 |
| H Faixa de largura do feixe (mm) |
100~1000 |
| H Faixa de altura do feixe (mm) |
100 ~ 500 |
| Intervalo de largura do canal de aço (mm) |
100~1000 |
| Intervalo de altura do aço do canal (mm) |
100 ~ 250 |
| Espessura máxima da peça (mm) |
80 |
| Comprimento máximo da peça (m) |
12 ou 15 (opcional) |
| Qty do fuso de perfuração. |
Total de 3 fusos, um fusão na unidade superior, lado esquerdo e lado direito, respectivamente |
| Fundição de buracos de fuso |
BT2 serviços de informação |
| Diâmetro máximo da perfuração (mm) |
40 |
| Potência do motor do fuso (kW) |
A Bíblia, 15/11 |
| Velocidade do fuso (r/min) |
100 ~ 3000 |
| Velocidade de alimentação do fuso (m/min) |
0 ~ 10 |
| Velocidade de alimentação no eixo X (m/min) |
0 ~ 20 |
| Quantidade de carregador de ferramentas |
3 |
| Tipo e capacidade do carregador de ferramentas |
Tipo de linha, 3x4 (facultativo) |
| Unidade de marcação (opcional) |
Tipo de disco, 36 caracteres, tamanho de caracteres Φ10 mm |
| Sistema CNC |
Siemens alemã, Japão Panasonic, China INVT |
| Método de arrefecimento |
Refrigeração por pulverização, refrigeração interna + refrigeração externa |
| Tamanho global da máquina (m) |
Cerca de 33x5,5x3.5 |
| Potência total ((kW) |
Cerca de 60 |
| Os parâmetros acima podem ser ajustados e alterados de acordo com as exigências específicas do cliente. |
Características do produto:
1O mecanismo de alimentação da serradora de vigas inclui um sistema de fixação e alimentação de carrinho controlado por CNC, garantindo uma operação de alta velocidade e precisão de posicionamento.
2. Três fusos de alta velocidade BT40 são utilizados para perfurar as três superfícies do feixe H. Equipados com brocas de carburo, os fusos podem atingir velocidades de rotação de até 3000 RPM,garantir uma eficiência superior de processamento e um desempenho de perfuração excepcionalAs lascas geradas durante a perfuração são efetivamente removidas pelo transportador de lascas tipo cadeia.
3O sistema de refrigeração da linha de perfuração de feixe CNC utiliza tecnologia de refrigeração por névoa, proporcionando capacidades de refrigeração internas e externas.Cada unidade de fuso de perfuração é equipada com um bico de refrigeração externo e um conector de refrigeração interno, oferecendo flexibilidade para escolher o método de arrefecimento adequado com base nos requisitos específicos de perfuração.Dependendo das necessidades operacionais.
4O sistema automático de troca de ferramentas (ATC) pode ser instalado de acordo com as especificações do cliente, eliminando a necessidade de trocas manuais de ferramentas.Esta característica reduz significativamente o tempo de inatividade e melhora a eficiência operacional global.
5. A máquina de perfuração de vigas pode ser equipada opcionalmente com um sistema de marcação de disco hidráulico.que permite a marcação rápida de até 36 caracteres diferentes.
6. As funções automáticas de gravação e toque substituem os processos tradicionais de gravação manual.Economia de tempo e melhoria da precisãoAlém disso, as operações de toque podem ser realizadas nas flanges e telas do feixe H, aumentando significativamente a eficiência da produção.
7O processo de fixação da peça de trabalho durante a alimentação e o processamento na máquina de perfuração de vigas CNC, que inclui o levantamento longitudinal, a fixação lateral,e a fixação e soltura das pinças é totalmente automatizada pelo sistema hidráulicoIsto garante a operação fiável e consistente do equipamento durante todo o processo.
8O sistema de controlo é constituído por um computador central e um PLC, com componentes-chave provenientes de marcas internacionais conhecidas.permitindo que os operadores editem facilmente vários programasOs dados de projeto estrutural, tais como ficheiros DXF e DSTV gerados por sistemas AutoCAD ou TEKLA Structures de terceiros, podem ser importados sem problemas.

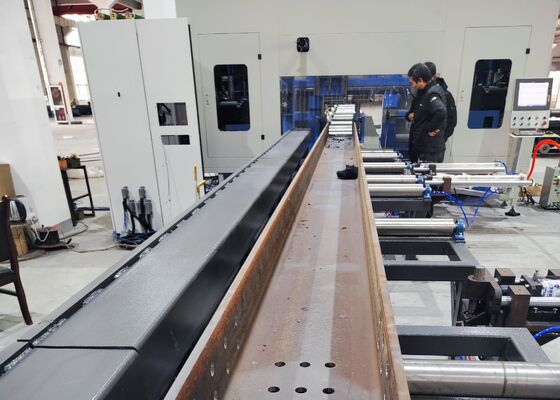

Durante as sessões de demonstração de amostras, a placa de feixe CNC de perfuração, marcação, and shearing machine effectively showcases its processing capabilities using standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different sizesAs amostras exibidas nestas demonstrações destacam claramente a capacidade da máquina de conseguir um posicionamento preciso dos furos, fios limpos,e padrões de marcação distintos demonstrando a sua elevada precisão e fiabilidade em cenários práticos de aplicação.
A máquina de perfuração, marcação e corte de feixe H CNC de alta velocidade é utilizada principalmente em fábricas de fabricação de estruturas de aço e projetos de construção de pontes.Realiza um processamento preciso de vigas H utilizadas em estruturas e sistemas de suporte, proporcionando uma base sólida para a montagem estável de estruturas de aço.Melhorando assim a integridade estrutural das pontes e garantindo a sua capacidade de suportar cargas a longo prazoCom a sua excepcional eficiência operacional, a máquina oferece um apoio confiável a estes sectores críticos de infra-estruturas, impulsionando o avanço suave de projectos relacionados.
