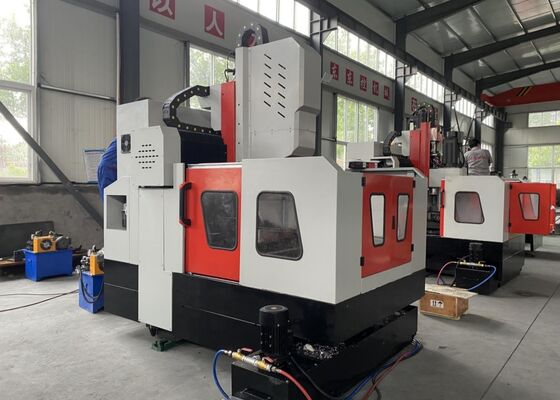

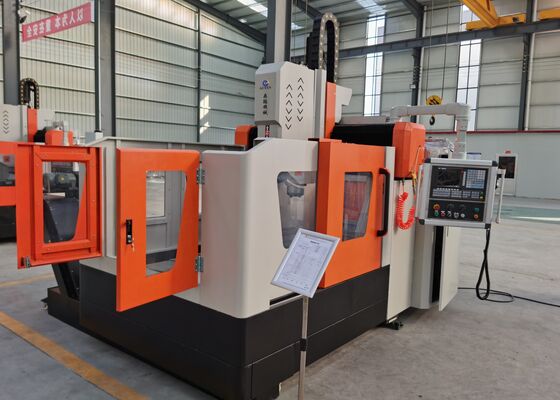

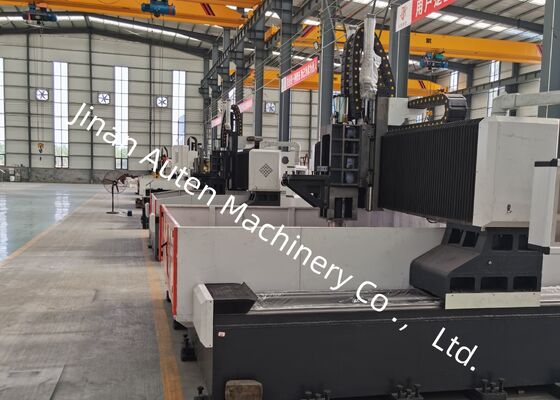

Máquina de Furação CNC Gantry para Flanges de Aço com Tamanho de Peça de 1200x1200mm e Potência de Motor de 22KW
Introdução do Produto
A máquina de furação e fresagem CNC tipo pórtico é especialmente projetada para realizar operações de furação, chanfragem, rosqueamento e fresagem em peças de chapa e componentes estruturais. Suas capacidades de processamento se estendem a itens como flanges, discos, anéis e chapas planas, com parâmetros de espessura estritamente alinhados à faixa de processamento efetiva especificada da máquina. A máquina suporta a usinagem de furos passantes e cegos em componentes de material único e material composto. Equipada com controle totalmente digital durante todo o processo de usinagem, garante facilidade de operação e eficiência superior. Esta máquina é perfeitamente adequada para produção automatizada, entregando resultados de alta precisão para atender aos requisitos de ambientes de fabricação de múltiplos tipos e em larga escala.
Especificações:
| Tamanho da peça |
CxL |
1200x1200 mm |
| Altura do pórtico |
750 mm |
| Mesa de trabalho |
Largura da fenda em T |
18mm |
| Cabeçote de furação |
Qtde. |
1 |
| Cone do fuso |
BT50 |
|
Diâmetro máx. de furação
(Aço carbono comum)
|
Φ60 mm |
| Diâmetro de rosqueamento |
M3-M28 |
| Velocidade do fuso |
30~3000 r/min |
| Potência do motor do fuso servo |
22kW |
| Distância da extremidade inferior do fuso à mesa de trabalho |
200-750mm |
|
Movimento lateral do cabeçote(Eixo X)
|
Curso horizontal máx. |
1200 mm |
| Velocidade de movimento lateral |
0~8 r/min |
| Potência do motor servo para movimento lateral |
2.4kW |
| Movimento longitudinal do pórtico (Eixo Y) |
Curso de avanço máx. |
1200 mm |
| Velocidade de movimento de avanço |
0~8 m/min |
| Potência do motor servo de avanço |
2.4kW |
| Movimento de avanço vertical do ram (Eixo Z) |
Curso máx. |
550 mm |
| Velocidade de movimento |
0~8 m/min |
| Potência do motor servo |
2.8kW (Freio) |
| Precisão de posicionamento de três eixos |
X/Y/Z/A/B/C |
±0.015/1000mm |
| Precisão de reposicionamento de três eixos |
X/Y/Z/A/B/C |
±0.01/1000mm |
| Tamanho total |
CxLxA |
4000x3800x2800 mm |
Características do Produto
1. Sistema de Transmissão
Os trilhos e guias de alta precisão, provenientes de Taiwan, são projetados especificamente para garantir uma operação suave, melhorando significativamente a capacidade de carga pesada do equipamento. Os eixos X e Z são equipados com dois e quatro guias lineares de rolamento, respectivamente, que funcionam como componentes de guia e suporte de carga para movimentos laterais e longitudinais. Esta configuração atende plenamente aos requisitos técnicos para operações de furação de alta velocidade. Para a transmissão de potência, os eixos X e Z são acionados por motores servo AC, que alimentam fusos de esferas de precisão para converter o movimento rotacional em deslocamento linear preciso.
O eixo Y é equipado com dois guias lineares de rolamento de alta resistência, cada um com dois patins de trilho quadrado, formando o mecanismo de deslizamento do eixo Y. Este projeto não só atende aos requisitos de alta rigidez e resistência da estrutura do pórtico, mas também oferece várias vantagens técnicas, como baixo coeficiente de atrito, movimento de alta velocidade, excelente amortecimento de vibrações e vida útil prolongada. Para a transmissão de potência, o eixo Y emprega tecnologia de acionamento síncrono de motor servo, que aciona os fusos de esferas simultaneamente, permitindo o movimento recíproco preciso da mesa de trabalho do eixo Y para operações de usinagem CNC precisas.
2. Sistema de Lubrificação Automática e Mecanismos de Proteção:
Esta máquina é equipada com um sistema de lubrificação automática volumétrica de pressão parcial fabricado em Taiwan, garantindo lubrificação abrangente e sem ângulos para componentes móveis como trilhos, fusos e cremalheiras, estendendo assim significativamente a vida útil operacional da máquina. Os eixos X e Y são protegidos por tampas à prova de poeira, enquanto guardas de proteção contra respingos de água são instaladas ao redor da mesa de trabalho para oferecer proteção aprimorada durante a operação.
3. Sistema Central de Refrigeração:
Esta máquina é equipada com um sistema central de refrigeração padrão. A circulação interna de refrigerante evita eficientemente que cavacos de ferro grudem na ferramenta durante a usinagem, reduzindo assim o desgaste da ferramenta, prolongando a vida útil da ferramenta e melhorando o acabamento superficial das peças. A saída de refrigerante de alta pressão na ponta da ferramenta fornece proteção confiável tanto para a superfície da peça quanto para a junta rotativa de alta velocidade, prevenindo bloqueios causados por impurezas e melhorando a qualidade geral da peça e a eficiência operacional.
Este equipamento industrial de alto desempenho tipo pórtico CNC, projetado para operações de furação e marcação de chapas e chapas metálicas, é meticulosamente projetado para a usinagem precisa de componentes tipo chapa e peças estruturais. Especificamente otimizado para processar peças como flanges, discos, anéis e chapas planas, ele é construído com uma especificação chave de que a espessura dessas peças deve estar estritamente alinhada com os parâmetros de usinagem efetivos pré-definidos da máquina.
Em instalações de fabricação de estruturas de aço, este equipamento realiza operações precisas de furação e fresagem em chapas estruturais e componentes de conexão, fornecendo uma base confiável para a montagem estável de estruturas de aço. Na indústria de energia eólica, ele fornece soluções de usinagem de alta precisão para torres de turbinas eólicas e flanges — processos críticos que garantem que esses componentes possam suportar condições ambientais adversas (por exemplo, ventos fortes, variações de temperatura). Para projetos de construção de pontes, o equipamento processa vigas de ponte e suportes, facilitando a criação de conexões robustas e duráveis projetadas para suportar cargas dinâmicas ao longo da vida operacional estendida da ponte.
