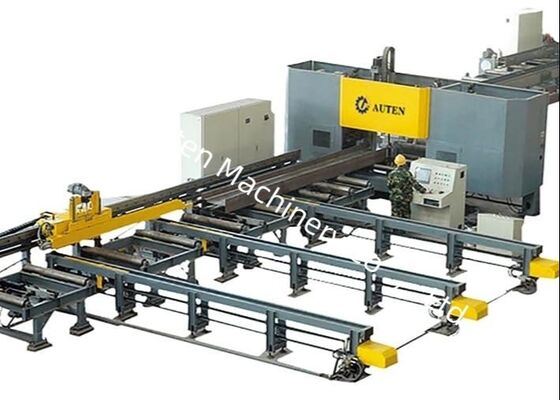

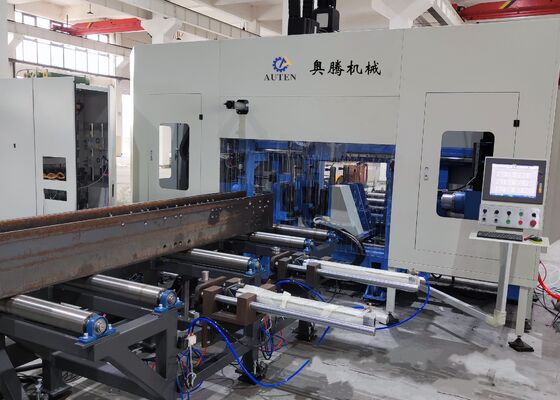

7 Eixos CNC Indústria Aço CNC Metal CNC 3D H I Máquina de corte de perfuração de feixe Controle PLC
Introdução ao produto:
Este centro de usinagem é projetado especificamente para operações de perfuração em feixes de H. Com três fendões de perfuração de alta velocidade,Realiza processos de perfuração em peças de trabalho com uma eficiência notávelCom uma precisão de usinagem excepcional e características operacionais intuitivas, este equipamento é uma solução de alto desempenho vital na indústria de estruturas de aço.É amplamente aplicado em setores críticos como a engenharia da construção, infra-estruturas de pontes, produção de mastros de torres e projectos de estrutura de rede.
Informações sobre a configuração do produto:
| Parâmetro do feixe H |
Max. Tamanho Largura x Altura |
1250 x 600 mm |
| Min. Tamanho Largura x Altura |
200 × 75 mm |
| Max. comprimento do feixe |
12000 mm |
| Fusão principal |
Qty. |
3 |
| Modelo |
BT2 serviços de informação |
| Potência do motor |
3x11 kW |
| Velocidade do fuso |
200 ‰ 3000 r/min |
| Diâmetro máximo do buraco |
φ40 mm |
| Potência do motor |
Potência do servomotor de alimentação |
2x3 kW |
| Potência do servomotor de posicionamento |
2x3 kW |
| Precisão de processamento |
Desvio da distância do buraco |
Dois buracos num raio de 1 metro. |
± 0.5 |
| O valor de desvio admissível aumenta ± 0,2 mm a cada 1 metro adicional da distância do buraco e o máximo não excede ± 2 mm. |
| Desvio da margem final |
±1,0 mm |
| Sistema hidráulico |
Pressão da bomba hidráulica |
7 MPa |
| Potência do motor da bomba de óleo |
7 kW |
| Sistema elétrico |
Método de controlo |
PLC |
| Número de eixos CNC |
7 |
| Tamanho global (L x Largura x H) |
32000x6200x4000 |
Características do produto
1Esta máquina de perfuração e corte de feixe H 3D é composta principalmente do corpo da máquina principal, sistema de alimentação CNC, transportador de material, sistema elétrico, sistema hidráulico, sistema de arrefecimento,sistema de lubrificaçãoCom uma estrutura fixa e uma configuração móvel da peça, a máquina é ideal para o processamento de feixes de H em grande escala.Suporta operações de produção contínua e distingue-se pelo seu elevado nível de automação.
2O corpo da máquina de perfuração compreende o leito, os conjuntos de mesa deslizante CNC, os dispositivos de apoio, as unidades de prensagem superior, as unidades de prensagem lateral e os sistemas de detecção.Os componentes da mesa deslizante CNC incluem o lado fixoEspecificamente concebidos para operações de perfuração de feixe H, os conjuntos de mesas deslizantes consistem numa placa deslizante, numa base de mesa deslizante,Cabeçalho do fuso, fuso mecânico de alta velocidade, cilindro de ferramenta, motor de frequência variável, servomotor, guias lineares e parafusos de chumbo.
3O sistema de alimentação CNC é composto por suportes, engrenagens, racks, servomotores, redutores e manipuladores.permitindo uma alimentação precisa e um posicionamento preciso da peça de trabalho.
4O transportador de material é constituído por um transportador de entrada e um transportador de saída.todas concebidas especificamente para o transporte de folhas de aço perfiladas, alcançar o posicionamento do eixo Y dos espaços em branco, e trabalhar em conjunto com o sistema de alimentação CNC para completar o processo de alimentação do material.de peso não superior a 20 g/m2, mas não superior a 150 g/m2,, é dedicada ao transporte de peças acabadas.
5O sistema de arrefecimento utiliza métodos de arrefecimento internos e externos, empregando névoa de óleo para arrefecer o poço.que promova a eficiência dos custos, sustentabilidade ambiental e desgaste mínimo da broca.
6O sistema hidráulico alimenta o aparelho de prensagem superior, o aparelho de prensagem lateral, o cilindro de ferramenta e outros componentes associados.
7O sistema pneumático é concebido para fornecer energia ao manipulador, cilindro de ensaio e equipamento similar.
8O sistema de lubrificação utiliza uma combinação de métodos de lubrificação centralizados e manuais.A lubrificação centralizada é usada principalmente para a lubrificação cronometrada e precisa dos principais guias lineares e parafusos de chumbo.
9. O sistema de controlo da máquina-ferramenta consiste num computador hospedeiro, PLC e outros componentes conexos. ** Método de programação:** Os programas de processamento são gerados através da introdução de desenhos CAD ou parâmetros de processamento através de uma interface USB ou tecladoEstes programas podem ser armazenados, recuperados, exibidos e transmitidos a qualquer momento com base nos números de partes.A máquina-ferramenta não só permite o ajuste manual e o controlo de parâmetros de processamento individuais, mas também suporta o controlo totalmente automatizado para toda a sequência de processamento.

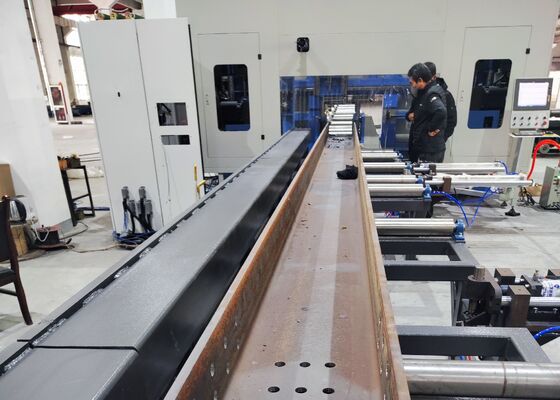

Durante as sessões de demonstração de amostras, a viga CNC e a perfuração de chapas de metal, marcação, and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesOs exemplares apresentados nestas demonstrações destacam claramente a capacidade do equipamento para conseguir uma colocação precisa dos furos, fios de contacto suaves e padrões de marcação bem definidos,demonstrando plenamente a sua alta precisão e fiabilidade em cenários de aplicação do mundo real.
A máquina de perfuração, marcação e corte de feixe H CNC de alta velocidade é utilizada principalmente em fábricas de fabricação de estruturas de aço e projetos de construção de pontes.fornece um mecanizado preciso para as vigas H utilizadas em estruturas e estruturas de suporte, assegurando assim uma base sólida para a montagem estável de estruturas de aço.que não só melhora a integridade estrutural das pontes, mas também as permite suportar eficazmente cargas a longo prazoCom uma eficiência operacional excepcional, esta máquina fornece um apoio confiável para estes sectores de infra-estruturas críticas, garantindo a progressão contínua dos projectos relacionados.
