Introdução ao produto:

Este centro de usinagem foi construído especialmente para operações de perfuração em vigas de H. Equipado com três fendões de perfuração de alta velocidade e precisão.Executa tarefas de perfuração em peças de trabalho com uma eficiência excepcionalCom uma precisão de usinagem superior e uma operação fácil de usar, este equipamento serve como uma solução essencial de alto desempenho na indústria de fabricação de aço.É amplamente utilizado em sectores-chave como a engenharia da construção, infra-estruturas de pontes, fabricação de mastros de torres e projectos de estrutura de rede.

Informações sobre a configuração do produto:

Características do produto

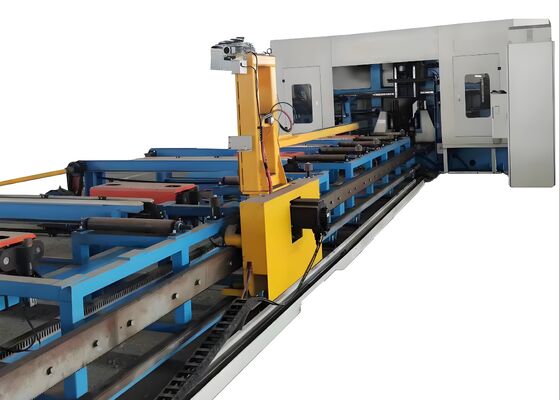

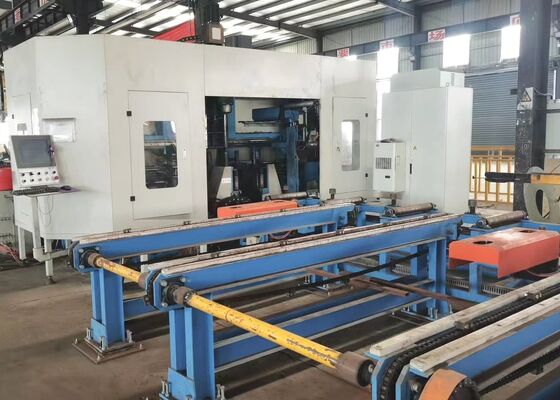

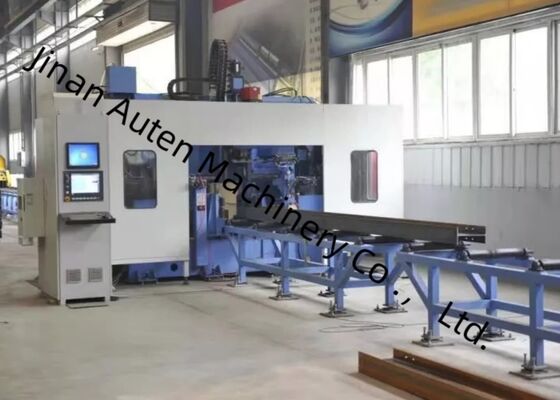

1Esta máquina de perfuração e corte de feixe H 3D é constituída predominantemente pela estrutura principal da máquina, sistema de alimentação CNC, transportador de material, sistema elétrico, sistema hidráulico, sistema de arrefecimento,sistema de lubrificaçãoA máquina é perfeitamente adequada para o processamento de grandes feixes de H, com um design de cama fixa e uma disposição móvel da peça.Facilitam operações de produção contínua e são conhecidos pelo seu elevado grau de automação.

2A estrutura da máquina de perfuração consiste no leito, nos conjuntos de mesa deslizante CNC, nos mecanismos de apoio, nas unidades de prensagem superior, nas unidades de prensagem lateral e nos sistemas de detecção.Os conjuntos de mesa de deslizamento CNC incluem o lado fixo, lado móvel e a mesa deslizante CNC da unidade superior. Especificamente concebidos para aplicações de perfuração de feixe H, os componentes da mesa deslizante compreendem uma placa deslizante, a base da mesa deslizante,Cabeçalho do fuso, fuso mecânico de alta velocidade, cilindro de ferramenta, motor de frequência variável, servomotor, guias lineares e parafusos de chumbo.

3O sistema de alimentação CNC é composto por suportes, engrenagens, estantes, servomotores, redutores e manipuladores.garantir a alimentação precisa e o posicionamento preciso da peça de trabalho.

4O transportador de material inclui um transportador de entrada e um transportador de saída.todos concebidos para o transporte de caixas de aço perfiladas, alcançar o posicionamento do eixo Y dos espaços em branco e operar em coordenação com o sistema de alimentação CNC para facilitar o processo de alimentação do material.de peso não superior a 20 g/m2, mas não superior a 150 g/m2,, destinado especificamente ao transporte de peças acabadas.

5O sistema de arrefecimento utiliza técnicas de arrefecimento internas e externas, utilizando névoa de óleo para arrefecer o poço.que aumenta a eficiência dos custos, apoia a sustentabilidade ambiental e minimiza o desgaste da broca.

6O sistema hidráulico fornece energia para a unidade de prensagem superior, unidade de prensagem lateral, cilindro de ferramenta e outros componentes relacionados.

7O sistema pneumático é concebido para fornecer energia ao manipulador, cilindro de ensaio e outros equipamentos similares.

8O sistema de lubrificação incorpora métodos de lubrificação centralizados e manuais.A lubrificação centralizada é empregada principalmente para lubrificação oportuna e precisa dos principais guias lineares e parafusos de chumbo.

9. O sistema de controlo da máquina-ferramenta é composto por um computador anfitrião, PLC e outros componentes associados.Os programas de processamento são criados inserindo desenhos CAD ou parâmetros de processamento através de uma interface USB ou tecladoEstes programas podem ser armazenados, recuperados, exibidos e transmitidos a qualquer momento usando números de partes.A máquina-ferramenta facilita o ajuste manual e o controlo dos parâmetros de processamento individuais, ao mesmo tempo em que suporta o controlo totalmente automatizado de toda a sequência de processamento.

Durante as sessões de demonstração de amostras, a viga CNC e a perfuração de chapas de metal, marcação, and shearing machine effectively illustrates its processing capabilities when handling standard H-beam samples—featuring various flange widths and web thicknesses—as well as channel steel samples of different dimensionsOs exemplares apresentados nestas demonstrações mostram claramente a capacidade do equipamento para conseguir uma colocação precisa dos furos, fios limpos e padrões de marcação bem definidos.demonstrando, assim, a sua precisão e fiabilidade excepcionais em cenários práticos de aplicação.

A máquina de perfuração, marcação e corte de feixe H CNC de alta velocidade é usada principalmente em instalações de fabricação de estruturas de aço e projetos de construção de pontes.assegura a precisão de usinagem das vigas H utilizadas em estruturas e estruturas de suporte, proporcionando uma base sólida para a montagem estável de construções de aço.Melhorar a integridade estrutural das pontes e permitir-lhes suportar eficazmente cargas a longo prazoCom a sua excelente eficiência operacional, esta máquina oferece um apoio confiável para estes sectores críticos de infra-estruturas, facilitando o avanço harmonioso dos projectos relacionados.
