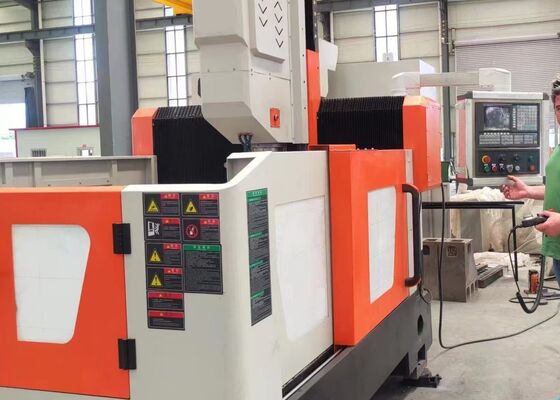

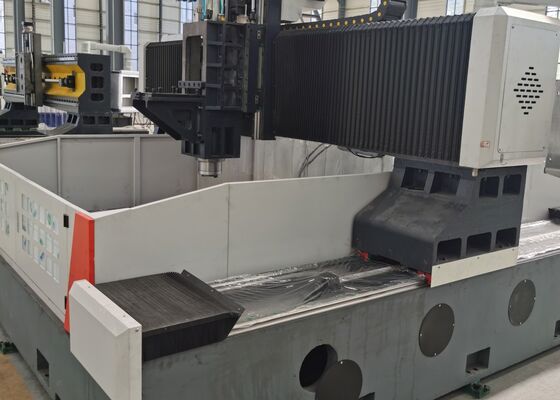

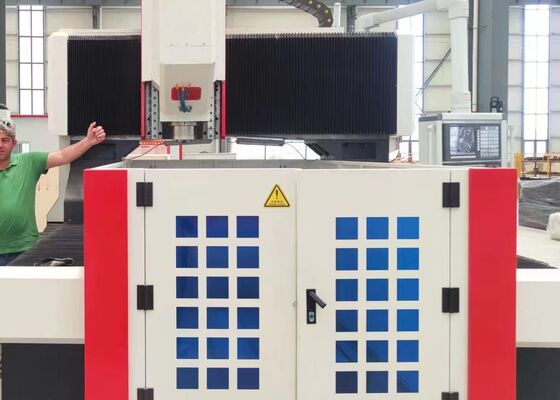

Máquina de perforação de chapas de aço CNC para chapas de tubos de flange

Máquina de perforação de chapas de aço CNC para chapas de tubos de flange

Introdução ao produto

A máquina de perfuração e fresagem CNC de tipo pórtico é meticulosamente projetada para operações de perfuração, chanframento, toque e fresagem de alta precisão em peças de trabalho de chapa e componentes estruturais.É capaz de processar uma ampla gama de itens, incluindo flanges, discos, anéis e placas planas, dentro do intervalo de processamento eficaz especificado pela máquina.A máquina permite a usinagem tanto através de buracos como por buracos cegos de componentes fabricados a partir de materiais únicos ou compostosCom um controlo digital totalmente integrado durante todo o processo de usinagem, garante uma operação suave e uma eficiência excepcional.fornecendo resultados de alta precisão para atender às demandas de, ambientes de fabrico de várias variedades.

Especificações:

Características do produto

1Sistema de transmissão

Os trilhos de guia e os deslizadores de alta precisão, importados de Taiwan, são meticulosamente concebidos para garantir uma operação suave, aumentando significativamente a capacidade do equipamento de suportar cargas pesadas.O eixo X e o eixo Z são equipados com dois e quatro guias lineares de rolamento, respectivamente, que atuam como os principais elementos de orientação e de carga para os movimentos laterais e longitudinais.Esta configuração satisfaz plenamente os requisitos técnicos para operações de perfuração de alta velocidadePara a transmissão de energia, tanto o eixo X quanto o eixo Z são acionados por servomotores de CA, que acionam parafusos de esferas de precisão para converter o movimento de rotação em deslocamento linear altamente preciso.

O eixo Y possui dois guias lineares de rolamento pesados, cada um equipado com dois deslizadores de trilho quadrados, formando coletivamente o mecanismo de deslizamento do eixo Y.Este projeto não só satisfaz os requisitos de alta rigidez e resistência da estrutura do pórtico, mas também proporciona vários benefícios técnicos, incluindo um baixo coeficiente de atrito, movimento de alta velocidade, amortecimento de vibração superior e uma vida útil prolongada.O eixo Y utiliza a tecnologia de accionamento síncrono com servomotores, que accionam os parafusos de esferas em uníssono, garantindo um movimento recíproco preciso da bancada de trabalho do eixo Y para um desempenho de usinagem CNC preciso.

2Sistema de lubrificação automática e mecanismos de protecção

A máquina está equipada com um sistema de lubrificação automática de pressão parcial volumétrica fabricado em Taiwan, fornecendo lubrificação em ângulo completo para componentes em movimento, como trilhos de guia, parafusos de chumbo e racks,O eixo X e o eixo Y são protegidos por tampas à prova de poeira, enquanto os protetores à prova de água são colocados em torno da bancada de trabalho,fornecer uma proteção reforçada durante a operação.

3Sistema central de distribuição de refrigerante

Esta máquina está equipada com um sistema central de distribuição de líquido de arrefecimento padrão. A circulação interna do líquido de arrefecimento evita eficazmente o acúmulo de lascas de metal na ferramenta durante a usinagem,Minimizar o desgaste das ferramentas, estendendo a vida útil da ferramenta e melhorando o acabamento da superfície das peças de trabalho.A saída de líquido de arrefecimento de alta pressão na ponta da ferramenta oferece uma proteção confiável para a superfície da peça de trabalho e para a junção rotativa de alta velocidade, evitando bloqueios causados por contaminantes e melhorando a qualidade geral da peça e a eficiência operacional.

Esta avançada máquina industrial CNC de tipo pórtico, projetada especificamente para operações de perfuração e marcação de chapas e chapas de metal,é cuidadosamente concebido para usinagem de alta precisão de componentes e elementos estruturais semelhantes a chapasOptimizado para o processamento de peças de trabalho, tais como flanges, discos, anéis e placas planas,garante que a espessura dessas peças de trabalho esteja estritamente em conformidade com as especificações de usinagem efetivas predefinidas da máquina.

Em instalações de fabrico de estruturas de aço, este equipamento realiza operações de perfuração e fresagem de alta precisão em placas estruturais e componentes de ligação,fornecendo uma base fiável para a montagem estável de estruturas de açoNo sector da energia eólica,Oferece soluções de usinagem de precisão para torres e flanges de turbinas eólicas, operações críticas que garantem que estes componentes possam suportar condições ambientais adversasNa construção de pontes, o equipamento processa vigas e suportes de ponte, permitindo a criação de vigas robustas,ligações duráveis concebidas para suportar cargas dinâmicas durante a vida útil prolongada da ponte.
