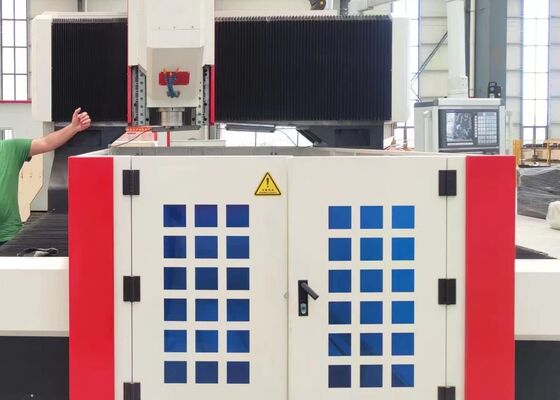

Máquina de perfuração de chapas de trocador de calor Máquina de perfuração de chapas CNC Máquina de fresagem de chapas de ferro Máquina de perfuração de chapas de aço
Introdução ao produto
Em instalações de fabrico de estruturas de aço, esta máquina de perfuração de chapas realiza operações de perfuração e fresagem precisas em chapas estruturais e elementos de ligação,fornecendo uma base fiável para a montagem segura de estruturas de açoNo sector da energia eólica, oferece processos críticos de usinagem de alta precisão para torres e flanges de turbinas eólicas que garantem que estes componentes possam suportar condições ambientais difíceis,como ventos fortes e variações de temperaturaPara a construção de pontes, a máquina processa vigas e suportes de pontes,assegurar a formação de ligações estáveis e duráveis capazes de suportar cargas dinâmicas durante toda a vida útil prolongada da ponte.
Especificações:
| Tamanho da peça |
LxW |
1200x1200 mm |
| Altura do pórtico |
750 mm |
| Bancos de trabalho |
Largura da ranhura em T |
18 mm |
| Cabeça de potência de perfuração |
Qty. |
1 |
| Espinhas cónicas |
BT2 serviços de informação |
|
Diâmetro máximo da perfuração
(Aço carbono comum)
|
Φ60 mm |
| Diâmetro do toque |
M3-M28 |
| Velocidade do fuso |
30 ~ 3000 r/min |
| Potência do motor do servo-fuso |
22 kW |
| Distância entre a extremidade inferior do fuso e a mesa de trabalho |
200-750 mm |
|
Movimento lateral da cabeça motriz(Eixo X)
|
Max.corrida horizontal |
1200 mm |
| Velocidade de movimento lateral |
0~8 r/min |
| Servo motor de potência para movimento lateral |
2.4kW |
| Movimento longitudinal do pórtico (eixo Y) |
Max. curso de alimentação |
1200 mm |
| Velocidade de movimento da alimentação |
0~8 m/min |
| Potência do servomotor de alimentação |
2.4kW |
| Movimento de alimentação vertical do carvalho (eixo Z) |
Max. curso |
550 mm |
| Velocidade de movimento |
0~8 m/min |
| Potência do servomotor |
2.8kW (Fremas) |
| Precisão de posicionamento em três eixos |
X/Y/Z/A/B/C |
± 0,015/1000 mm |
| Precisão de posicionamento repetido em três eixos |
X/Y/Z/A/B/C |
± 0,01/1000 mm |
| Tamanho global |
LxWxH |
4000x3800x2800 mm |
Características do produto
1Sistema de transmissão
Os trilhos de guia e os deslizadores de alta precisão, provenientes de Taiwan, são meticulosamente concebidos para garantir uma operação suave, melhorando significativamente a capacidade de carga da máquina.O eixo X é equipado com dois guias lineares de rolamento, e o eixo Z possui quatro, os quais servem como os principais componentes de orientação e de carga para movimentos laterais e longitudinais.Esta configuração cumpre plenamente os requisitos técnicos para aplicações de perfuração de alta velocidadePara a transmissão de energia, tanto o eixo X quanto o eixo Z são acionados por servomotores AC, que operam parafusos de esferas de precisão para converter o movimento de rotação em deslocamento linear altamente preciso.
O eixo Y é equipado com dois guias lineares de rolagem pesada, cada um com dois deslizadores quadrados do trilho, formando juntos o mecanismo de deslizamento do eixo Y.Esta concepção não só satisfaz os requisitos elevados de rigidez e resistência do quadro de pórtico, mas também oferece várias vantagens técnicas, incluindo um baixo coeficiente de atrito, movimento de alta velocidade, excelente amortecimento de vibrações e uma vida útil prolongada.O eixo Y utiliza a tecnologia de accionamento síncrono com servomotores, que conduzem os parafusos de esferas em coordenação, garantindo um movimento recíproco preciso da mesa de trabalho do eixo Y para um desempenho de usinagem CNC preciso.
2Sistema de lubrificação automática e mecanismos de protecção
A máquina é equipada com um sistema de lubrificação automática volumétrica de pressão parcial fabricada em Taiwan, que fornece lubrificação abrangente para peças móveis como trilhos de guia, parafusos de chumbo e racks,A extensão significativa da vida útil da máquina: o eixo X e o eixo Y são protegidos por tampas à prova de poeira, enquanto são instalados protetores à prova de água em torno da mesa de trabalho,oferecer uma proteção reforçada durante o funcionamento.
3Sistema central de distribuição de refrigerante

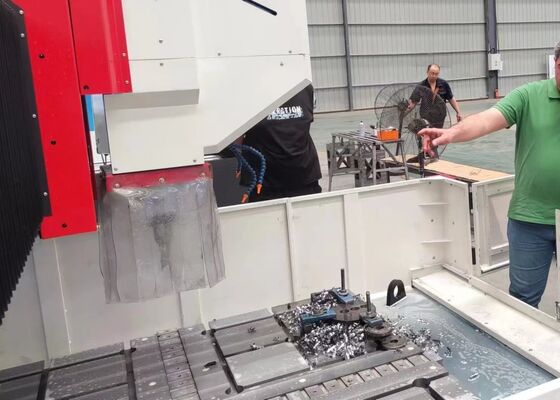

Esta máquina está equipada com um sistema central de distribuição de líquido de arrefecimento padrão. A circulação interna do líquido de arrefecimento evita eficazmente o acúmulo de lascas de metal na ferramenta durante a usinagem,reduzir o desgaste das ferramentas, prolongando a vida útil da ferramenta e melhorando o acabamento da superfície das peças.A saída de líquido de arrefecimento de alta pressão na ponta da ferramenta fornece uma proteção confiável para a superfície da peça de trabalho e para a junção rotativa de alta velocidade, evitando bloqueios causados por detritos e melhorando a qualidade geral da peça e a eficiência operacional.

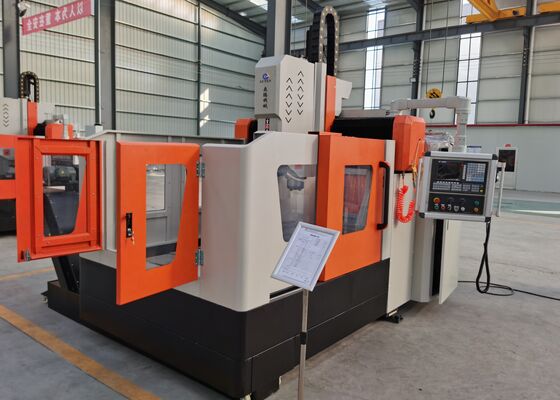

Esta sofisticada máquina industrial CNC de tipo pórtico, projetada especificamente para operações de perfuração e marcação de chapas e chapas de metal,é meticulosamente concebido para a usinagem de alta precisão de componentes semelhantes a chapas e partes estruturaisOptimizado para o processamento de peças de trabalho, tais como flanges, discos, anéis e placas planas,garante que a espessura destes componentes cumpre rigorosamente os parâmetros de usinagem eficazes definidos pela máquina.
Em instalações de fabrico de estruturas de aço, esta máquina realiza operações de perfuração e fresagem de alta precisão em placas estruturais e componentes de ligação,fornecendo uma base sólida para a montagem segura de estruturas de açoDentro da indústria da energia eólica,fornece soluções de usinagem de precisão para torres e flanges de turbinas eólicas, processos vitais que garantem que estes componentes são capazes de suportar condições ambientais desafiadorasNa construção de pontes, o equipamento processa vigas de ponte e suportes, facilitando a criação de vigas fortes,ligações duráveis concebidas para suportar cargas dinâmicas durante a vida útil prolongada da ponte.
