Máquina de perfuração e fresagem CNC de vigas H para engenharia de construção e engenharia de pontes

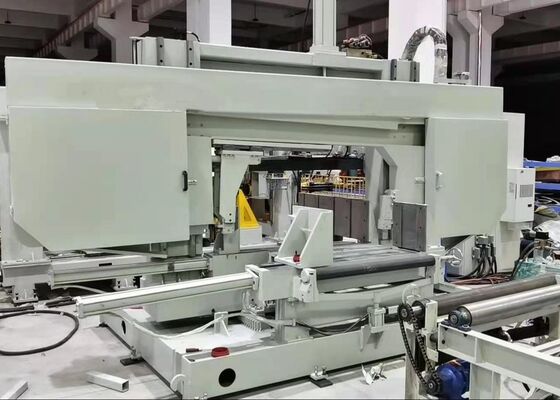

Máquina de Perfuração e Fresagem CNC para Vigas H em Engenharia de Construção e Engenharia de Pontes

Introdução ao Produto:

A máquina da série BHD é uma solução de perfuração projetada para vigas com dimensões de até 1250mm de largura e 600mm de altura. Principalmente, é utilizada para o processamento de furos em vigas H, vigas canal, cantoneiras e tubos retangulares. O posicionamento e a alimentação dos três eixos são todos acionados por servomotores. Possui um eixo acionado por redutor, alimentação baseada em servomotor e alimentação interna baseada em carro CNC. Esta máquina é amplamente empregada em indústrias como construção, fabricação de pontes e outros setores relacionados.

Informações de configuração do produto:

APLICAÇÃO:

Esta máquina é usada principalmente para perfurar vigas H, aço canal e vigas caixão, e é amplamente utilizada em indústrias como fabricação de aço, construção, pontes, garagens de estacionamento tridimensionais e muito mais. A máquina de perfuração 3D de aço perfilado de 7 eixos emprega sete servomotores para alcançar posicionamento preciso de perfuração em duas direções verticais, uma direção horizontal e uma direção longitudinal, juntamente com alimentação acionada por servo para os três eixos. A máquina possui três superfícies de perfuração, cada uma equipada com um eixo de perfuração. Cada eixo de perfuração é acionado por um motor de conversão de frequência, e os eixos oferecem alimentação controlada por servo. Com um diâmetro de furo de 1, a máquina processa furos em todos os três lados da peça em uma única passagem, garantindo alta eficiência e posicionamento preciso dos furos. Esta máquina é essencial para manter os padrões de qualidade na indústria de fabricação de aço.

Principais Características da Linha de Perfuração de Vigas CNC:

1. Transportador de Entrada e Carro de Alimentação – Rápido, Confiável e Preciso
2. Transportador Transversal e Sistema de Carregamento Opcionais – Alta Eficiência
3. Unidade de Marcação a Disco Opcional – Seleciona Automaticamente 38 Caracteres de Marcação
4. Unidade de Perfuração – Cada Eixo Livremente Móvel ao Longo do Eixo X Dentro de 520mm

5. Corpo da Máquina – Estrutura Robusta, Alta Rigidez e Excelente Estabilidade
6. Sistema Elétrico – Programação e Operação Amigáveis ao Usuário, Compatível com Arquivos CAM NC1, DXF e DSTV
7. Unidade Hidráulica e Sistema de Refrigeração – Fixação Hidráulica para Vigas e Sistema de Refrigeração a Ar/Ar Condicionado

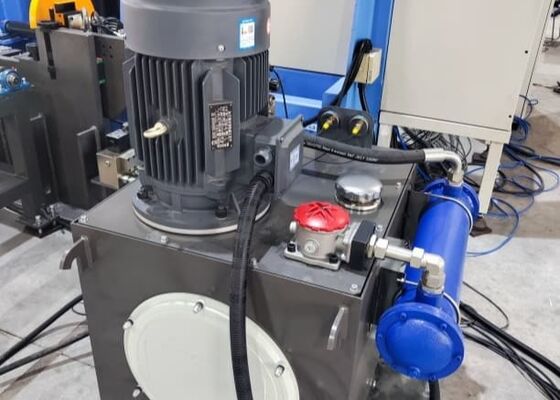

8. Estação Hidráulica – Equipado com Sistema de Refrigeração a Água

PROCESSAMENTO A FRIO: A máquina de perfuração de vigas H é utilizada para perfurar padrões de furos em placas de conexão de perfis de aço.

ESTRUTURA GERAL: Os eixos externos são acionados por servomotores e guiados por guias lineares de alta precisão, garantindo a precisão operacional geral.

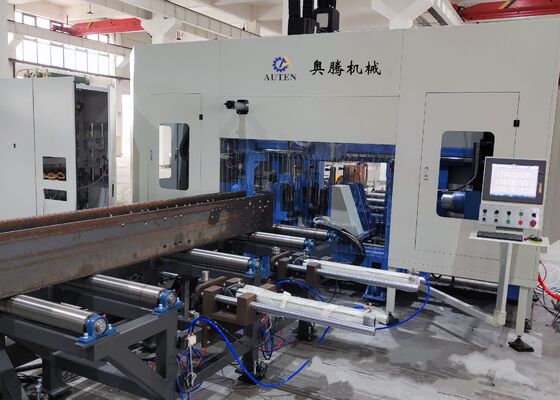

QUADRO DE ROLOS DE ALIMENTAÇÃO: Composto por cinco conjuntos de quadros de rolos, rolos não motorizados e rodas de posicionamento lateral, o quadro de rolos de alimentação apresenta uma estrutura simples, operação fácil, alta precisão de alimentação e excelente eficiência.

ÁREA DE ARMAZENAMENTO DA PEÇA ACABADA: A peça é alimentada pela unidade de perfuração e transportada por um sistema de rolos motorizados com corrente. O produto acabado é então armazenado diretamente usando quatro conjuntos de carrinhos.

ALIMENTAÇÃO AUTOMÁTICA: O sistema de fixação inteligente reduz o trabalho manual. A trilha do carrinho é equipada com guias de precisão e cremalheiras, garantindo alimentação estável e precisa.

OPERAÇÃO FÁCIL: O sistema suporta métodos de programação online e offline. Informações externas podem ser trocadas via unidade USB. É compatível com o software TEKLA 3D e arquivos DSTV, permitindo a exportação direta de programas de processamento.

Durante as sessões de demonstração de amostras, a máquina CNC de perfuração, marcação e corte de vigas e chapas metálicas destaca efetivamente suas capacidades de processamento ao lidar com amostras padrão de vigas H com larguras de flange e espessuras de alma variadas, bem como amostras de aço canal de diferentes tamanhos. Os espécimes exibidos nessas demonstrações ilustram claramente a capacidade da máquina de alcançar posicionamento preciso de furos, roscas limpas e padrões de marcação claros e precisos, demonstrando assim completamente sua precisão e confiabilidade excepcionais em aplicações do mundo real.

Esta máquina é usada principalmente para processamento de furos de alta velocidade em vigas H e vigas canal. Possui um eixo acionado por servomotor, controlado por um sistema CNC, com alimentação interna gerenciada por um carro CNC, garantindo alta eficiência e precisão. É amplamente empregada em indústrias como construção, construção de pontes e outros setores relacionados.
