Máquina de perfuração de placas de ancoragem Máquina de processamento de placas CNC Máquina de perfuração de placas de anel

Máquina de Furação de Placas de Âncora Máquina de Processamento de Placas CNC Máquina de Furação de Placas Anulares

Introdução do Produto:

Este equipamento é projetado para furação, chanfragem, rosqueamento e fresamento de componentes de placas e estruturais. É empregado principalmente para operações de furação de alta eficiência em peças de trabalho como flanges, discos, anéis e placas, dentro da faixa de espessura efetiva para processamento. Podem ser perfurados furos passantes e furos cegos em materiais de material único e compostos. O processo de usinagem é controlado digitalmente, proporcionando facilidade de operação. O sistema suporta automação, garante alta precisão e é bem adequado para lidar com uma ampla variedade de produtos e produção em larga escala.

Especificações:

Estrutura do Equipamento:

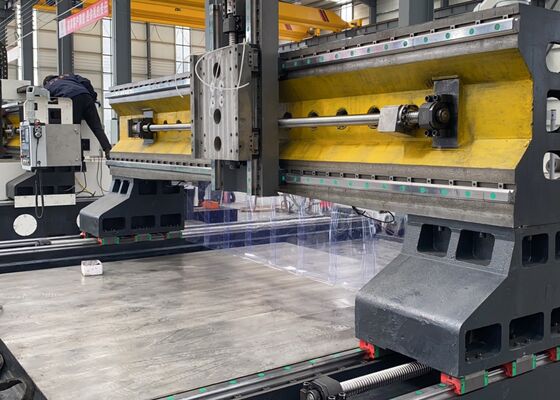

A base da máquina é construída em material fundido e compreende principalmente a mesa de trabalho, o pórtico móvel, a sela deslizante, o cabeçote de furação e fresamento, o sistema de lubrificação automática, o invólucro de proteção, o sistema de refrigeração circulante, a unidade de controle digital, o sistema elétrico e outros componentes integrais. É equipada com pares de trilhos duros rolantes para suporte e guia, juntamente com pares de fusos de esferas de precisão para movimento de acionamento. A máquina-ferramenta se distingue por sua alta precisão de posicionamento e excepcional repetibilidade de posicionamento.

Características do Produto

1. Base e Mesa de Trabalho da Máquina:

A base da máquina é construída em material fundido e é composta por duas seções. Ela passa por um processo de recozimento a alta temperatura antes da usinagem, seguido por um tratamento secundário de alívio de tensões após o semiacabamento, e conclui com a usinagem final. Este processo de múltiplas etapas garante a estabilidade a longo prazo da precisão da máquina. A mesa de trabalho é uma peça fundida única feita de ferro fundido cinzento (HT250), que é submetida a tratamentos secundários de recozimento e envelhecimento. Esses processos aprimoram a rigidez dinâmica e estática, prevenindo efetivamente a deformação. A superfície de trabalho é equipada com uma série de ranhuras em T, dispostas em um layout cuidadosamente projetado para garantir o aperto seguro da peça de trabalho.

Dois guias lineares de alta precisão são instalados em ambos os lados da base da máquina, garantindo uma distribuição uniforme da carga sobre os trilhos guia. Esta configuração aumenta significativamente a rigidez, a resistência à tração e a resistência à compressão da máquina. O sistema de acionamento é alimentado por um motor servo AC, acoplado a um par de fusos de esferas de precisão, que aciona o movimento do pórtico ao longo do eixo Y. Parafusos ajustáveis são posicionados estrategicamente na parte inferior da base, permitindo ajustes precisos de nivelamento da mesa de trabalho.

2. Pórtico Móvel:

O pórtico móvel é construído em ferro fundido cinzento (HT250) e é equipado com dois trilhos guia lineares de alta capacidade em seu lado frontal. Um par de fusos de esferas de precisão, alimentado por um motor servo, permite o movimento da placa deslizante do cabeçote ao longo do eixo X. Os cabeçotes de furação são montados nesta placa deslizante. O movimento do pórtico é facilitado pela rotação da porca de esferas no fuso de esferas, que é acionado pelo motor servo através de um acoplamento de precisão.

3. Sela Móvel:

A sela deslizante móvel é um componente de ferro fundido de precisão, equipado com duas mesas deslizantes lineares CNC de alta capacidade, um par de fusos de esferas de precisão e um redutor planetário de alta precisão conectado ao motor servo. Adicionalmente, a sela possui um cilindro de balanceamento a gás nitrogênio, que contrapesa o peso do cabeçote, reduzindo assim a carga no fuso e estendendo sua vida útil. Este sistema aciona o movimento do cabeçote de furação ao longo do eixo Z, permitindo funções como aproximação rápida, avanço de trabalho, retração rápida e parada. Ele também inclui remoção automática de cavacos, ejeção de cavacos e funções de pausa para aumentar a eficiência operacional.

.

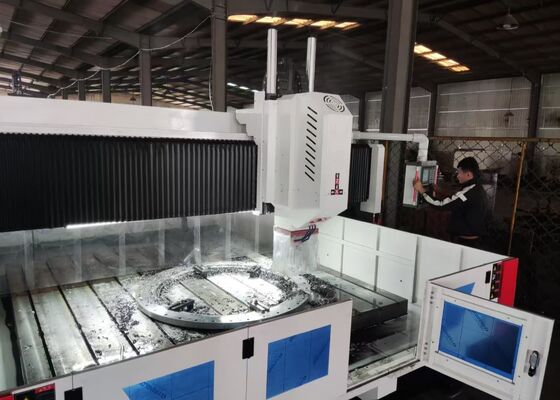

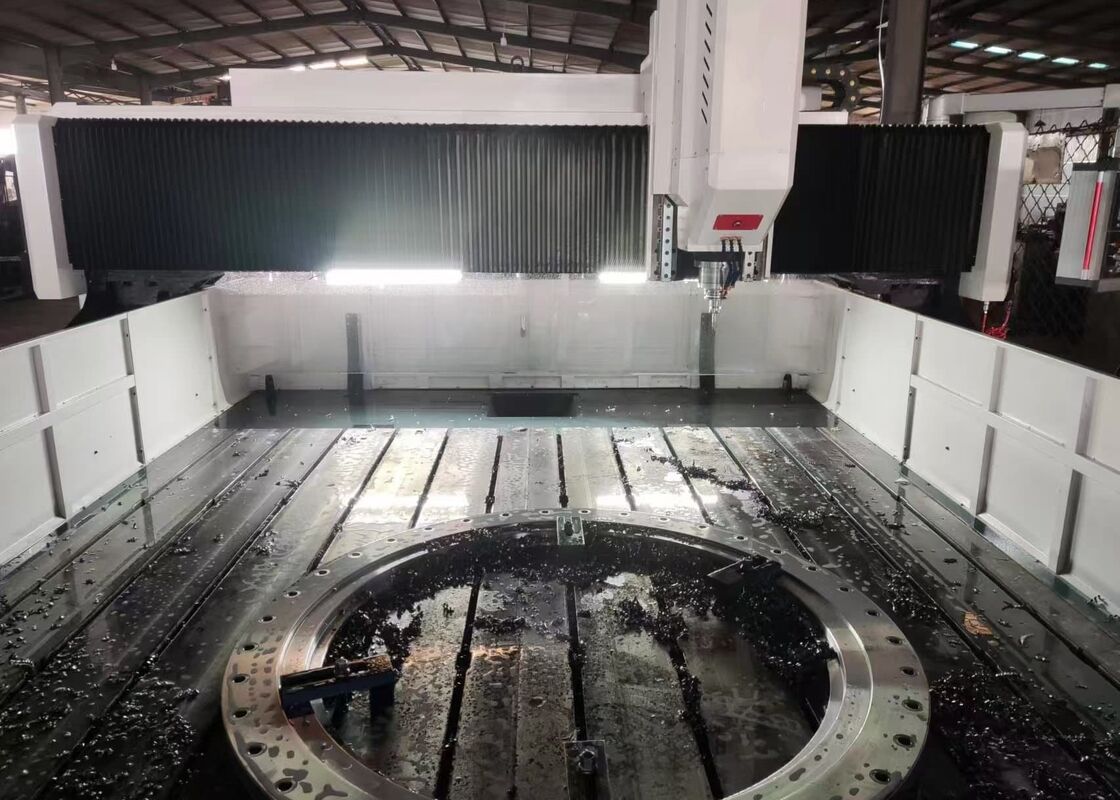

Este avançado sistema de pórtico CNC é projetado especificamente para furação e marcação de alta eficiência de componentes de placas e chapas metálicas. Ele foi cuidadosamente projetado para fornecer processamento preciso de peças de trabalho tipo placa e conjuntos estruturais, tornando-o bem adequado para usinar flanges, discos, componentes em forma de anel, placas planas e itens semelhantes. Um requisito operacional chave é que a espessura das peças de trabalho deve estar dentro da faixa de usinagem efetiva especificada pela máquina.

Em fábricas de fabricação de estruturas de aço, este equipamento realiza operações de furação e fresamento de alta precisão em placas estruturais e componentes de conexão, fornecendo uma base sólida para a montagem confiável de estruturas de aço. Na indústria de energia eólica, oferece capacidades avançadas de usinagem de alta precisão para torres e flanges de turbinas eólicas, garantindo que esses componentes sejam projetados para suportar condições ambientais adversas, como ventos extremos e flutuações de temperatura. Para a construção de pontes, o equipamento processa vigas de ponte e suportes, permitindo a criação de conexões estáveis e duráveis capazes de suportar cargas dinâmicas ao longo da longa vida útil da ponte.
