Ponte Engenharia 3D CNC H Viga Máquina de Perfuração Fabricação de Torre de Transmissão

Máquina de Perfuração CNC 3D para Vigas H na Engenharia de Pontes e Fabricação de Torres de Transmissão

Introdução do Produto:

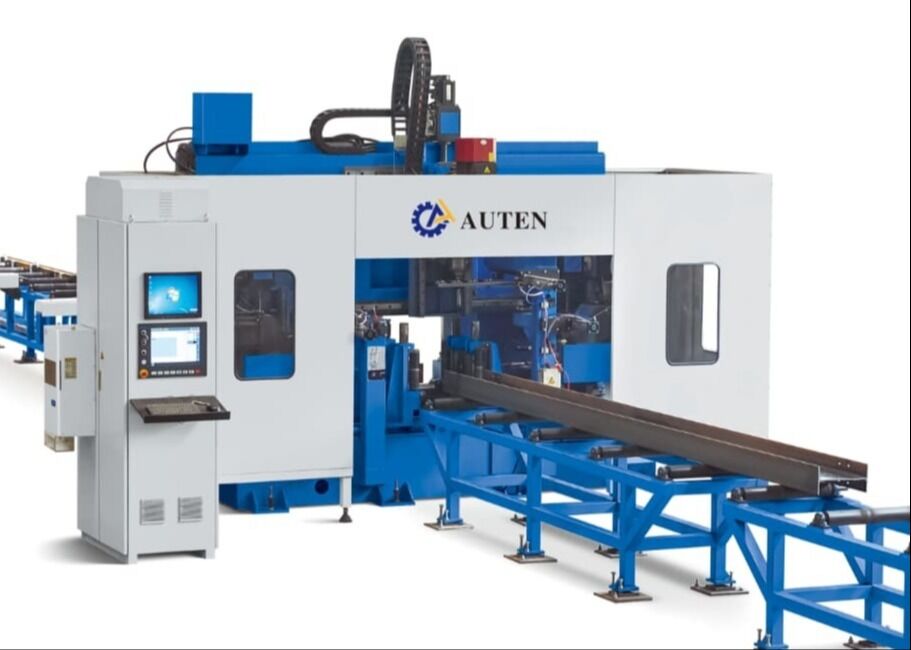

A máquina da série BHD é uma solução de perfuração especializada projetada para vigas com largura de até 1250 mm e altura de até 600 mm. É utilizada principalmente para processamento de furos em vigas H, vigas canal, perfis e tubos retangulares. O posicionamento e alimentação dos três eixos são totalmente acionados por servomotores. A máquina incorpora um eixo acionado por caixa de engrenagens, alimentação acionada por servomotor e alimentação interna baseada em carro CNC. Este equipamento é amplamente utilizado em indústrias como construção, fabricação de pontes e outros campos relacionados.

Informações de configuração do produto:

APLICAÇÃO:

Esta máquina é projetada principalmente para perfuração de vigas H, perfis de aço canal e vigas caixão, e é amplamente utilizada em indústrias como fabricação de aço, construção, fabricação de pontes, estruturas de estacionamento tridimensionais e muito mais. A máquina de perfuração 3D de aço perfilado CNC de 7 eixos utiliza sete servomotores para alcançar posicionamento preciso em dois eixos verticais, um eixo horizontal e um eixo longitudinal, juntamente com alimentação acionada por servo para os três eixos. A máquina é equipada com três superfícies de perfuração, cada uma com um eixo de perfuração dedicado. Cada eixo é alimentado por um motor com controle de frequência, com alimentação controlada por servo para desempenho ideal. Capaz de processar furos com diâmetro de 1, a máquina perfura os três lados da peça em uma única operação, garantindo alta eficiência e posicionamento preciso dos furos. Esta máquina desempenha um papel crucial na manutenção dos padrões de qualidade nos setores de fabricação e produção de aço.

Principais Características da Linha de Perfuração de Vigas CNC:

1. Transportador de Entrada e Carro de Alimentação – Rápido, Confiável e Preciso
2. Transportador Transversal e Sistema de Carregamento Opcionais – Eficiência Operacional Aprimorada
3. Unidade de Marcação a Disco Opcional – Seleciona Automaticamente 38 Caracteres de Marcação
4. Unidade de Perfuração – Cada Eixo Pode Mover-se Independentemente ao Longo do Eixo X Dentro de 520 mm

5. Estrutura da Máquina – Construção Robusta, Rigidez Superior e Estabilidade Excepcional
6. Sistema Elétrico – Programação e Operação Intuitivas, Compatível com Formatos de Arquivo CAM NC1, DXF e DSTV
7. Unidade Hidráulica e Sistema de Refrigeração – Fixação Hidráulica para Vigas e Sistema de Refrigeração a Ar/Ar Condicionado
8. Estação Hidráulica – Integrada com um Sistema de Refrigeração a Água

PROCESSAMENTO A FRIO: A máquina de perfuração de vigas H é empregada para perfurar padrões de furos em placas de conexão de perfis de aço

.

ESTRUTURA GERAL: Os eixos externos são acionados por servomotores e guiados por trilhos lineares de alta precisão, garantindo precisão operacional superior em todo o sistema.

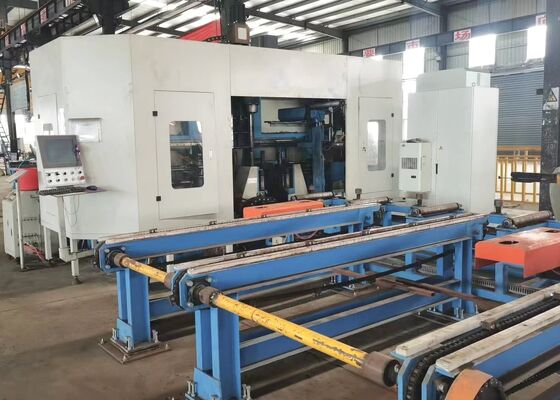

QUADRO DE ROLOS DE ALIMENTAÇÃO: Consistindo em cinco conjuntos de montagens de rolos, rolos não motorizados e rodas de posicionamento lateral, o quadro de rolos de alimentação oferece um design simples, operação amigável, alta precisão de alimentação e eficiência excepcional.

ÁREA DE ARMAZENAMENTO DA PEÇA ACABADA: A peça é transferida da unidade de perfuração e transportada por um sistema de rolos motorizados com corrente. O produto completo é então armazenado diretamente usando quatro conjuntos de carrinhos.

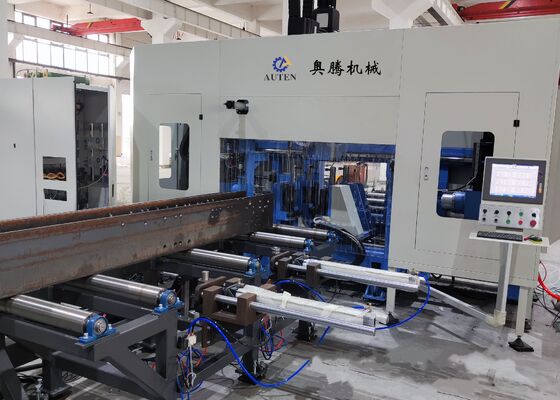

ALIMENTAÇÃO AUTOMÁTICA: O sistema de fixação inteligente minimiza o manuseio manual. O trilho do carrinho é equipado com trilhos e suportes de guia de precisão, garantindo alimentação estável e precisa.

OPERAÇÃO FÁCIL: O sistema acomoda opções de programação online e offline. Dados externos podem ser trocados através de uma unidade USB. É totalmente compatível com o software TEKLA 3D e arquivos DSTV, permitindo a exportação direta de programas de processamento.

Durante as sessões de demonstração de amostras, a máquina CNC de perfuração, marcação e corte de vigas e chapas metálicas demonstra efetivamente suas capacidades de processamento ao manusear amostras padrão de vigas H com larguras de flange e espessuras de alma variadas, bem como amostras de aço canal de diferentes dimensões. Os espécimes apresentados nessas demonstrações destacam claramente a capacidade da máquina de alcançar posicionamento preciso de furos, roscas limpas e padrões de marcação claros e precisos, demonstrando assim sua precisão e confiabilidade excepcionais em aplicações práticas.

Esta máquina é projetada principalmente para processamento de furos de alta velocidade em vigas H e vigas canal. É equipada com um eixo acionado por servomotor, que é controlado por um sistema CNC, e a alimentação interna é gerenciada por um carro CNC, garantindo eficiência e precisão superiores. É amplamente utilizada em indústrias como construção, fabricação de pontes e outros campos relacionados.
