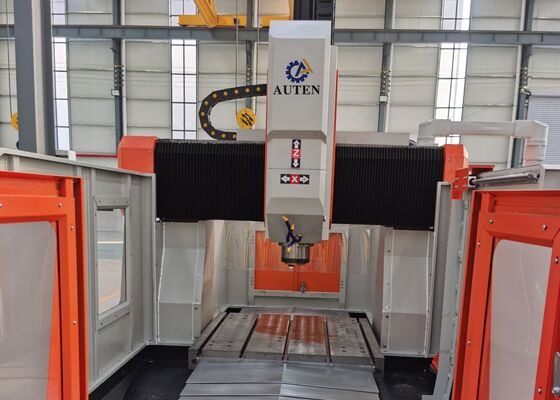

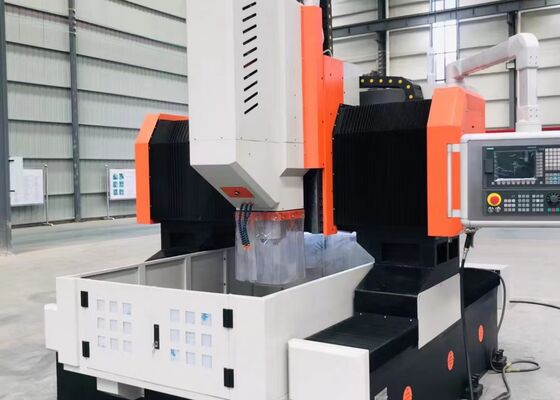

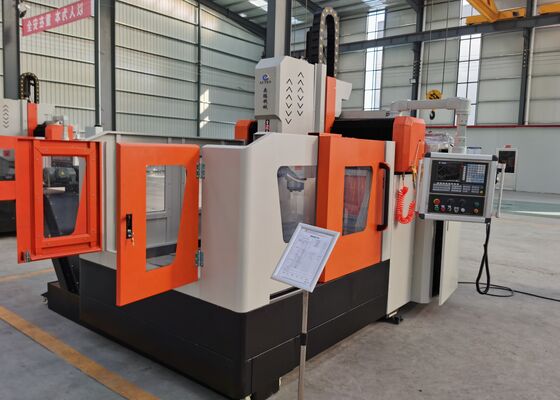

Máquina CNC para Processamento de Chapas com Mesa de Trabalho Fixa para Geração de Energia Eólica

Introdução do Produto:

A máquina é projetada principalmente para a furação de chapas de tubos e flanges, com diâmetro de furo inferior a φ80mm. Suas funções principais incluem furação, alargamento, mandrilamento, rosqueamento, chanfragem e fresamento. É compatível com brocas de metal duro e brocas padrão. O sistema de controle CNC é fácil de usar, garantindo facilidade de operação. A máquina oferece precisão excepcional em seu desempenho.

Configuração do Produto:

Características do Produto

1. A estrutura da máquina e a travessa são construídas com uma estrutura soldada fabricada, que passa por tratamento térmico de envelhecimento abrangente para garantir alta precisão. A mesa de trabalho, a mesa deslizante transversal e o ram são feitos de ferro fundido, oferecendo maior durabilidade e estabilidade.

2. O sistema de acionamento servo duplo em ambos os lados do eixo X garante o movimento preciso e paralelo do pórtico, assegurando excelente esquadro entre os eixos Y e X.

3. A mesa de trabalho é construída em ferro fundido, garantindo desempenho estável e confiável.

4. O fuso de furação é do tipo BT40 rígido e de alta precisão, equipado com um sistema de refrigeração interna para operação eficiente e trocas de ferramentas fáceis. A faixa de velocidade do fuso varia de 30 a 3000 rpm.

5. Dois dispositivos de remoção de cavacos do tipo placa-corrente são instalados em ambos os lados da mesa de trabalho. Esses dispositivos coletam cavacos e refrigerante, permitindo a reciclagem eficiente do líquido de arrefecimento.

6. A máquina é equipada com dois métodos de refrigeração – refrigeração interna e externa – ambos fornecendo pressão e vazão suficientes. Além disso, possui componentes de monitoramento do nível de refrigerante para garantir lubrificação e resfriamento adequados das ferramentas de furação.

7. A máquina inclui um sistema de lubrificação automática que fornece lubrificação consistente e confiável a componentes móveis críticos, como trilhos de guia, fusos de esferas e rolamentos de rolos, estendendo assim a vida útil dessas peças-chave.

8. O sistema de controle CNC é o 828D, oferecendo funcionalidade robusta, programação automática CAD-CAM, operação amigável, juntamente com alertas automáticos e compensação de erros.

9. A máquina utiliza componentes-chave terceirizados de marcas reconhecidas mundialmente, incluindo os trilhos de guia de rolos lineares, fusos de esferas, motores e drivers servo, fuso, sistema de controle CNC, bomba hidráulica, válvulas e bombas de refrigeração. Isso garante a confiabilidade excepcional da máquina e o desempenho estável.

A máquina de corte de chapas com pórtico CNC é uma solução industrial robusta, meticulosamente projetada para o processamento preciso de componentes em forma de chapa e elementos estruturais. Esta máquina é especificamente adaptada para manusear peças como flanges, discos, anéis e chapas planas, desde que a espessura do material esteja dentro da faixa de usinagem efetiva designada da máquina.

Em instalações de fabricação de estruturas de aço, esta máquina de furação de chapas executa operações precisas de furação e fresamento em chapas estruturais e componentes de conexão, fornecendo uma base sólida para a construção de estruturas de aço resilientes. No setor de energia eólica, ela oferece usinagem de alta precisão para torres de turbinas eólicas e flanges — processos essenciais que garantem que esses componentes possam suportar condições ambientais adversas, incluindo ventos extremos e flutuações de temperatura. Para projetos de construção de pontes, o equipamento processa vigas e suportes de pontes, garantindo a formação de conexões estáveis e duráveis capazes de suportar cargas dinâmicas ao longo da vida útil estendida da ponte.
