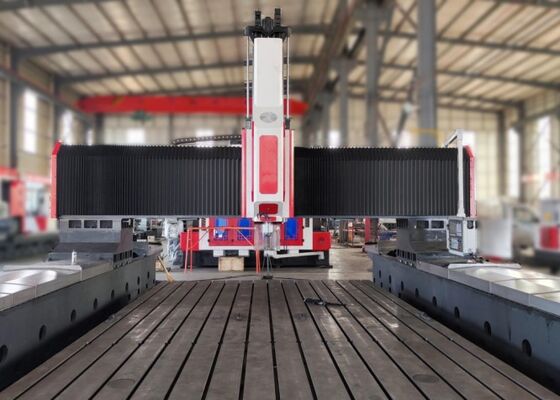

Aplicável à indústria de geração de energia eólica Máquina de perfuração por galpão CNC Modelo PHD4080

Aplicável à Indústria de Geração de Energia Eólica Máquina de Furação CNC Tipo Pórtico Modelo PHD4080

Introdução do Produto:

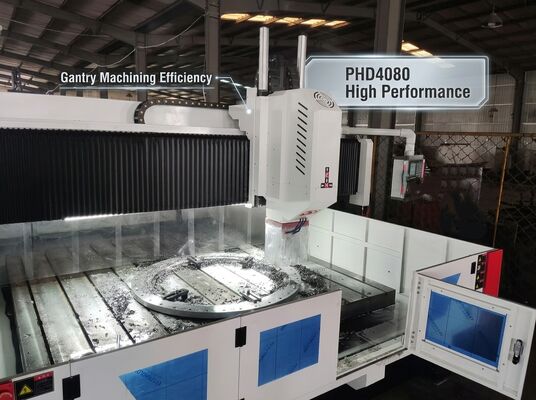

Esta máquina é uma unidade móvel de perfuração e fresagem CNC de alta velocidade tipo pórtico. É projetada principalmente para operações de perfuração, rosqueamento e fresagem em peças como chapas de aço, flanges, trocadores de calor, tubos de chapa e suportes de giro. Brocas de metal duro são utilizadas para perfuração de alta velocidade com refrigeração interna. A máquina é equipada com sistema de controle de barramento CNC KND ou CNC, oferecendo facilidade de operação e permitindo automação, alta precisão e adequação para produção em pequena e média escala com variedade de produtos.

Configuração do produto:

Características do produto

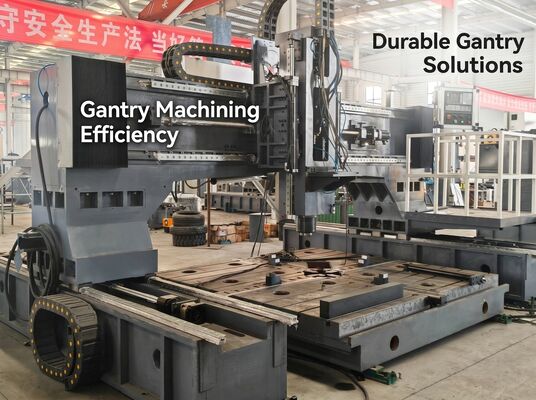

1. A máquina é composta principalmente por uma base, mesa de trabalho, pórtico móvel, cabeçote tipo ram vertical, sistema hidráulico, sistema pneumático, sistema de refrigeração, sistema de lubrificação centralizada, sistema de controle elétrico e um sistema automático de remoção de cavacos.

2. Nesta série de máquinas, a mesa de trabalho e o pórtico são componentes separados, com o pórtico se movendo sobre duas bases. Este projeto aumenta significativamente a estabilidade e a precisão do processamento, oferecendo alta capacidade de carga.

3. A mesa de trabalho é feita de ferro fundido cinza de alta qualidade para durabilidade e desempenho superiores.

A base da máquina e a mesa de trabalho são construídas em ferro fundido cinza de alta qualidade (HT300), com alívio de tensão obtido através de dois tratamentos térmicos de têmpera. Para eliminar a ressonância durante o processo de perfuração e estender a vida útil da broca de liga, foi implementado um projeto separado para a base e a mesa de trabalho.

1. O sistema automático de remoção de cavacos e refrigeração circulante minimiza o tempo não produtivo e reduz a intensidade de trabalho. O operador só precisa carregar e descarregar peças e substituir as brocas.

2. A máquina é equipada com um fuso Taiwan BT50, com refrigeração interna e alta precisão. É compatível com brocas de metal duro. Além disso, a máquina incorpora um cilindro pneumático para troca de ferramentas mais fácil. O motor do fuso principal de alta potência é acionado por uma correia síncrona controlada por servo, permitindo que ele lide com uma ampla gama de velocidades de rotação.

3. Esta máquina de perfuração CNC é projetada especificamente com base nas características da peça e nos requisitos de precisão. Possui uma estrutura compacta e flexível, garantindo um desempenho de processamento ideal. Independentemente de os furos estarem dispostos em um padrão circular ou linear, a máquina completa a tarefa de forma rápida e precisa. Como resultado, oferece uma solução altamente econômica.

A máquina de corte de chapas tipo pórtico CNC é uma solução industrial robusta, meticulosamente projetada para o processamento preciso de componentes tipo chapa e elementos estruturais. Esta máquina é especificamente otimizada para manusear peças como flanges, discos, anéis e chapas planas, desde que a espessura do material esteja dentro da faixa de usinagem efetiva especificada pela máquina.
