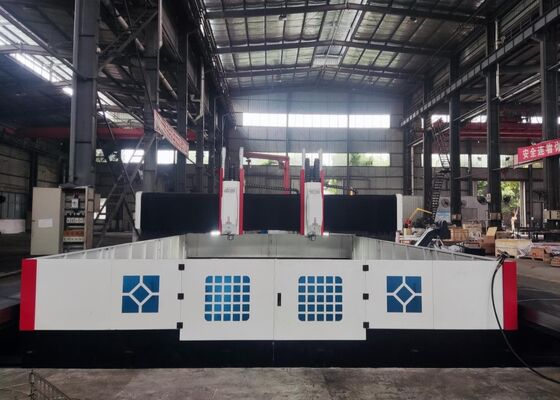

Máquina de Furação CNC para Placas de Trocador de Calor, Máquina de Marcação de Placas de Aço Modelo PHD4080
Introdução do Produto:
Este equipamento é uma unidade móvel de perfuração e fresagem CNC de alta velocidade tipo pórtico, projetada especificamente para operações de perfuração, rosqueamento e fresagem em componentes como placas de aço, flanges, trocadores de calor, chapas de tubos e anéis de giro. Emprega brocas de metal duro com refrigeração interna para aplicações de perfuração de alta velocidade. O sistema é integrado com controle de barramento KND ou CNC, facilitando a operação amigável e suportando automação, alta precisão e adaptabilidade para volumes de produção de pequeno a médio porte em uma ampla gama de produtos.
Configuração do produto:
| Modelo |
PHD4080 |
| Tamanho da peça |
CxL (mm) |
4000x8000 |
| Largura da ranhura em T da bancada (mm) |
28 |
| Cabeçote de perfuração |
Qtde. |
1 ou 2 |
| Cone do fuso |
BT50 |
| Diâmetro máx. de perfuração (mm) |
Φ90 |
| Espessura máx. (mm) |
≤300 |
| Diâmetro de rosqueamento |
M3-M36 |
| Velocidade do fuso (r/min) |
30~3000 |
| Potência do motor do fuso servo (kW) |
22/30/37 |
| Movimento lateral do cabeçote (eixo X) |
Curso horizontal máx. (mm) |
4000 |
| Velocidade de movimento lateral (r/min) |
0~6 |
| Potência do motor servo para movimento lateral (kW) |
3.6 |
| Movimento longitudinal do pórtico (eixo Y) |
Curso de avanço máx. (mm) |
8000 |
| Velocidade de movimento de avanço (m/min) |
0~6 |
| Potência do motor servo de avanço (kW) |
3.6/5.5 |
| Movimento de avanço do ram vertical (eixo Z) |
Curso máx. (mm) |
1400 |
| Velocidade de movimento (m/min) |
0~4 |
| Potência do motor servo (kW) |
3.6 |
| Precisão de posicionamento de três eixos |
X/Y/Z/A/B/C (mm) |
±0.015/1000 |
| Precisão de reposicionamento de três eixos |
X/Y/Z/A/B/C (mm) |
±0.01/1000 |
| Sistema elétrico |
Sistema CNC |
FAGOR/ KND/ GSK |
| Troca de ferramentas |
Tipo disco (Opcional) |
24 posições de ferramenta |
| Tamanho geral |
CxLxA (m) |
13x6.9x6.2 |
Características do produto

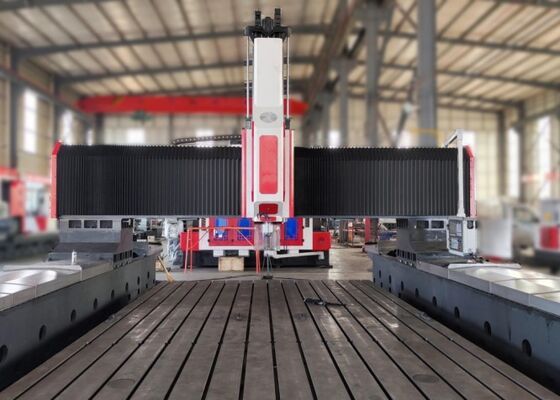

1. A máquina é composta principalmente por uma base, mesa de trabalho, pórtico móvel, conjunto de fuso tipo ram vertical, sistema hidráulico, sistema pneumático, sistema de refrigeração, sistema de lubrificação centralizada, sistema de controle elétrico e um mecanismo automático de remoção de cavacos.
2. Nesta série de máquinas, a mesa de trabalho e o pórtico são componentes distintos, com o pórtico operando em duas bases separadas. Esta configuração melhora substancialmente a estabilidade e a precisão do processamento, proporcionando maior capacidade de carga.
3. A mesa de trabalho é fabricada em ferro fundido cinza de alta qualidade, garantindo durabilidade excepcional e desempenho ideal.
A base da máquina e a mesa de trabalho são fabricadas em ferro fundido cinza de alta qualidade (HT300), com alívio de tensões obtido através de um processo de tratamento térmico de dupla têmpera. Para minimizar a ressonância durante as operações de perfuração e aumentar a vida útil da broca de metal duro, foi adotada uma concepção distinta para a base e a mesa de trabalho.
1. Os sistemas automatizados de remoção de cavacos e refrigeração recirculante minimizam efetivamente o tempo de inatividade e reduzem o trabalho do operador. As tarefas principais do operador limitam-se ao carregamento e descarregamento de peças e à substituição das brocas.
2. A máquina está equipada com um fuso Taiwan BT50, projetado para refrigeração interna e desempenho de alta precisão. É totalmente compatível com brocas de metal duro. Além disso, a máquina possui um cilindro pneumático para facilitar a troca de ferramentas. O motor do fuso principal de alta potência é acionado por uma correia síncrona controlada por servo, permitindo que ele acomode uma ampla gama de velocidades de rotação.
3. Esta máquina de perfuração CNC é meticulosamente projetada para atender às características específicas da peça e às demandas de precisão da aplicação. Possui uma estrutura compacta e versátil, garantindo eficiência de processamento ideal. Se os furos estiverem dispostos em configuração circular ou linear, a máquina executa a tarefa com velocidade e precisão, tornando-se uma solução altamente econômica.
A máquina de corte de chapas CNC tipo pórtico é uma solução industrial durável, cuidadosamente projetada para o processamento preciso de componentes em forma de chapa e peças estruturais. Esta máquina é especificamente adaptada para manusear peças como flanges, discos, anéis e chapas planas, desde que a espessura do material esteja dentro da capacidade de usinagem efetiva especificada da máquina.

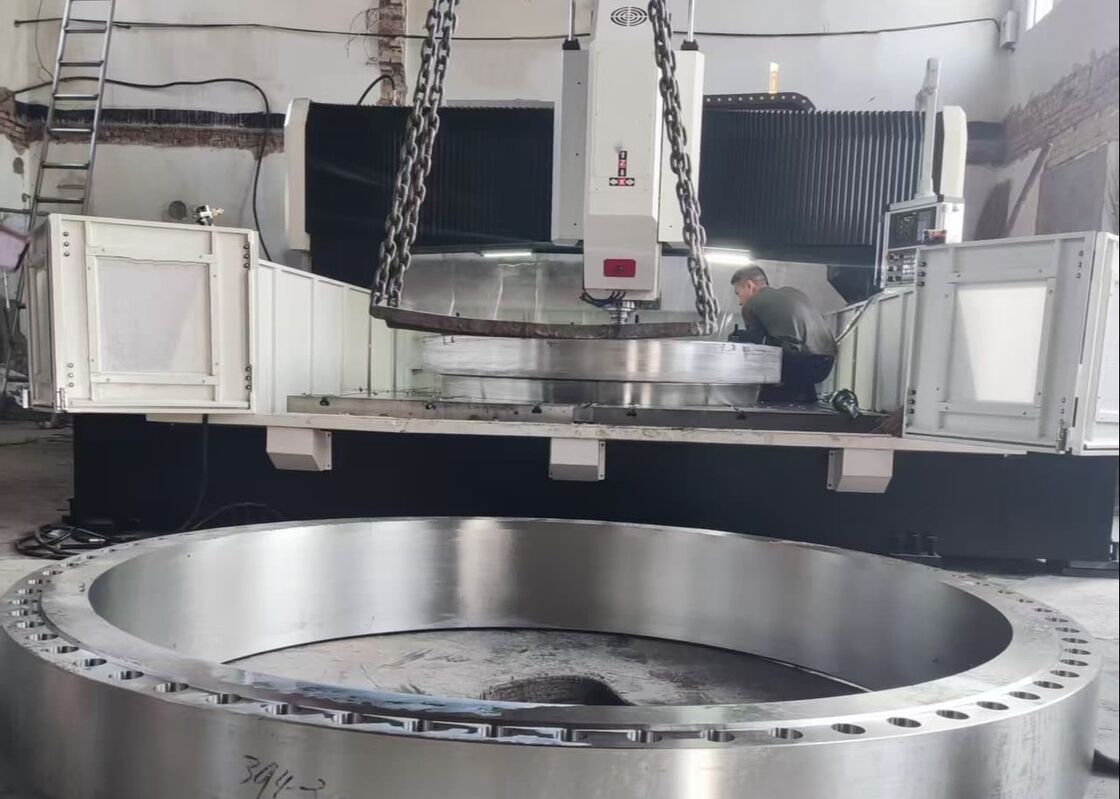

Em instalações de fabricação de estruturas de aço, esta máquina de perfuração de chapas fornece operações precisas de perfuração e fresagem em chapas estruturais e elementos de conexão, formando uma base confiável para a montagem robusta de estruturas de aço. Na indústria de energia eólica, ela oferece usinagem de alta precisão para torres e flanges de turbinas eólicas — processos críticos que garantem que esses componentes possam suportar condições ambientais adversas, incluindo variações extremas de vento e temperatura. Para projetos de construção de pontes, o equipamento processa vigas e suportes de pontes, garantindo a criação de conexões estáveis e duráveis capazes de suportar cargas dinâmicas ao longo da vida útil estendida da ponte.
