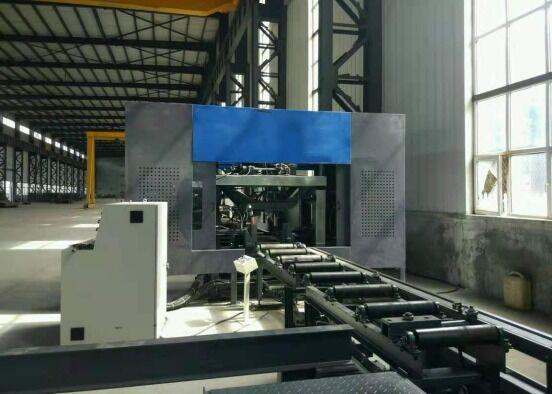

Máquina de Furação CNC para Vigas Modelo BHD1000/3 Equipamento de Furação e Marcação de Vigas CNC H 3D
Introdução do Produto:
A máquina de furação CNC para vigas em H é projetada especificamente para furação, rosqueamento, marcação e riscagem de aço em formato H, aço canal, aço angular e outros materiais metálicos. É amplamente utilizada na indústria de estruturas de aço, com aplicações em edifícios, garagens, torres e estruturas de treliça.
1. Uma solução de furação vital e especializada para a construção de estruturas de aço.
2. Capaz de furar simultaneamente furos em três superfícies de vigas em H e canais, oferecendo precisão e produtividade excepcionais.
3. Equipado com 7 eixos CNC para alimentação e posicionamento totalmente automatizados e precisos.
4. Compatível com desenhos de peças AUTOCAD e DSTV, convertendo-os perfeitamente em programas de usinagem.
Parâmetros do Produto:
| Modelo |
BHD1000/3 |
| Faixa de largura de viga em H (mm) |
100~1000 |
| Faixa de altura de viga em H (mm) |
100~500 |
| Faixa de largura de aço canal (mm) |
100~1000 |
| Faixa de altura de aço canal (mm) |
100~250 |
| Espessura máxima da peça (mm) |
80 |
| Comprimento máximo da peça (m) |
12 ou 15 (opcional) |
| Quantidade de eixos de furação. |
Total de 3 eixos, um eixo na unidade superior, lado esquerdo e direito respectivamente |
| Cone do furo do eixo |
BT40 |
| Diâmetro máximo de furação (mm) |
40 |
| Potência do motor do eixo (kW) |
11/15 |
| Velocidade do eixo (r/min) |
100~3000 |
| Velocidade de alimentação do eixo (m/min) |
0~10 |
| Velocidade de alimentação do eixo X (m/min) |
0~20 |
| Quantidade de magazine de ferramentas |
3 |
| Tipo e capacidade do magazine de ferramentas |
Tipo em linha, 3x4 (opcional) |
| Unidade de marcação (opcional) |
Marcação por disco, 36 caracteres, tamanho do caractere Φ10mm |
| Sistema CNC |
Alemão, Japão, China INVT |
| Método de resfriamento |
Resfriamento por spray, resfriamento interno + resfriamento externo |
| Tamanho geral da máquina (m) |
Aproximadamente 33x5,5x3,5 |
| Potência total (kW) |
Aproximadamente 60 |
| Os parâmetros acima podem ser ajustados e alterados de acordo com os requisitos específicos do cliente. |
Características do Produto:
1. O sistema de alimentação da máquina de corte de vigas é equipado com um mecanismo de fixação e alimentação de carro controlado por CNC, garantindo operação rápida e precisão de posicionamento.
2. Três eixos de alta velocidade BT40 são utilizados para furar as três faces da viga em H. Equipados com brocas de metal duro, esses eixos podem atingir velocidades de rotação de até 3000 RPM. Esta configuração garante alta eficiência de processamento e desempenho superior de furação. As aparas geradas durante o processo de furação são efetivamente removidas pelo transportador de aparas tipo corrente.
3. O sistema de resfriamento da linha de furação de vigas CNC emprega tecnologia de resfriamento por névoa, fornecendo funções de resfriamento interno e externo. Cada unidade de eixo de furação é equipada com um bico de resfriamento externo separado e um conector de resfriamento interno, oferecendo flexibilidade com base nas necessidades específicas de furação. Tanto o resfriamento interno quanto o externo podem ser usados independentemente ou simultaneamente, dependendo dos requisitos.
4. O sistema de troca automática de ferramentas (ATC) pode ser personalizado e instalado de acordo com as especificações do cliente, eliminando a necessidade de substituição manual de ferramentas. Este recurso minimiza significativamente o tempo de inatividade e melhora a eficiência operacional.
5. A máquina de furação de vigas pode ser equipada opcionalmente com um sistema de marcação por disco hidráulico. O disco é posicionado por um servo motor, permitindo a marcação eficiente de até 36 caracteres diferentes.
6. As funções automáticas de riscar e roscar substituem o método convencional de riscar manualmente. Ferramentas de riscar são usadas para marcar as posições das chapas para soldagem subsequente nas flanges e almas das vigas em H, economizando tempo e melhorando a precisão. Operações de roscar também podem ser realizadas nas flanges e almas das vigas em H, aumentando significativamente a eficiência da produção.
5. A máquina de furação de vigas pode ser equipada opcionalmente com um sistema de marcação por disco hidráulico. O disco é posicionado por um servo motor, permitindo a marcação eficiente de até 36 caracteres diferentes.
6. As funções automáticas de riscar e roscar substituem o método convencional de riscar manualmente. Ferramentas de riscar são usadas para marcar as posições das chapas para soldagem subsequente nas flanges e almas das vigas em H, economizando tempo e melhorando a precisão. Operações de roscar também podem ser realizadas nas flanges e almas das vigas em H, aumentando significativamente a eficiência da produção.
Durante as demonstrações de amostras, a máquina de furação, marcação e corte de chapas metálicas CNC para vigas demonstra efetivamente suas capacidades de processamento usando amostras padrão de vigas em H (com larguras de flange e espessuras de alma variadas), bem como amostras de aço canal de diferentes dimensões. As amostras apresentadas nessas demonstrações destacam claramente a capacidade da máquina-ferramenta de alcançar posicionamento preciso de furos, roscas limpas e padrões de marcação claros — demonstrando completamente sua alta precisão e confiabilidade em cenários de aplicação prática.
A Máquina de Furação, Marcação e Corte de Alta Velocidade CNC para Vigas em H é predominantemente utilizada em fábricas de fabricação de estruturas de aço e projetos de construção de pontes. Em oficinas de estruturas de aço, ela realiza processamento preciso em vigas em H utilizadas em estruturas e sistemas de suporte, garantindo uma base sólida para a montagem estável de estruturas de aço. Na construção de pontes, a máquina realiza operações de furação de alta precisão em vigas em H, aumentando a integridade estrutural das pontes e garantindo sua capacidade de suportar cargas de longo prazo. Com sua alta eficiência operacional, a máquina fornece suporte confiável a esses setores vitais de infraestrutura, contribuindo para o avanço contínuo dos projetos associados.
