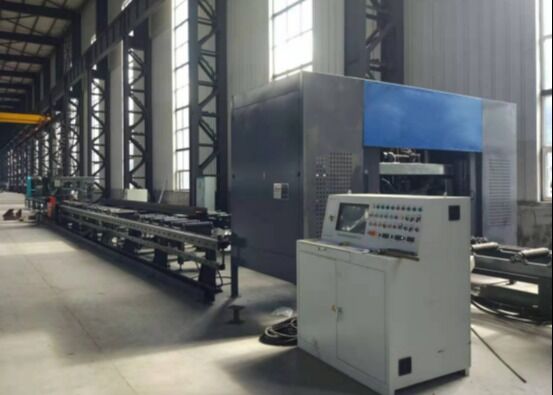

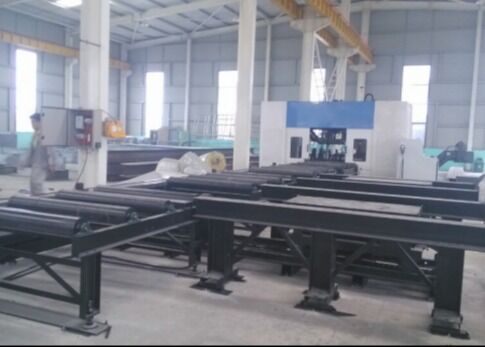

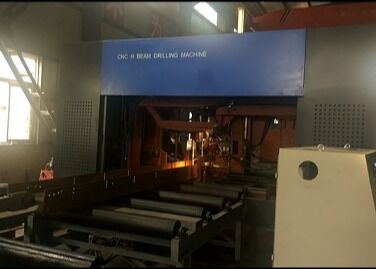

Estrutura de aço Cnc H Beam Metal Cutting PLC Motor Rolamento 55kW Potência Máquina de perfuração CNC
Aplicação:
Este equipamento CNC de perfuração, perfuração e marcação de placas é projetado especificamente para executar operações de perfuração, toque, marcação e marcação em vários tipos de aço, incluindo aço de seção H,aço de canalizaçãoÉ amplamente utilizado em indústrias de estruturas de aço, como construção de edifícios, construção de garagens, fabricação de torres e engenharia de estruturas de grade.
Especificações:
|
Modelo
|
BHD500/3 |
BHD700/3 |
BHD1000/3 |
BHD1250/3 |
|
H Largura da viga
Distância(mm)
|
100 ~ 500 |
100 ~ 700 |
100~1000 |
100~1250 |
|
H Altura da viga
Distância(mm)
|
100 ~ 500 |
100 ~ 500 |
100 ~ 500 |
100 ~ 600 |
|
Aço de canalização
Faixa de largura(mm)
|
100 ~ 500 |
100 ~ 700 |
100~1000 |
100~1250 |
|
Aço de canalização
Faixa de altura(mm)
|
100 ~ 250 |
100 ~ 250 |
100 ~ 250 |
100 ~ 300 |
|
Max. peça de trabalho
espessura(mm)
|
40 |
40 |
80 |
80 |
|
Max. peça de trabalho
comprimento (m)
|
12 ou 15 (opcional) |
|
Fusão de perfuraçãoO que é?
|
No total, três fusos, um fusão na unidade superior,lado esquerdo
e lado direitorespectivamente
|
|
Furo do fuso
coníferas
|
BT2 serviços de informação |
BT2 serviços de informação |
BT2 serviços de informação |
BT2 serviços de informação |
|
Max.perfuração
Diâmetro (mm)
|
40 |
40 |
40 |
40 |
|
Motor de fusãopotência
(kW)
|
11 |
11/ 15 |
11/ 15 |
11/ 15 |
|
Velocidade do fuso
(r/min)
|
100 ~ 3000 |
100 ~ 3000 |
100 ~ 3000 |
100 ~ 3000 |
|
Alimentação do fuso
velocidade(m/min)
|
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
|
Alimentação no eixo Xvelocidade
(m/min)
|
0 ~ 40 |
0 ~ 20 |
0 ~ 20 |
0 ~ 20 |
|
Qty de ferramentaRevista
|
3 |
3 |
3 |
3 |
|
Revista de ferramentas
Tipoe capacidade
|
Tipo de linha, 3x4 (facultativo) |
|
Unidade de marcação(facultativo)
|
Tipo de disco, 36 caracteres, tamanho de caracteres Φ10 mm
|
| Sistema CNC |
Alemanha, Japão, China INVT
|
| Método de arrefecimento |
Refrigeração por pulverização, refrigeração interna + refrigeração externa |
|
Em geralTamanho (m)
|
Cerca de 32x5x3.5 |
Cerca de 33x5,5x3.5 |
Cerca de 33x5,5x3.5 |
Cerca de 33x6x3.5 |
| Potência total (kW) |
Cerca de 55 anos. |
Cerca de 55 anos. |
Cerca de 60 |
Cerca de 60 |
Os parâmetros acima podem ser ajustados e alterados de acordo com as exigências específicas do cliente.
1Uma solução de perfuração crucial e especializada para a indústria da construção de estruturas de aço.
2Capaz de perfurar simultaneamente furos em três superfícies de vigas H e aços de canal, proporcionando alta precisão e eficiência.
3Equipado com 7 eixos CNC, permitindo alimentação e posicionamento automáticos e precisos.
4Capaz de reconhecer desenhos de peças de trabalho AUTOCAD e DSTV e convertê-los em programas de usinagem.
Características do produto
1O sistema de marcação de disco hidráulico está disponível como recurso opcional. O disco é posicionado usando um servomotor e pode marcar rapidamente até 36 caracteres distintos.
2As funções automáticas de gravação e toque substituem o processo de gravação manual convencional.Ferramentas de escrever são utilizadas para marcar as posições das placas para a operação de soldagem subsequente em flanges e telas de feixe HO taping também pode ser realizado em flanges e telas de feixe H, aumentando significativamente a eficiência da produção.
3- a fixação da peça de trabalho durante a alimentação e o processamento, bem como o levantamento longitudinal da pinça, a fixação lateral e a fixação e soltura das pinças,são todos geridos pelo sistema hidráulicoIsto garante o funcionamento fiável do equipamento durante todo o processo.
4O sistema de controlo é composto por um computador central e um PLC, com componentes-chave provenientes de marcas internacionais de prestígio.permitindo aos operadores modificar e editar facilmente vários programasOs dados de projeto estrutural, incluindo ficheiros DXF e DSTV gerados por sistemas AutoCAD ou TEKLA Structures de terceiros, podem ser importados sem problemas.
Durante as sessões de demonstração de amostras, a placa de feixe CNC de perfuração, marcação, and shearing machine effectively showcases its processing capabilities by working with standard H-beam samples (featuring various flange widths and web thicknesses) as well as channel steel samples of different sizesAs amostras apresentadas nestas demonstrações destacam claramente a capacidade da máquina-ferramenta para conseguir um posicionamento preciso dos furos, roscas de engate suaves,e padrões de marcação claros, demonstrando assim plenamente a sua elevada precisão e fiabilidade em aplicações práticas.
A máquina de perfuração, marcação e corte de feixe H CNC de alta velocidade é usada principalmente em oficinas de fabricação de estruturas de aço e projetos de construção de pontes.Realiza uma usinagem precisa de vigas H utilizadas em estruturas e sistemas de suporteNo contexto da construção de pontes, realiza perfurações de alta precisão em vigas H,que não só aumenta a integridade estrutural das pontes, mas também garante a sua capacidade de suportar cargas de longo prazoCom a sua elevada eficiência operacional, a máquina oferece um apoio confiável a estes sectores de infra-estruturas críticas, garantindo a progressão harmoniosa dos projectos relacionados.
