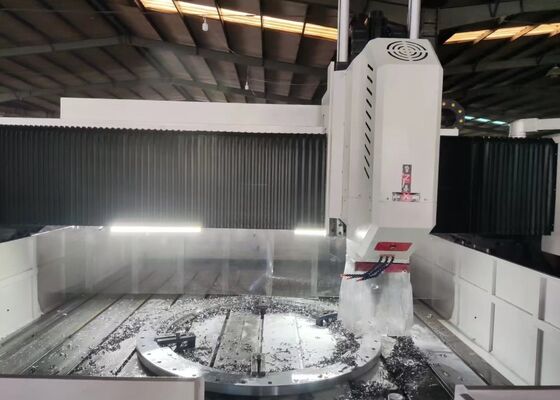

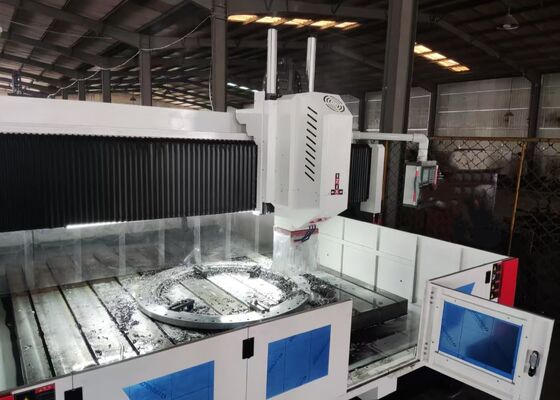

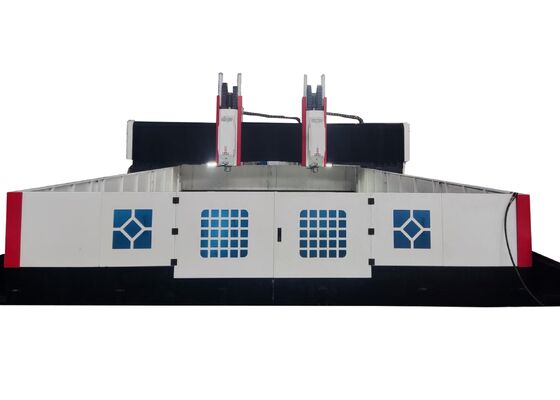

Modelo PHD6060 Máquina de perfuração e fresagem de chapas CNC 22KW Servo Spindle Motor Power

Máquina de Furação e Fresagem CNC para Chapas Modelo PHD6060 com Motor de Eixo Servo de 22KW

Aplicação:

Esta máquina de furação e fresagem CNC tipo pórtico, projetada sob medida, é projetada para realizar uma gama abrangente de operações de usinagem, incluindo furação, chanfragem, rosqueamento, fresagem e mandrilamento, em peças tipo chapa e montagens estruturais. Ela oferece capacidades de usinagem de furos de alta eficiência para componentes como flanges, discos, peças em forma de anel e chapas, dentro da faixa de espessura especificada. A máquina é capaz de processar furos passantes e furos cegos, demonstrando compatibilidade excepcional com componentes de material monolítico, bem como com peças de material composto. Equipada com tecnologia avançada de controle digital, esta máquina garante facilidade e conveniência operacional superiores. Ela permite produção automatizada de alta precisão, atende às necessidades de processamento de vários tipos de peças e suporta requisitos de fabricação em larga escala.

Especificações:

Estrutura do Equipamento:

Esta máquina de furação e marcação CNC tipo pórtico é projetada especificamente com uma mesa de trabalho de leito de ferro fundido, uma estrutura de pórtico móvel, uma sela transversal, uma unidade de potência de furação-fresagem, um sistema automatizado de lubrificação e segurança, um módulo de resfriamento recirculante, um sistema de controle numérico (CN) e um módulo de controle elétrico. Equipado com guias de rolamento, a máquina garante capacidade de carga excepcional e controle de movimento preciso, enquanto sistemas de acionamento de fuso de esferas de alta precisão fornecem precisão de posicionamento excepcional e repetibilidade operacional consistente.

Características do Produto

1. Cabeçote de Furação
O cabeçote de furação é equipado com um motor de eixo servo dedicado, utilizando uma correia síncrona dentada para redução de velocidade e aumento de torque para acionar um eixo de precisão projetado sob medida. O eixo possui um arranjo de rolamento de contato angular japonês de seis fileiras (quatro rolamentos na frente e dois atrás), permitindo ajuste contínuo de velocidade. Integrado a um trocador de ferramentas pneumático, o eixo facilita a troca rápida e eficiente de ferramentas. O movimento de avanço é acionado por um motor servo conectado a um fuso de esferas. Ambos os eixos X e Y suportam movimento coordenado e utilizam controle semi-fechado, permitindo interpolação linear e circular. O nariz do eixo é projetado com um furo cônico BT50 e é acoplado a uma junta rotativa de alta velocidade, permitindo operações de U-drill de alta velocidade através da entrega de refrigerante pelo eixo.

2. Sistema de Transmissão
Com trilhos de guia fabricados em Taiwan e configuração de slider de alta precisão, o sistema garante operação suave e capacidade aprimorada de carga pesada. O eixo X utiliza guias lineares de rolamento duplas como elementos de guia lateral e de suporte de carga, atendendo totalmente às demandas de operações de furação de alta velocidade. A transmissão do eixo X é acionada por um motor servo AC acoplado a um fuso de esferas de precisão, permitindo controle preciso do movimento linear.

3. Sistema de Transmissão (Seção do Eixo Y, Continuação)
O eixo Y é equipado com duas guias lineares de rolamento pesadas em ambos os lados, cada uma com três carros de trilho quadrado fixados às guias, formando o mecanismo deslizante do eixo Y. Este projeto não só atende aos requisitos exigentes de alta rigidez e integridade estrutural da estrutura do pórtico, mas também oferece várias vantagens técnicas, incluindo um baixo coeficiente de atrito, alta velocidade de movimento, propriedades superiores de amortecimento de vibrações e uma vida útil operacional estendida. Para o movimento do eixo Y, a tecnologia de acionamento síncrono de motor servo duplo é empregada: um motor servo dedicado em cada lado aciona a rotação do fuso de esferas em sincronia, permitindo o deslocamento preciso da estrutura do pórtico e suportando tarefas de usinagem CNC de alta precisão.

.

Esta máquina industrial avançada CNC tipo pórtico é projetada sob medida para realizar operações de furação e marcação em componentes de chapas e chapas metálicas. Projetada com precisão para a usinagem de alta precisão de peças tipo chapa e montagens estruturais, é especificamente compatível com o processamento de flanges, discos, peças em forma de anel, chapas planas e componentes semelhantes. Um requisito operacional chave é que a espessura das peças deve aderir estritamente às especificações de usinagem efetivas pré-definidas da máquina.

Em instalações de fabricação de estruturas de aço, este equipamento realiza operações precisas de furação e fresagem em chapas estruturais e elementos de conexão, fornecendo uma base confiável para a montagem estável de estruturas de aço. No setor de energia eólica, oferece soluções avançadas de usinagem de alta precisão para torres de turbinas eólicas e flanges – garantindo que esses componentes possam suportar condições ambientais adversas, como ventos fortes e variações de temperatura. Para projetos de construção de pontes, o equipamento processa vigas de ponte e suportes, permitindo a criação de conexões estáveis e duráveis projetadas para suportar cargas dinâmicas ao longo da longa vida útil da ponte.
