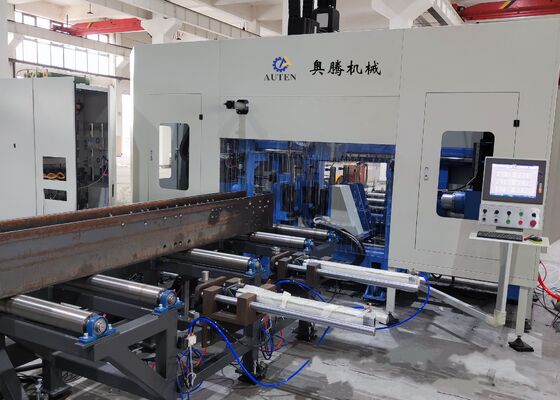

Indústria de estruturas de aço Máquina de perfuração CNC de alta velocidade com feixe H BT40 Espinha principal
Introdução ao produto:
Este centro de usinagem é projetado para operações de perfuração em feixes de H. Equipado com três fendões de perfuração de alta velocidade,garante uma eficiência excepcional na perfuração de peças de trabalhoCom uma precisão de usinagem excepcional e características operacionais intuitivas, este equipamento representa uma solução de alto desempenho essencial na indústria das estruturas de aço.É amplamente utilizado em setores críticos, como engenharia de construção, infra-estruturas de pontes, fabricação de mastros de torres e projectos de estrutura de rede.
Informações sobre a configuração do produto:
| Parâmetro do feixe H |
Max. Tamanho Largura x Altura |
1250 x 600 mm |
| Min. Tamanho Largura x Altura |
200 × 75 mm |
| Max. comprimento do feixe |
12000 mm |
| Fusão principal |
Qty. |
3 |
| Modelo |
BT2 serviços de informação |
| Potência do motor |
3x11 kW |
| Velocidade do fuso |
200 ‰ 3000 r/min |
| Diâmetro máximo do buraco |
φ40 mm |
| Potência do motor |
Potência do servomotor de alimentação |
2x3 kW |
| Potência do servomotor de posicionamento |
2x3 kW |
| Precisão de processamento |
Desvio da distância do buraco |
Dois buracos num raio de 1 metro. |
± 0.5 |
| O valor de desvio admissível aumenta ± 0,2 mm a cada 1 metro adicional da distância do buraco e o máximo não excede ± 2 mm. |
| Desvio da margem final |
±1,0 mm |
| Sistema hidráulico |
Pressão da bomba hidráulica |
7 MPa |
| Potência do motor da bomba de óleo |
7 kW |
| Sistema elétrico |
Método de controlo |
PLC |
| Número de eixos CNC |
7 |
| Tamanho global (L x Largura x H) |
32000x6200x4000 |
Características do produto
1Esta máquina de perfuração e corte de feixe H 3D consiste na estrutura principal da máquina, sistema de alimentação CNC, transportador de material, sistema elétrico, sistema hidráulico, sistema de refrigeração, sistema de lubrificação,ResíduoCom uma estrutura fixa e uma configuração de peça móvel, a máquina foi concebida para o processamento de feixes de H em grande escala.Suporta fluxos de trabalho de produção contínuos e é amplamente reconhecido pelo seu alto grau de automação.
2A estrutura da máquina de perfuração é constituída pelo leito, pelos conjuntos de mesa deslizante CNC, pelos dispositivos de apoio, pelas unidades de prensagem superior, pelas unidades de prensagem lateral e pelos sistemas de detecção.Os componentes da mesa deslizante CNC incluem o lado fixoEspecificamente concebidos para aplicações de perfuração de feixe H, os conjuntos de mesas deslizantes possuem uma placa deslizante, uma base de mesa deslizante,Cabeçalho do fuso, fuso mecânico de alta velocidade, cilindro de ferramenta, motor de frequência variável, servomotor, guias lineares e parafusos de chumbo.

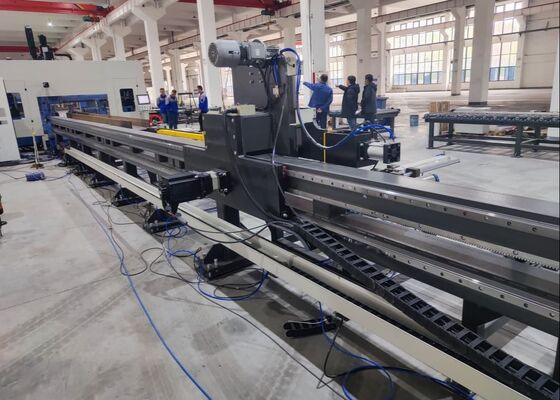

3O sistema de alimentação CNC é composto por suportes, engrenagens, racks, servomotores, redutores e manipuladores.,assegurando assim uma alimentação e um posicionamento precisos da peça.
4O sistema de transportador de material inclui um transportador de entrada e um transportador de saída.todos concebidos especificamente para o transporte de folhas de aço perfiladas, facilitar o posicionamento do eixo Y dos espaços em branco e trabalhar em conjunto com o sistema de alimentação CNC para completar o processo de alimentação do material.com um diâmetro superior a 50 mm,, é dedicada ao transporte de peças acabadas.
5O sistema de arrefecimento integra métodos de arrefecimento internos e externos, empregando névoa de óleo para arrefecer o poço.Melhoria da eficiência dos custos, apoiando a sustentabilidade ambiental e diminuindo o desgaste da broca.
6O sistema hidráulico alimenta a unidade de prensagem superior, a unidade de prensagem lateral, o cilindro de ferramenta e outros componentes associados.
7O sistema pneumático é concebido para fornecer energia ao manipulador, cilindro de ensaio e outros equipamentos similares.
8O sistema de lubrificação utiliza uma combinação de métodos de lubrificação centralizados e manuais.A lubrificação centralizada é utilizada principalmente para a lubrificação programada e precisa dos guias lineares primários e parafusos de chumbo.
9O sistema de controlo da máquina-ferramenta consiste num computador hospedeiro, num PLC e noutros componentes associados.Os programas de processamento são criados inserindo desenhos CAD ou parâmetros de processamento através de uma interface USB ou tecladoEstes programas podem ser armazenados, recuperados, exibidos e transmitidos a qualquer momento com base em números de peças.ao mesmo tempo que permite um controlo totalmente automatizado durante todo o ciclo de processamento.

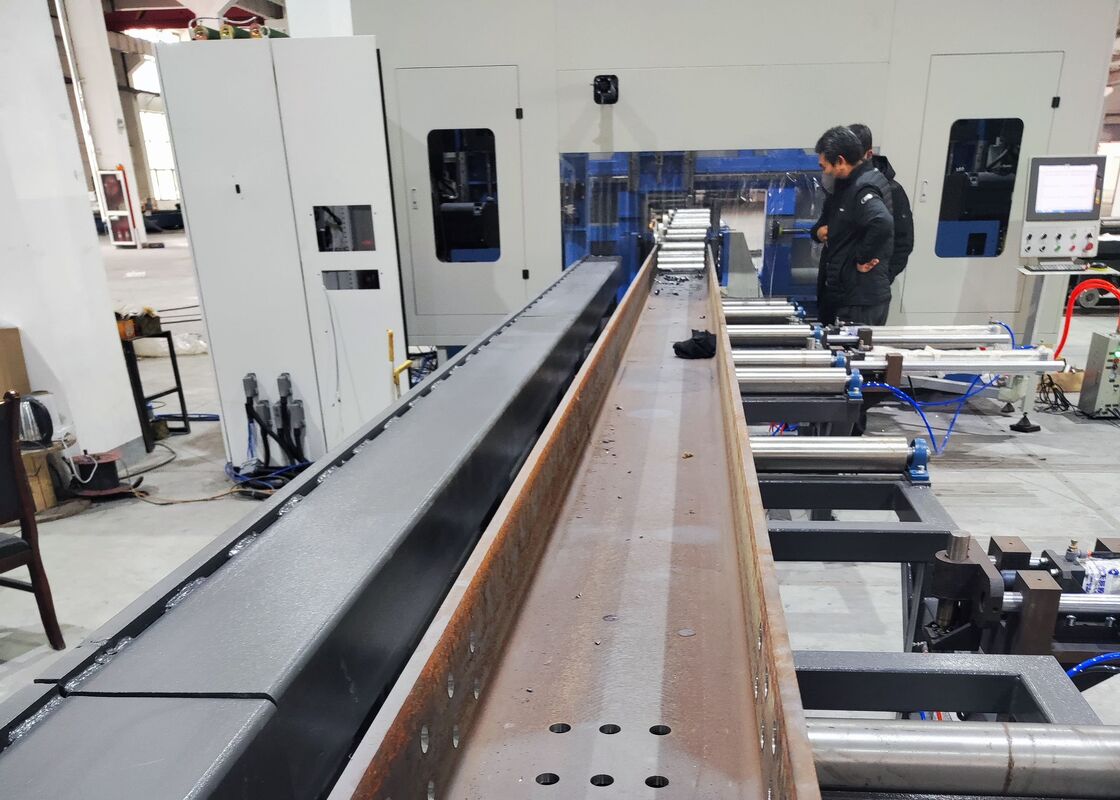

Durante as sessões de demonstração de amostras, a viga CNC e a perfuração de chapas de metal, marcação, and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesOs exemplares apresentados nessas demonstrações destacam claramente a capacidade do equipamento para conseguir um posicionamento preciso dos furos, roscas suaves e padrões de marcação bem definidos.demonstrando assim a sua alta precisão e fiabilidade em cenários de aplicação do mundo real.
A máquina de perfuração, marcação e corte de feixe H CNC de alta velocidade é predominantemente utilizada em fábricas de fabricação de estruturas de aço e projetos de construção de pontes.fornece um mecanizado preciso para as vigas H utilizadas em estruturas e estruturas de suporte, assegurando uma base sólida para a montagem estável de estruturas de aço.Melhorar a integridade estrutural das pontes e permitir-lhes suportar cargas de longa duração de forma eficazCom uma eficiência operacional excepcional, esta máquina oferece um apoio confiável para estes sectores críticos de infra-estruturas, facilitando a progressão suave e atempada dos projectos relacionados.
