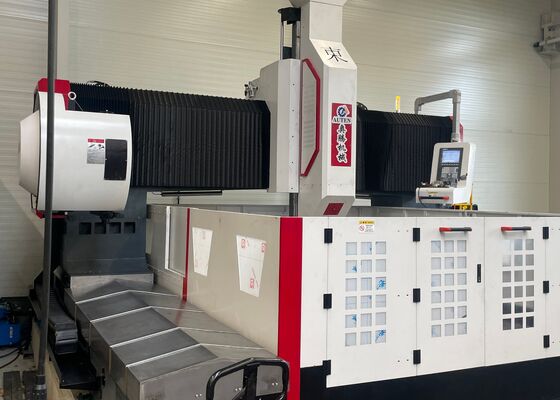

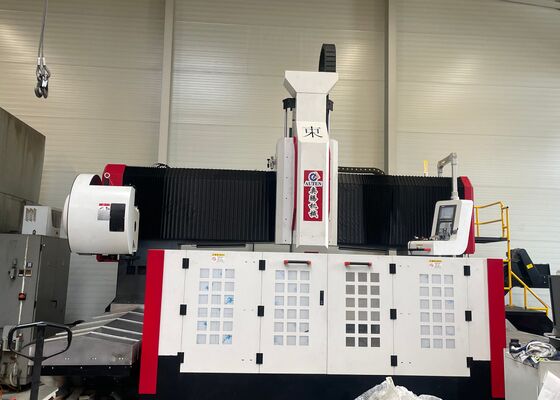

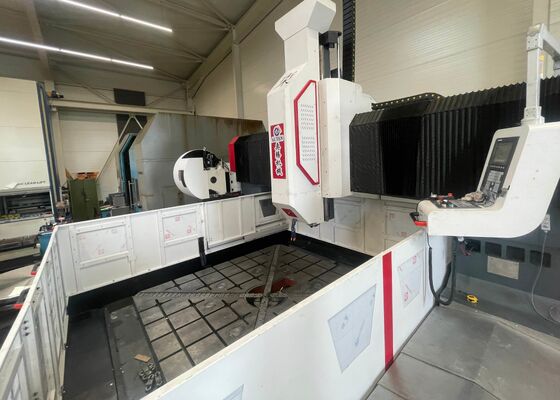

Modelo PHD3535 Máquina de fresagem de perfuração por travessão CNC de tipo dividido Φ100 mm Diâmetro de perfuração

Modelo PHD3535 tipo rachado diâmetro da perfuração da máquina de trituração Φ100 milímetro do pórtico do CNC

Introdução do produto:

Este equipamento foi projetado para furar, chanfrar, rosquear e fresar placas e componentes estruturais. É empregado principalmente para perfuração de alta eficiência de peças como flanges, discos, anéis e placas dentro da faixa de espessura de processamento especificada. Tanto furos passantes quanto furos cegos podem ser perfurados em componentes de material único, bem como em materiais compósitos. O processo de usinagem é controlado digitalmente, proporcionando uma operação fácil de usar. O sistema oferece suporte à automação, oferece alta precisão e é adequado para processar uma ampla variedade de produtos na produção em larga escala.

Especificações:

Estrutura do Equipamento:

A base da máquina é construída em material fundido e compreende principalmente a mesa de trabalho, pórtico móvel, sela deslizante, cabeçote do fuso de perfuração e fresamento, sistema de lubrificação automática, gabinete de proteção, sistema de refrigeração circulante, unidade de controle digital, sistema elétrico e componentes adicionais. Possui pares de trilhos endurecidos para suporte e orientação, bem como pares de parafusos de avanço de precisão para transmissão de movimento. A máquina se distingue pela alta precisão de posicionamento e excelente repetibilidade.

Recursos do produto

1. Base da máquina e bancada de trabalho:

A base da máquina é construída em material fundido e compreende dois componentes principais. Ele passa por recozimento em alta temperatura antes da usinagem, seguido por recozimento secundário para alívio de tensões após o semiacabamento, e então é submetido à usinagem final. Este processo de vários estágios garante estabilidade e precisão da máquina a longo prazo. A bancada é uma peça única fundida em ferro cinzento (HT250), que é posteriormente tratada com recozimento secundário e envelhecimento. Este tratamento proporciona excelente rigidez dinâmica e estática, prevenindo eficazmente a deformação. A superfície de trabalho está equipada com uma série de ranhuras em T dispostas em um layout otimizado para fixação segura das peças de trabalho.

Duas guias lineares de alta precisão são montadas em cada lado da base da cama para garantir uma distribuição uniforme da carga ao longo dos trilhos-guia. Este arranjo aumenta significativamente a rigidez da máquina, bem como a sua resistência à tração e à compressão. O sistema de acionamento é alimentado por um servo motor CA emparelhado com um fuso de esfera de precisão, permitindo o movimento preciso do eixo Y do pórtico. Parafusos ajustáveis ​​são posicionados abaixo da cama para permitir o nivelamento conveniente da bancada.

2. Pórtico Móvel:

O pórtico móvel é fabricado em ferro fundido cinzento (HT250) e possui dois trilhos-guia lineares de alta capacidade em sua face frontal. O movimento da corrediça da cabeça motorizada ao longo do eixo X é facilitado por um par de fusos de esferas de precisão acionado por um servo motor. As cabeças motorizadas de perfuração são montadas diretamente nesta placa deslizante. O movimento do pórtico é obtido através da rotação da porca esférica no parafuso esférico, que é acionado pelo servo motor por meio de um acoplamento de precisão.

3. Sela móvel:

A sela deslizante móvel é um componente de ferro fundido de precisão. É equipado com duas mesas deslizantes lineares CNC de alta capacidade, um par de fusos de esferas de precisão e um redutor planetário de alta precisão conectado ao servo motor. Além disso, o selim incorpora um cilindro de equilíbrio de gás nitrogênio, que compensa o peso do cabeçote motorizado, reduzindo a carga no parafuso e prolongando sua vida útil. Este sistema facilita o movimento do eixo Z da cabeça motorizada de perfuração, permitindo operações como aproximação rápida, avanço de trabalho, retração rápida e parada precisa. Ele também possui remoção automática de cavacos, ejeção de cavacos e funções de pausa para aumentar a eficiência operacional.

.

Este avançado sistema de pórtico CNC foi desenvolvido especificamente para perfuração e marcação de alta eficiência de componentes de placas e chapas metálicas. Ele foi projetado com precisão para garantir a usinagem precisa de peças semelhantes a placas e montagens estruturais, tornando-o adequado para o processamento de flanges, discos, componentes em forma de anel, placas planas e itens semelhantes. Um requisito operacional fundamental é que a espessura da peça esteja dentro da faixa de usinagem efetiva especificada pela máquina.

Em instalações de fabricação de estruturas metálicas, este equipamento realiza furação e fresamento de alta precisão em placas estruturais e componentes de conexão, fornecendo uma base sólida para a montagem confiável de estruturas metálicas. No setor de energia eólica, oferece usinagem avançada e de alta precisão para torres e flanges de turbinas eólicas, garantindo que esses componentes sejam projetados para suportar condições ambientais severas, incluindo ventos extremos e flutuações de temperatura. Na construção de pontes, o equipamento usina vigas e consolas de sustentação, possibilitando a formação de ligações duráveis, estáveis ​​e capazes de suportar cargas dinâmicas durante toda a vida útil prolongada da estrutura.
