Modelo BHD700 Máquina de corte de perfuração de feixe I Cnc Linha φ5?? φ30mm Diâmetro do buraco do eixo principal
Indústria de aplicação:
Esta máquina-ferramenta é especificamente concebida para operações de perfuração em aço em forma de H. Possui três fendões de perfuração de alta velocidade e precisão para executar a perfuração da peça de trabalho,fornecendo uma precisão de usinagem excepcional e facilitando uma operação fácil de usarComo um ativo vital de alta eficiência na indústria de estruturas de aço, encontra ampla aplicação em projectos de construção, engenharia de pontes, torres de transmissão, estruturas de rede,e outros sectores associados.
Especificações:
| Parâmetro do feixe H |
Max. Tamanho Largura x Altura |
700 × 500 mm |
| Min. Tamanho Largura x Altura |
100 × 100 mm |
| Comprimento do feixe |
2000 ‰ 12200 mm |
| Fusão principal |
Qty. |
3 |
| Modelo |
BT2 serviços de informação |
| Potência do motor |
11 kW |
| Velocidade do fuso |
100 ‰ 3000 r/min |
| Diâmetro do buraco |
φ5 φ30 mm |
| Eixo CNC |
Potência do servomotor do eixo X |
Cerca de 5 kW |
| Potência do servomotor do eixo de posicionamento horizontal da perfuração |
Cerca de 1,5 kW |
| Potência do servomotor do eixo de posicionamento da perfuração vertical |
Cerca de 3 kW |
| Servo motor de alimentação de perfuração |
Cerca de 2 kW |
| Revista de ferramentas |
Qty. |
3 |
| Tipo |
Estilo de linha |
| Capacidade do carregador de ferramentas |
4 x 3 |
| Precisão de processamento |
Desvio da distância do buraco |
Dois buracos num raio de 1 metro. |
± 0.5 |
| O valor de desvio admissível aumenta ± 0,2 mm a cada 1 metro adicional da distância do buraco e o máximo não excede ± 2 mm. |
| Desvio da margem final |
±1,0 mm |
| Tamanho da máquina |
Cerca de 33x5,5x3,3m |
Componentes de máquinas de perfuração CNC

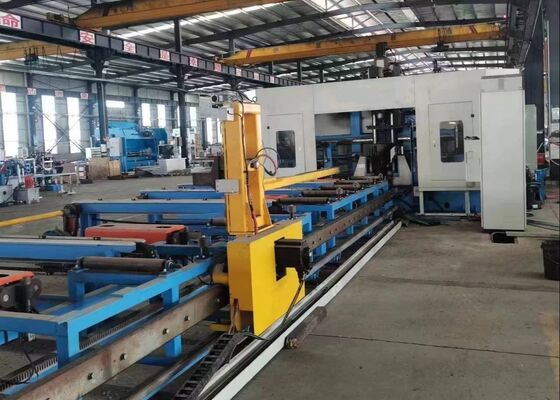

A linha de máquinas de perfuração CNC é constituída principalmente por componentes críticos, incluindo a estrutura da máquina principal, o mecanismo de alimentação CNC, o transportador de saída, a unidade de refrigeração, o sistema hidráulico,Sistema pneumáticoEsta linha de produção adota uma configuração de cama fixa em conjunto com uma estrutura móvel de suporte de peça.A funcionalidade de perfuração 3D fornecida por este arranjo permite fluxos de trabalho de produção totalmente automatizados, garantindo assim um desempenho de fabrico eficiente e consistente.
1. Corpo da máquina principal

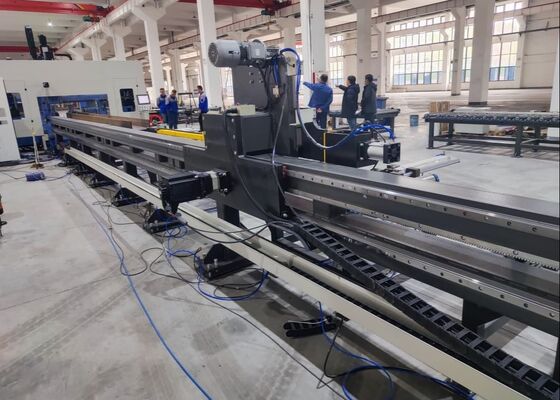

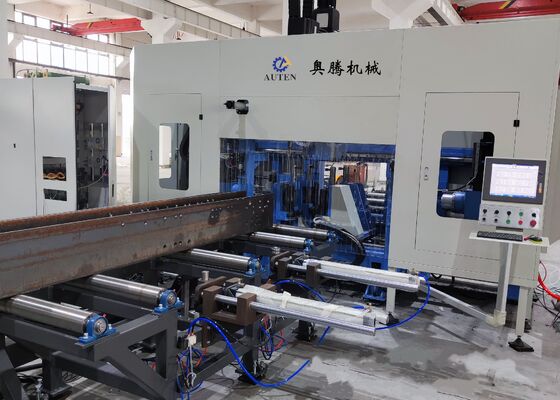

O corpo principal da máquina é constituído principalmente por uma base, uma cama, uma mesa móvel, um cabeçote, um dispositivo de fixação superior, um dispositivo de fixação lateral e um carregador de ferramentas tipo fila.A cama é caracterizada por superior rigidez e estabilidade, permitindo-lhe suportar as forças e vibrações geradas durante operações de usinagem de alta velocidade.Esta robustez estrutural garante que a máquina mantenha uma precisão de usinagem consistente em todas as fases de operação.
2Sistema de refrigeração
A refrigeração da broca é efectuada através de uma técnica de refrigeração por aerossol, realizada através da utilização combinada de ar comprimido e água de refrigeração.aumento da relação custo-eficácia, a sua simplicidade com o ambiente e o seu mínimo desgaste. Um bico flexível é montado na cabeça, permitindo um ajustamento conveniente da posição de pulverização,assegurando assim o arrefecimento contínuo da broca durante toda a operação.
3Sistema de lubrificação
Este sistema utiliza um arranjo híbrido que integra a lubrificação centralizada e manual.lubrificação medida em guias lineares especificados e parafusos de chumbo, enquanto todos os pontos de lubrificação restantes são manuseados manualmente.
Esta máquina-ferramenta é projetada especificamente para operações de perfuração, toque e marcação em vigas H, aço de canal e uma ampla gama de outras peças de aço.Acomoda componentes de aço de diferentes especificações, mantendo uma elevada precisão e eficiência operacional durante todo o ciclo de processamentoDurante as sessões de demonstração,A máquina demonstra efetivamente o seu desempenho utilizando amostras padrão de feixe H (com diferentes larguras de flange e espessuras de teia) e amostras de aço de canal de várias dimensõesEstas peças de demonstração destacam claramente a capacidade da máquina para conseguir um posicionamento preciso dos furos, fios de contacto suaves,e padrões de marcação distintos demonstrando plenamente a sua excepcional precisão e fiabilidade em aplicações práticas.
A máquina de perfuração de vigas CNC H de alta velocidade é predominantemente utilizada em instalações de fabricação de estruturas de aço e projetos de construção de pontes.Realiza a usinagem de precisão de vigas H utilizadas em estruturas e estruturas de suporte, fornecendo uma base fiável para a montagem precisa e estável de construções de aço.Melhorar a robustez estrutural das pontes e garantir a sua capacidade de suportar cargas a longo prazoA sua excepcional eficiência operacional oferece um apoio técnico fiável a estes sectores críticos de infra-estruturas, facilitando a execução de projectos em tempo útil e sem problemas.
