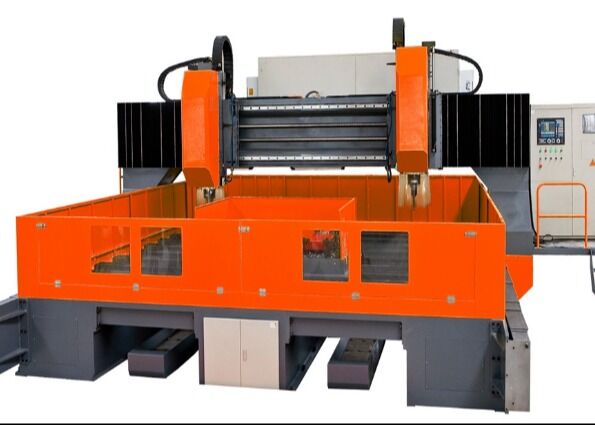

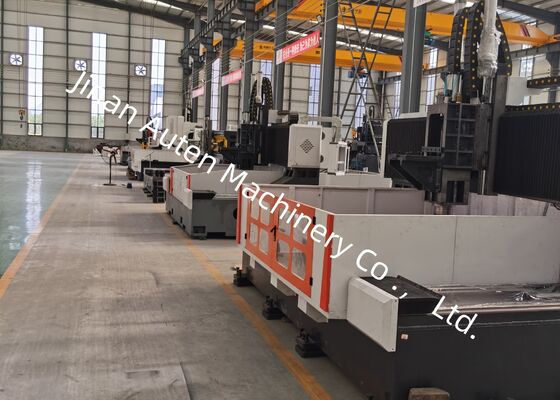

Máquina de perfuração e fresagem de placa CNC de pórtico de uso industrial com transporte de microplaquetas
Aplicativo:
A máquina CNC para perfuração e fresagem de placas de pórtico foi desenvolvida especificamente para usinagem de alta precisão de chapas de tubos, flanges, placas de rolamento, componentes de trocadores de calor e uma ampla gama de peças tipo placa usadas em processamento petroquímico, geração de energia nuclear, energia eólica, fabricação de caldeiras e fabricação de aço estrutural. A máquina suporta furação de metal duro de alta velocidade com refrigeração através do fuso, bem como furação helicoidal de alta velocidade com refrigeração externa. Ao integrar perfuração, chanframento, rosqueamento, fresamento e mandrilamento em uma única plataforma de usinagem CNC, proporciona excepcional flexibilidade de usinagem e eficiência de produção. Um cabeçote de fresamento automático opcional em ângulo reto aprimora ainda mais suas capacidades, permitindo furação lateral, rosqueamento e fresamento eficientes de peças complexas.
Especificações:
| Modelo |
PHD2020 |
| Tamanho da peça |
CxL (mm) |
2.000 x 2.000 |
| Largura da ranhura em T da bancada (mm) |
28 |
| Cabeçote motorizado de perfuração |
Quantidade. |
1 |
| Conicidade do fuso |
BT50 |
| Máx. diâmetro de perfuração (mm) |
Φ80 |
| Máx. espessura (mm) |
≤250 |
| Diâmetro de rosqueamento |
M3-M30 |
| Velocidade do fuso (r/min) |
30~3000 |
| Potência do motor do servofuso (kW) |
22/30 |
| Movimento lateral da cabeça motorizada (eixo X) |
Máx. curso horizontal (mm) |
2000 |
| Velocidade de movimento lateral (r/min) |
0~8 |
| Potência do servo motor para movimento lateral (kW) |
2.4 |
| Movimento longitudinal do pórtico (eixo Y) |
Máx. curso de avanço (mm) |
2000 |
| Velocidade de movimento de alimentação (m/min) |
0~8 |
| Potência do servo motor de alimentação (kW) |
2.4 |
| Movimento de alimentação vertical do aríete (eixo Z) |
Máx. curso (mm) |
800 |
| Velocidade de movimento (m/min) |
0~8 |
| Potência do servomotor (kW) |
2.4 |
| Precisão de posicionamento de três eixos |
X/Y/Z/A/B/C (mm) |
±0,015/1000 |
| Precisão de posicionamento de repetição de três eixos |
X/Y/Z/A/B/C (mm) |
±0,01/1000 |
| Sistema elétrico |
Sistema CNC |
FAGOR/ KND/ GSK |
| Trocador de ferramentas |
Tipo de disco (opcional) |
24 posições de ferramenta |
| Tamanho total |
CxLxA (m) |
5,3x3,8x2,7 |
Recursos do produto

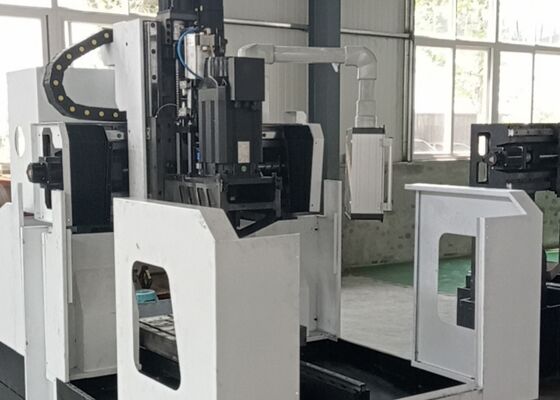

1. O equipamento consiste principalmente em uma base de máquina para serviço pesado, conjunto de corrediça longitudinal, estrutura de pórtico, corrediça transversal, mecanismo de alimentação vertical, cabeçote de fuso de perfuração e fresamento, mesa de trabalho, sistema de circulação de refrigerante, sistema de remoção automática de cavacos, unidade de lubrificação centralizada, sistema pneumático, gabinete de controle elétrico e outros componentes auxiliares, formando uma plataforma de usinagem completa e altamente eficiente.
2. A cabeça do fuso deslizante servoacionada integra múltiplas funções de usinagem, incluindo perfuração, alargamento, rosqueamento, chanframento e fresamento de ranhuras. Estas operações podem ser realizadas de forma independente ou em modo multieixo coordenado para maximizar a flexibilidade de usinagem. O fuso é equipado com um fuso de resfriamento interno BT50 de alta precisão fabricado em Taiwan e possui um mecanismo de fixação automática de ferramenta com mola de disco. A liberação hidráulica da ferramenta permite a substituição rápida e conveniente de brocas e fresas, melhorando significativamente a eficiência da usinagem e reduzindo o tempo de inatividade não produtivo.
3. Guias lineares de alta precisão são incorporadas em toda a máquina para fornecer movimento suave do eixo, rigidez excepcional e excelente precisão de movimento. O sistema de alimentação é alimentado por servomotores CA através de transmissão por correia síncrona e conjuntos de fusos de esferas de precisão, garantindo precisão de posicionamento superior, excelente repetibilidade e estabilidade confiável de usinagem a longo prazo.
4. A base da máquina e a estrutura do pórtico são fabricadas em ferro fundido de qualidade superior ou estruturas de aço soldadas para serviços pesados. Todos os principais componentes estruturais passam por recozimento de alívio de tensões em alta temperatura antes da usinagem, seguido por tratamento secundário de alívio de tensões após o semiacabamento. A usinagem de precisão final garante excelente rigidez estrutural, estabilidade dimensional superior e precisão de usinagem consistentemente alta durante toda a vida útil da máquina.
A furadeira e fresadora CNC de pórtico é um centro de usinagem CNC de alto desempenho desenvolvido especificamente para processamento de precisão de componentes de chapas e peças estruturais. É ideal para usinar flanges, discos, anéis, placas planas e componentes similares dentro da capacidade de usinagem especificada da máquina. Apresentando uma estrutura mecânica rígida, tecnologia CNC avançada e capacidades de usinagem multifuncional, fornece uma solução ideal para aplicações industriais que exigem precisão excepcional e alta eficiência de produção.
Em instalações de fabricação de aço estrutural, a máquina realiza perfuração e fresamento de precisão de placas estruturais, placas de base e elementos de conexão, fornecendo componentes usinados com precisão para uma montagem eficiente de estruturas de aço. Na indústria de energia eólica, ele é amplamente utilizado para usinar seções de torres de turbinas eólicas e conjuntos de flanges de grande diâmetro, garantindo excelente precisão dimensional e confiabilidade estrutural em ambientes operacionais exigentes, incluindo fortes cargas de vento e flutuações extremas de temperatura. Em projetos de construção de pontes, o equipamento é amplamente utilizado para usinar vigas de pontes, placas de emenda e elementos estruturais de suporte, produzindo conexões duráveis e de alta resistência, capazes de suportar cargas dinâmicas de longo prazo. Consequentemente, contribui significativamente para a segurança estrutural, fiabilidade operacional e vida útil prolongada de infraestruturas de pontes de grande escala.
