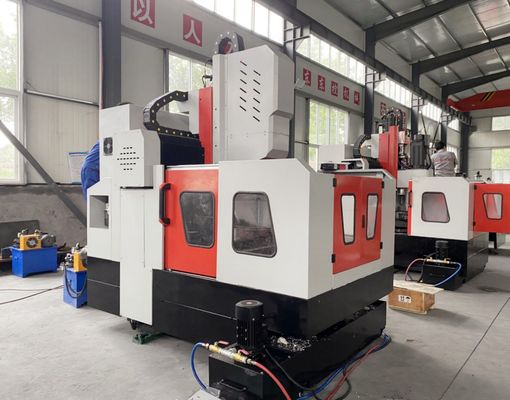

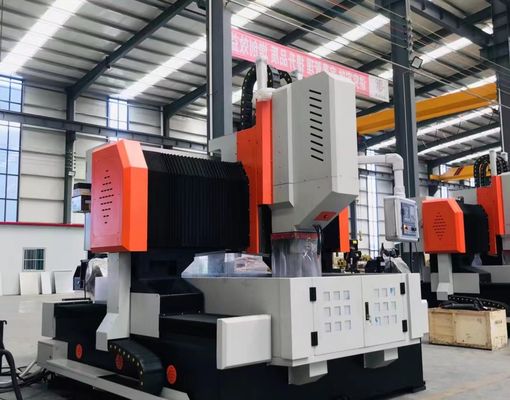

Máquina Avançada de Fresagem e Furação de Chapas CNC de Alta Velocidade para Grandes Chapas de Aço

Máquina Avançada de Perfuração e Fresagem CNC de Alta Velocidade para Chapas de Aço Grandes

Aplicação:

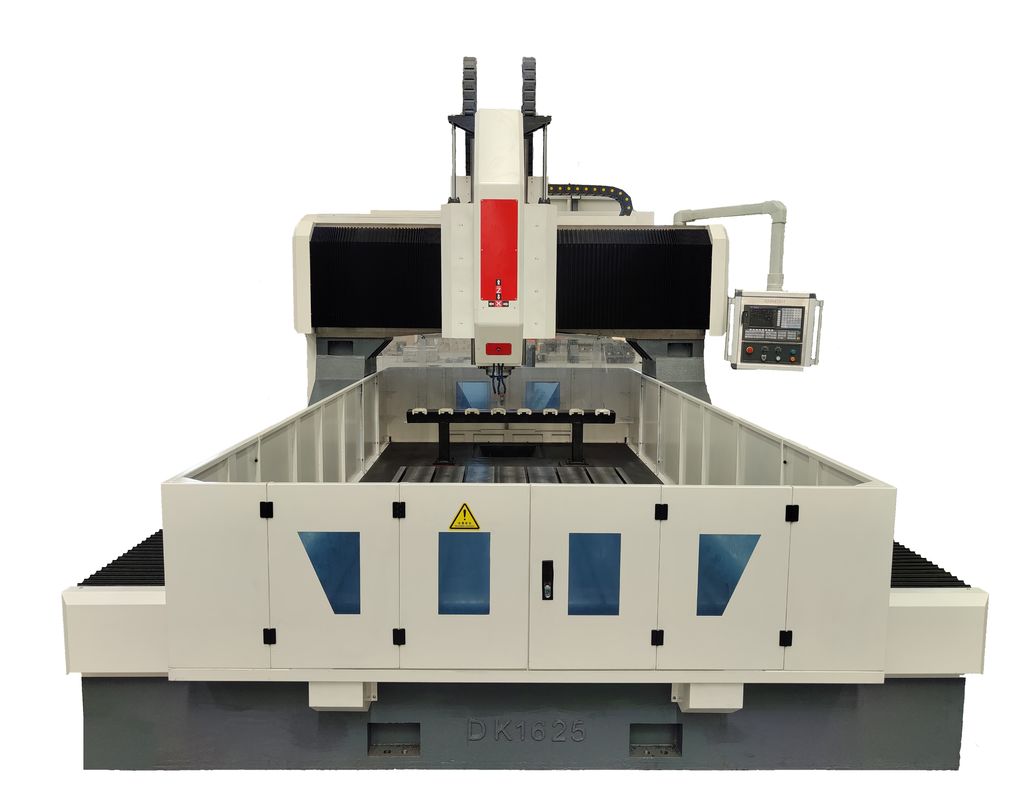

Esta máquina de perfuração e fresagem CNC tipo pórtico é especialmente desenvolvida para realizar uma ampla gama de processos de usinagem, incluindo perfuração, chanfragem, rosqueamento, fresagem e mandrilamento, em chapas de aço e componentes estruturais. Ela fornece soluções altamente eficientes para processamento de furos para diversas peças de trabalho, como flanges, discos, anéis e estruturas de chapas dentro da faixa de espessura aplicável. A máquina suporta usinagem de furos passantes e cegos e é adequada para processar componentes de material único, bem como componentes compostos multicamadas. Ao integrar tecnologia CNC avançada, o equipamento oferece operação conveniente, capacidade de processamento automatizado e desempenho de fabricação de alta precisão, tornando-se uma solução ideal para produção industrial em larga escala que requer eficiência, precisão e confiabilidade.

Especificações:

Características do Produto

1. Sistema de Transmissão de Alta Precisão:
A máquina adota guias lineares fabricadas em Taiwan e conjuntos de deslizadores de precisão, garantindo movimento suave dos eixos, excelente estabilidade de movimento e capacidade de carga aprimorada para aplicações de usinagem de alta resistência.

1). O eixo X é equipado com duas guias lineares de rolamento, que fornecem orientação lateral e suporte estrutural para atender aos requisitos de operações de perfuração de alta velocidade. O movimento do eixo é acionado por um motor servo CA combinado com um sistema de transmissão de fuso de esferas de alta precisão, garantindo posicionamento preciso e movimento linear suave.

2). O eixo Y é projetado com duas guias lineares de rolamento de alta resistência instaladas em cada lado, com três deslizadores tipo quadrado montados em cada guia para formar uma estrutura deslizante de pórtico altamente rígida. Esta configuração otimizada fornece resistência estrutural e estabilidade excepcionais, ao mesmo tempo que oferece vantagens como baixa resistência ao atrito, alta velocidade de deslocamento, excelente absorção de vibrações e vida útil prolongada. O movimento do pórtico adota um sistema de acionamento síncrono de servo duplo, com motores servo instalados em ambos os lados para acionar simultaneamente os fusos de esferas, garantindo movimento sincronizado e desempenho de usinagem preciso controlado por CNC.

3). O carro do fuso é equipado com quatro guias lineares de alta resistência, proporcionando rigidez excepcional, alta precisão de posicionamento, excelente desempenho dinâmico e operação estável mesmo em condições de usinagem de baixa velocidade.

2. Sistema de Lubrificação Automática e Estrutura de Proteção:
A máquina é equipada com um sistema de lubrificação automática volumétrica fabricado em Taiwan com distribuição de pressão precisa. O sistema fornece lubrificante automaticamente a todos os principais componentes móveis, incluindo guias lineares, fusos de esferas e sistemas de transmissão de cremalheira e pinhão, garantindo cobertura de lubrificação abrangente e estendendo efetivamente a vida útil dos componentes críticos. Capas de proteção à prova de poeira são instaladas nos sistemas dos eixos X e Y, enquanto defletores de respingos à prova d'água são dispostos ao redor da mesa de trabalho para proteger a estrutura da máquina e melhorar a confiabilidade operacional.

3. Sistema de Controle CNC KND Avançado:

A máquina utiliza motores servo absolutos de alta precisão para controle de acionamento e é equipada com interface de comunicação RS232, tela colorida e interface de operação em idioma chinês. O sistema CNC suporta operação local e entrada de dados USB externa, fornecendo gerenciamento conveniente de programas, transferência de dados flexível e controle de usinagem eficiente.

Este equipamento industrial de perfuração e marcação de chapas metálicas CNC tipo pórtico de alto desempenho é elaborado para a usinagem de precisão de componentes tipo chapa e peças estruturais. Projetado especificamente para processar peças de trabalho, incluindo flanges, discos, anéis e chapas planas, ele apresenta um requisito central de que a espessura de tais peças de trabalho deve estar estritamente em conformidade com os parâmetros de usinagem efetivos especificados pela máquina.

Em oficinas de estruturas de aço, este equipamento realiza operações de perfuração e fresagem de precisão para chapas estruturais e componentes de conexão, estabelecendo assim uma base robusta para a montagem estável de estruturas de aço. Dentro do setor de energia eólica, ele fornece soluções de usinagem de alta precisão para torres e flanges de turbinas eólicas — um processo indispensável que garante que esses componentes sejam capazes de suportar condições ambientais adversas (por exemplo, ventos fortes, flutuações de temperatura). Para projetos de construção de pontes, o equipamento processa vigas de ponte e suportes, permitindo a formação de conexões estáveis e duráveis projetadas para suportar cargas dinâmicas ao longo da vida útil prolongada da ponte.
