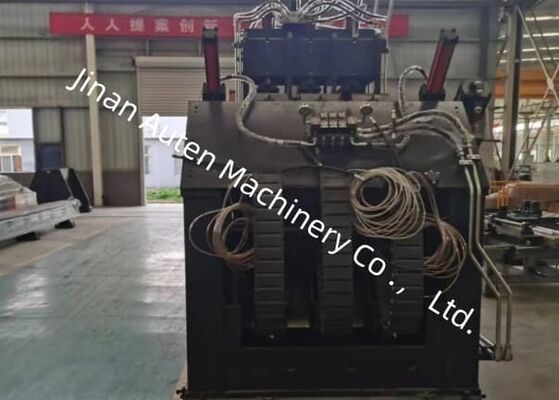

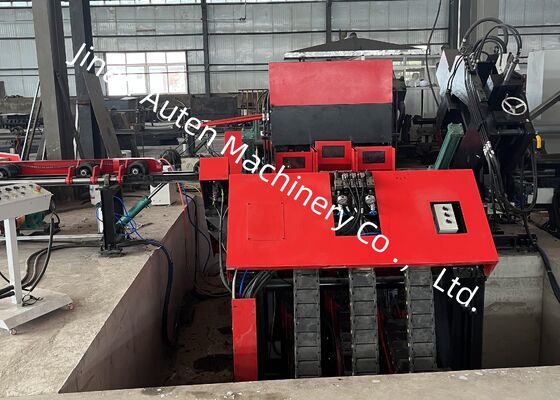

Máquina de perfuração e marcação de ângulos CNC totalmente automática com 9 eixos CNC

Máquina de Perfuração e Marcação de Ângulo CNC Totalmente Automática com 9 Eixos CNC

Uso do Produto:

A Linha de Produção de Perfuração e Marcação de Aço Angular CNC é projetada especificamente para perfuração e marcação de alta precisão de aço angular de grande seção e alta resistência usado na fabricação de torres de transmissão de energia. Projetada para executar padrões de furos complexos com precisão posicional excepcional, qualidade de usinagem superior e repetibilidade consistente, a linha de produção oferece um alto nível de automação e excelente eficiência de fabricação, tornando-a uma solução ideal para processamento moderno de aço estrutural de alto volume.

Parâmetros principais:

Características do Produto:

1. Solução de Fabricação Totalmente Automatizada
A linha de produção é equipada com um sistema avançado de manuseio automatizado de materiais, incluindo unidades de transporte transversal, mecanismos de carregamento rotativo, dispositivos de alimentação automática, sistemas de descarregamento e conjuntos de transferência. Todos os processos de perfuração e marcação são concluídos através de um ciclo de usinagem integrado contínuo, reduzindo significativamente as operações manuais, diminuindo os requisitos de mão de obra e aumentando a eficiência da produção, a estabilidade do processo e a confiabilidade geral da fabricação.

2. Sistema de Perfuração de Precisão de Alta Eficiência

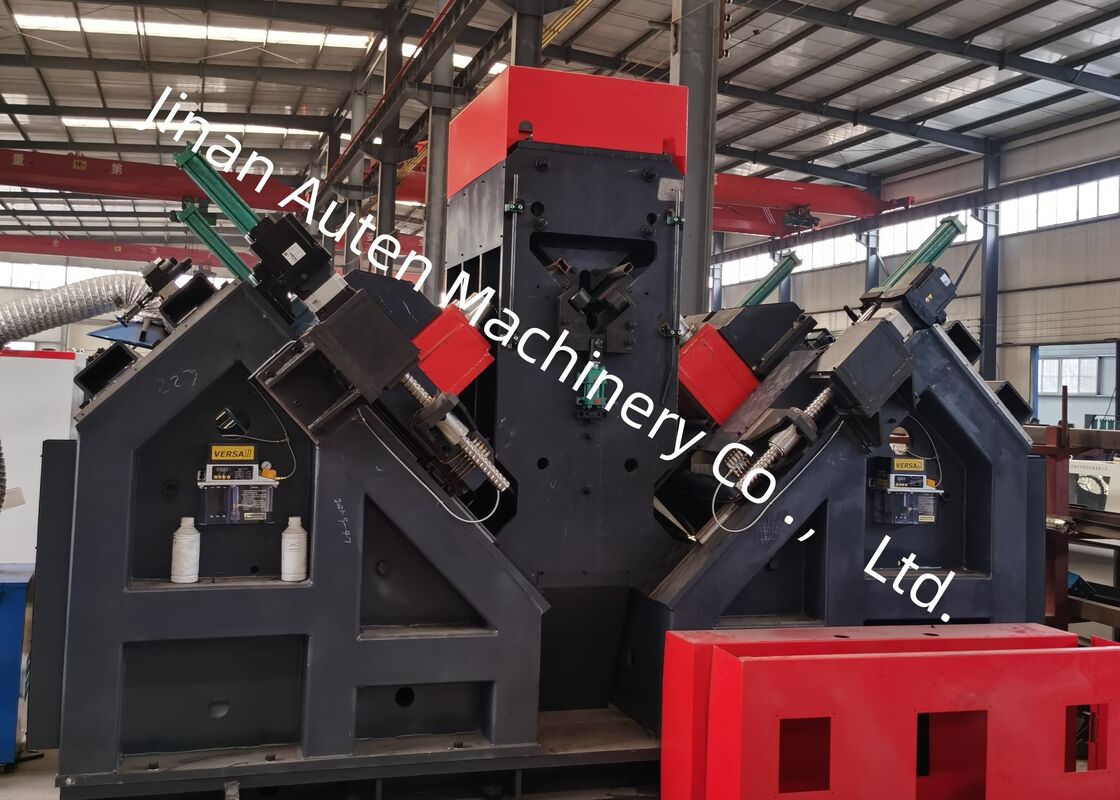

A unidade de perfuração adota sistemas de fuso de precisão BT40 de alta qualidade fabricados em Taiwan, apresentando um design de entrega de refrigerante interno para alcançar excelente precisão de perfuração, qualidade superior da superfície do furo e vida útil prolongada da ferramenta. O equipamento é configurado com seis cabeçotes de fuso controlados por CNC dispostos simetricamente, com três unidades de perfuração instaladas em cada lado da seção de aço angular. Ao usinar furos com o mesmo diâmetro e distância igual da borda de referência, as unidades de fuso correspondentes podem operar simultaneamente, melhorando muito a eficiência do processamento, mantendo uma precisão de posicionamento excepcional.

3. Interface Homem-Máquina (IHM) Avançada
O sistema de controle CNC possui uma interface operacional bilíngue chinês-inglês com displays gráficos intuitivos de layouts de peças, informações de usinagem e status de operação. O design amigável simplifica a operação da máquina, melhora a eficiência da programação e reduz os requisitos de treinamento do operador.

4. Sistema de Programação Inteligente e Eficiente
O sistema de programação é desenvolvido para operação conveniente e eficiente. Os operadores só precisam inserir parâmetros básicos de usinagem, incluindo dimensões da peça, diâmetros dos furos, espaçamento dos furos e quantidades de produção, após o que o sistema gera automaticamente os programas de usinagem necessários. O sistema também suporta a importação direta de dados de processamento CAD/CAM e compatibilidade total com arquivos TEKLA NC1, permitindo uma integração suave com fluxos de trabalho modernos de engenharia digital e fabricação inteligente.

5. Componentes Principais Confiáveis
A máquina incorpora componentes hidráulicos, pneumáticos e elétricos de alta qualidade fornecidos por fabricantes de renome internacional. Esta configuração garante operação confiável, excelente estabilidade do sistema, requisitos de manutenção reduzidos e vida útil prolongada do equipamento em ambientes de produção industrial contínua.

6. Sistema Inteligente de Monitoramento e Diagnóstico
Um sistema avançado de monitoramento inteligente rastreia continuamente as condições de operação do equipamento e detecta automaticamente situações anormais e falhas do sistema em tempo real. Esta função de diagnóstico permite a identificação rápida de falhas, simplifica os procedimentos de manutenção, reduz as interrupções de produção e melhora a disponibilidade geral do equipamento.

7. Módulo de Cisalhamento de Precisão Opcional
Uma unidade de cisalhamento de lâmina dupla opcional está disponível para expandir ainda mais as capacidades de processamento da linha de produção. Utilizando tecnologia de corte avançada, o módulo fornece desempenho de cisalhamento de alta precisão, eficiência de produção aprimorada e superfícies de corte lisas e de alta qualidade, tornando-o adequado para aplicações exigentes de fabricação de aço estrutural.

As peças de demonstração incluem perfis de aço angular padrão e configurações típicas de furos comumente aplicadas na fabricação de torres de transmissão. Estas amostras representativas oferecem a clientes, engenheiros e profissionais de controle de qualidade uma base prática para avaliar a precisão da usinagem, a qualidade dos furos, a consistência dimensional e o desempenho geral do processamento, verificando claramente a capacidade da linha de produção de atender aos rigorosos requisitos de fabricação da fabricação moderna de torres.

Em projetos de transmissão de energia de Ultra-Alta Tensão (UHV), as torres de transmissão devem suportar condições ambientais severas e tensões estruturais substanciais ao longo de sua vida útil. Esta linha de produção desempenha um papel essencial na fabricação dos componentes de aço angular que formam as estruturas primárias de suporte de carga das torres de transmissão. Ela realiza operações de perfuração e puncionamento de alta precisão em membros de aço angular usados para corpos de torre, braços transversais e outras montagens estruturais críticas, garantindo posicionamento preciso dos furos, qualidade de conexão confiável e excelente precisão de montagem. Ao aprimorar a resistência estrutural, a segurança operacional e a confiabilidade de serviço a longo prazo, o sistema fornece uma solução de fabricação eficiente e confiável para infraestrutura avançada de transmissão de energia e produção em larga escala de torres de transmissão.
