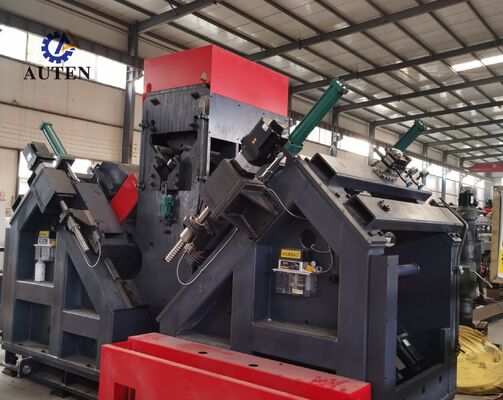

Máquina industrial de perfuração e marcação por ângulo CNC para fabricação de torres de energia

Máquina Industrial CNC de Perfuração e Marcação de Ângulos para Fabricação de Torres de Energia

Uso do Produto:

Esta linha de produção de perfuração de aço angular CNC projetada sob medida é especificamente projetada para os procedimentos de perfuração e estampagem de aço angular de grande porte e alta resistência — um material chave empregado exclusivamente na fabricação de torres de linhas de transmissão. A linha de produção permite usinagem de alta precisão de todos os furos necessários em aço angular, oferecendo qualidade superior de furos, precisão posicional exata, eficiência de produção excepcional e desempenho automatizado avançado.

Parâmetros principais:

Características do Produto:

A linha de produção de perfuração de aço angular CNC apresenta uma estrutura de fabricação altamente automatizada, integrando um sistema de carregamento automático de material composto por um transportador de alimentação transversal e mecanismo de carregamento rotativo, um sistema de descarregamento automático e uma unidade inteligente de alimentação de material. Todas as operações de perfuração, punção e marcação de aço angular podem ser concluídas através de um único ciclo de processamento contínuo sem intervenção manual durante a usinagem. Esta automação avançada reduz significativamente os requisitos de mão de obra, melhora a eficiência da produção e aumenta a consistência do processo e a confiabilidade operacional.

A unidade de marcação da linha de produção de punção e marcação de aço angular CNC adota um design estrutural fechado de alta rigidez, garantindo excelente estabilidade mecânica e precisão operacional a longo prazo. O sistema de marcação consiste em uma base de suporte fixa montada na estrutura da máquina, uma plataforma de trabalho móvel e um conjunto de cabeça de marcação de caracteres acionado hidraulicamente. De acordo com os comandos gerados pelo sistema de controle CNC, as operações de marcação são realizadas automaticamente nas posições designadas definidas nos desenhos de engenharia. Para acomodar perfis de aço angular de diferentes especificações, a máquina é adicionalmente equipada com um mecanismo de ajuste manual, permitindo o posicionamento vertical flexível da montagem de marcação móvel e o ajuste preciso da localização da cabeça de marcação de acordo com os requisitos de produção específicos.

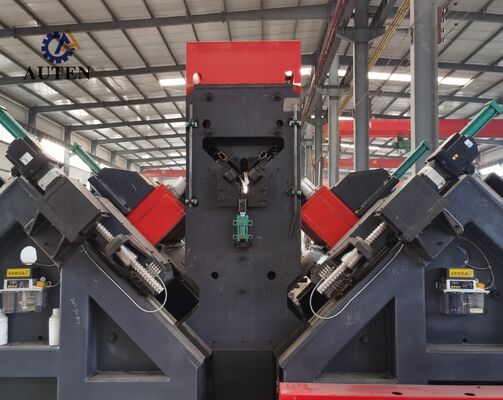

O sistema de perfuração do equipamento de processamento de torres de transmissão CNC fornece precisão de posicionamento de furos e consistência de usinagem excepcionais. O mecanismo de alimentação é acionado por um servomotor de alto desempenho e utiliza uma estrutura de transmissão de pinhão e cremalheira para movimento estável do material. Equipado com um sistema de detecção de posição de cremalheira e um encoder de feedback de posição de alta precisão, o sistema de alimentação forma uma arquitetura completa de controle em malha fechada para garantir o posicionamento preciso da peça. Enquanto isso, as cabeças de potência de perfuração que se movem ao longo das duas direções de flange do aço angular são acionadas por servomotores através de mecanismos de transmissão de fuso de esferas de precisão, garantindo excelente precisão de posicionamento de furos e qualidade de usinagem superior em componentes de aço angular.

O sistema de controle de computador industrial é equipado com uma interface amigável em língua chinesa, permitindo operação conveniente para o pessoal de produção. O sistema suporta exibição gráfica de layouts de peças e informações de coordenadas de furos, simplificando a verificação de usinagem e o monitoramento do processo. Além disso, permite a importação direta de programas de processamento gerados por software de programação profissional, melhorando significativamente a eficiência do gerenciamento, armazenamento e recuperação de programas de usinagem, ao mesmo tempo em que aprimora a organização geral da produção.

As amostras de demonstração incluem uma ampla gama de especificações de aço angular padrão e padrões de furos típicos comumente aplicados na fabricação de torres de linhas de transmissão. Essas peças representativas permitem que clientes, engenheiros e inspetores de qualidade avaliem visualmente o desempenho de usinagem do equipamento, incluindo precisão de perfuração, qualidade de marcação e consistência de processamento. Eles fornecem uma referência prática e confiável para verificar se o equipamento pode atender aos requisitos reais de fabricação da produção de torres de transmissão.

Em projetos de transmissão de energia de Ultra-Alta Tensão (UHV), as torres de transmissão devem suportar condições ambientais severas, situações de carregamento complexas e tensões estruturais de longo prazo. Este sistema de processamento de aço angular CNC desempenha um papel crítico na fabricação dos componentes de aço angular que formam a estrutura primária de suporte de carga das torres de transmissão. O equipamento realiza operações de perfuração e marcação de alta precisão em aço angular usado para corpos de torre, braços transversais e outros membros estruturais chave, garantindo posicionamento preciso de furos, desempenho de conexão confiável e excelente precisão de montagem. Através da melhoria da integridade estrutural, segurança operacional e confiabilidade de serviço a longo prazo, o sistema fornece uma solução de fabricação eficiente e confiável para infraestrutura moderna de transmissão de energia e produção em larga escala de torres de transmissão.
