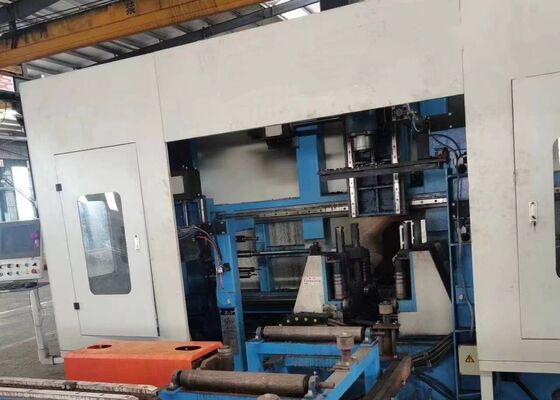

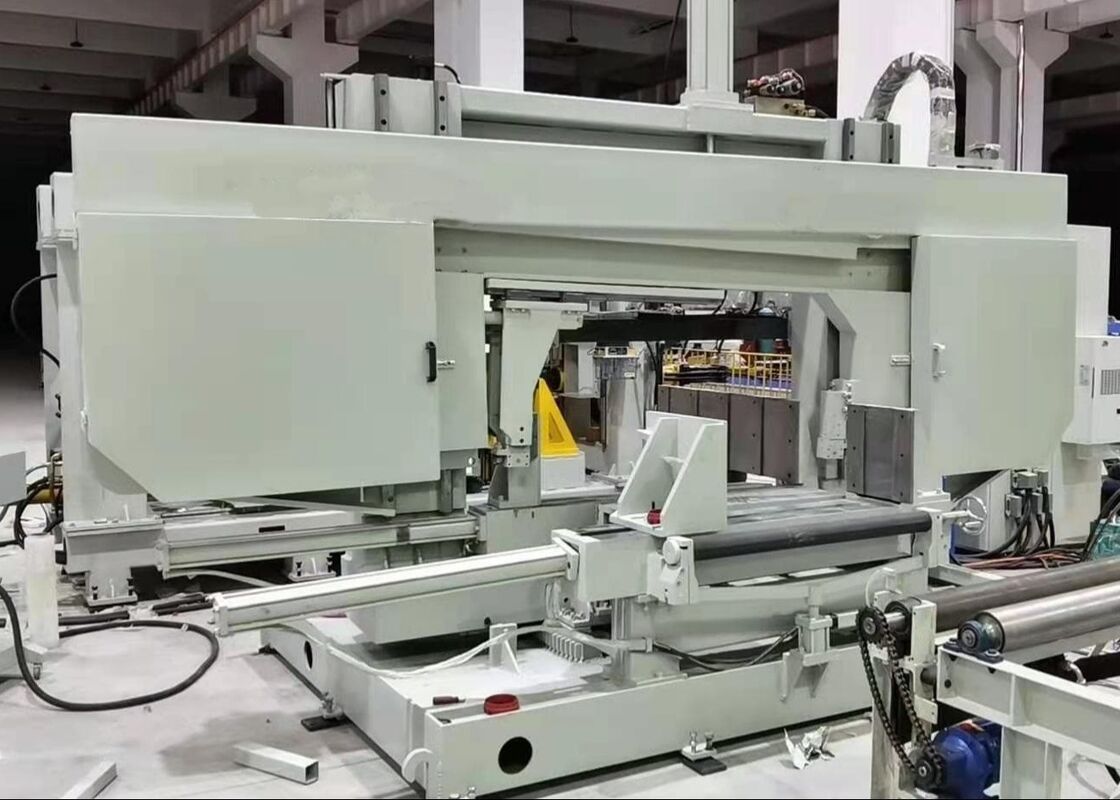

Máquina de perfuração de vigas H CNC de alta velocidade industrial com três fendões independentes

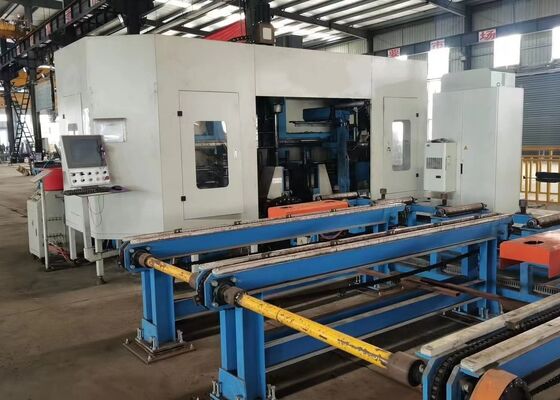

Máquina de perfuração de vigas H CNC de alta velocidade industrial com três fendões independentes

Introdução ao produto:

Esta linha de perfuração de vigas CNC é especialmente concebida para aplicações de perfuração de alta precisão em componentes estruturais de vigas H. Equipada com três unidades de fuso de alta velocidade,A máquina oferece um desempenho de perfuração multi-direcional eficiente com excelente precisão de usinagem e conveniência operacionalComo uma solução de processamento confiável e avançada para a indústria de fabricação de aço, é amplamente aplicada em vários campos, incluindo estruturas de aço de construção, engenharia de pontes,Fabricação de torres de transmissão, e projetos de estrutura de redes de grande escala.

Informações sobre a configuração do produto:

Características do produto

1. A máquina de perfuração e corte 3D CNC H-beam é composta por uma estrutura de máquina pesada, sistema de alimentação CNC, sistema de transporte de material, sistema de controlo elétrico, sistema hidráulico, sistema de arrefecimento,sistema de lubrificação, unidade de recolha de sucata e outros componentes auxiliares, dotados de uma máquina fixa combinada com uma estrutura móvel da peça,O equipamento é especificamente otimizado para o mecanizado de vigas H de grandes dimensões.Suporta a produção automatizada contínua e proporciona uma eficiência de processamento e estabilidade operacionais excepcionais.

2A estrutura da máquina é constituída pelo leito principal, pelos conjuntos de mesa deslizante CNC, pelos mecanismos de apoio, pelas unidades de fixação superior, pelas unidades de fixação lateral e pelos sistemas de detecção de peças de trabalho.Os conjuntos de deslizamento CNC incluem slides de lado fixoDesenvolvido especificamente para usinagem de feixe H, cada conjunto deslizante integra uma placa deslizante, base de deslizamento, cabeça do fuso,Espinhas mecânicas de alta velocidade, cilindro de ferramenta, motor de frequência variável, servomotor, guias lineares e parafusos de condução de precisão, garantindo posicionamento preciso e desempenho de usinagem estável.

3O sistema de alimentação CNC é composto por suportes, mecanismos de transmissão de rack e pinion, servomotores, redutores e manipuladores de alimentação.o manipulador transfere com precisão as peças de trabalho do feixe H ao longo da direção do eixo X, assegurando um controlo preciso da alimentação e um posicionamento fiável durante todo o processo de usinagem.

4O sistema de manipulação de materiais inclui um transportador de entrada e um transportador de saída.para o transporte de perfis de aço, alcançar um posicionamento preciso do eixo Y e cooperar com o sistema de alimentação CNC para uma carga de material eficiente e estável.O transportador de saída é composto por suportes de descarga e conjuntos de rolos, permitindo o transporte suave das peças de trabalho acabadas após a usinagem.

5O sistema de arrefecimento utiliza uma combinação de métodos de arrefecimento interno e externo, utilizando a tecnologia de lubrificação de névoa de óleo para uma efetiva dissipação de calor durante as operações de perfuração.Esta solução de arrefecimento avançada reduz o consumo de líquido de arrefecimento, melhora a eficiência dos custos de produção, apoia a fabricação ecológica e prolonga a vida útil da ferramenta de perfuração minimizando o desgaste térmico.

6O sistema hidráulico fornece um suporte de potência fiável para o mecanismo de fixação superior, o mecanismo de fixação lateral, os cilindros de ferramentas e outros componentes acionados hidráulicamente,assegurar a fixação estável da peça de trabalho e o funcionamento fiável da máquina.

7O sistema pneumático fornece energia de ar comprimido para o manipulador de alimentação, cilindros de detecção e outros componentes acionados pneumaticamente,garantir uma resposta rápida e um desempenho confiável da automação.

8O sistema de lubrificação combina a lubrificação automática centralizada com métodos de lubrificação manual.O sistema de lubrificação centralizado fornece lubrificação oportuna e precisa para componentes móveis críticos, incluindo guias lineares e conjuntos de parafusos de chumbo, reduzindo eficazmente o desgaste mecânico e mantendo a precisão de usinagem a longo prazo.

9O sistema de controlo da máquina integra um computador industrial, um controlador PLC e componentes de controlo relacionados para proporcionar uma operação inteligente e automatizada.Os programas de processamento podem ser gerados importando desenhos CAD ou inserindo parâmetros de usinagem através de interfaces USB ou entrada de tecladoOs programas podem ser armazenados, chamados, exibidos e transferidos de acordo com os números de partes sempre que necessário.O sistema também suporta o ajuste manual dos parâmetros de usinagem individuais, permitindo a execução automática completa de todo o ciclo de produção, melhorando significativamente a flexibilidade operacional e a eficiência de fabrico.

Durante as sessões de demonstração de amostras, a viga CNC e a perfuração de chapas de metal, marcação, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesAs amostras apresentadas nestas demonstrações destacam claramente a capacidade do equipamento para conseguir uma colocação precisa dos furos, fios limpos e padrões de marcação bem definidos.Assim, ilustrando completamente a sua precisão excepcional e confiabilidade em aplicações do mundo real.

A máquina CNC de perfuração, marcação e corte de feixe H de alta velocidade é utilizada principalmente em instalações de fabricação de estruturas de aço e projetos de construção de pontes.assegura a precisão de usinagem das vigas H utilizadas em estruturas e estruturas de suporte, proporcionando uma base sólida para a montagem estável de construções de aço.Melhorar a integridade estrutural das pontes e permitir-lhes suportar eficazmente cargas de longa duraçãoCom a sua excepcional eficiência operacional, esta máquina oferece um apoio fiável para estes sectores essenciais de infra-estruturas, contribuindo para o bom andamento dos projectos relacionados.
