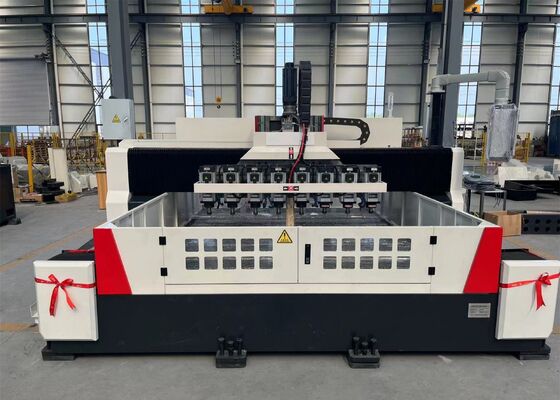

Modelo 2215ER20 Máquina de peneira CNC de telha de parede 2200*1500mm Tamanho da peça
Aplicações:
É utilizado principalmente para perfuração eficiente de peças de trabalho, tais como placas de peneira e placas finas dentro do seu intervalo de espessura efetiva.Pode perfurar buracos em partes de material único e material compostoO processo de usinagem é controlado digitalmente, tornando a operação muito conveniente.
Configuração do parâmetro:
| Tamanho da peça |
LxW |
2200*1500 mm |
| Altura do pórtico |
200 mm |

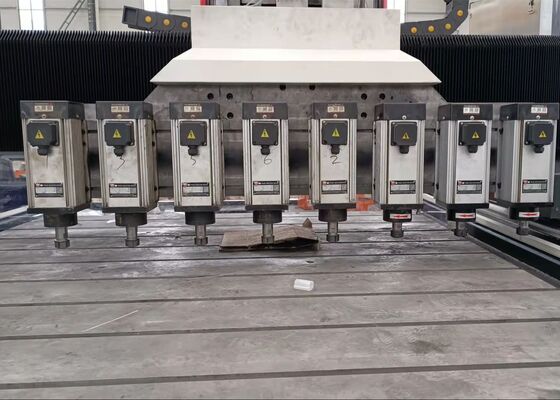

| Cabeça de perfurador de ram deslizante vertical |
Qty. |
13 |
| Furo de fuso cónico |
ER20 |
| Diâmetro máximo de perfuração |
Φ 1-Φ6 mm |
| Velocidade do fuso |
50-12000r/min |
| Potência do motor do servo-fuso |
2.2KW |
| Conversor de frequência |
13*2,2 kW |
| Distância entre a extremidade inferior do fuso e a mesa de trabalho |
0-200 mm |
| Movimento lateral da cabeça motriz |
Max.corrida horizontal |
1500 mm |
| Velocidade de movimento lateral |
0 ~ 7 |
| Servo motor de potência para movimento lateral |
2.4*1 |
| Movimento longitudinal do pórtico |
Max. curso de alimentação |
2200 |
| Velocidade de movimento da alimentação |
0~7 m/min |
| Potência do servomotor de alimentação |
2*2,4kw |
| Movimento vertical de alimentação do carvalho |
Max. curso |
200 mm |
| Velocidade de movimento |
0~7m/min |
| Potência do servomotor |
2.4kW*1 (freio) |
| Precisão de posicionamento em três eixos |
X/Y/Z/A/B/C |
± 0,015/1000 mm |
| Precisão de posicionamento repetido em três eixos |
X/Y/Z/A/B/C |
± 0,01/1000 mm |
Estrutura da máquina:

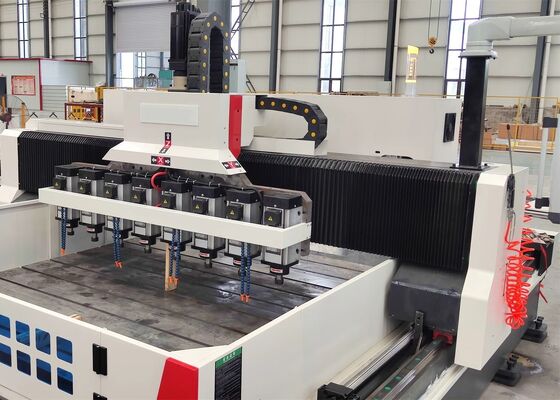

Composto principalmente por uma mesa de trabalho, um pórtico móvel, uma sela móvel, várias cabeças de força de perfuração, um dispositivo de lubrificação automática, dispositivos de proteção, um dispositivo de refrigeração circulante,um sistema de controlo digitalA máquina-ferramenta, apoiada e guiada por pares de guias de rolamento e accionada por pares de parafusos de chumbo de precisão, possui uma elevada precisão de posicionamento e repetibilidade.
1. Dispositivos de lubrificação e protecção automáticos:
Esta máquina-ferramenta está equipada com um dispositivo de lubrificação automática de distribuição de pressão volumétrica fabricado em Taiwan, que pode lubrificar automaticamente todas as partes móveis, tais como guias, parafusos de chumbo,e engrenagensOs eixos X e Y são equipados com capas protetoras à prova de poeira e a mesa de trabalho é rodeada por defletores à prova de salpicadas.
2Sistema CNC completo de Valor Absoluto do Bus Keyuan
Este é um sistema dedicado para máquinas de perfuração e fresagem CNC Keyuan. Os motores são acionados por servomotores de valor absoluto de alta precisão.uma interface operacional chinesa, e suporta entrada USB no local/externa.
3Função de memória desligada
Em caso de interrupção súbita da corrente ou de outra interrupção operacional, esta função permite a recuperação rápida e conveniente da localização do último buraco perfurado antes da interrupção da corrente.Os operadores podem então proceder rapidamente ao próximo passo, poupando tempo de busca.
4Interferômetro a laser:
Um interferômetro a laser da empresa britânica RENISHAW é utilizado para calibração, inspeccionando e compensando com precisão o erro de passo, reação negativa, precisão de posicionamento,e repetibilidade para garantir a estabilidade dinâmica e estática da máquina e a precisão de usinagemInspecção de barra de esferas: cada máquina é inspeccionada com uma barra de esferas da empresa britânica RENISHAW para calibrar a verdadeira circularidade e a precisão geométrica da máquina.e, simultaneamente, realiza experimentos de corte circular para garantir a precisão de usinagem 3D da máquina e precisão circularidade.
