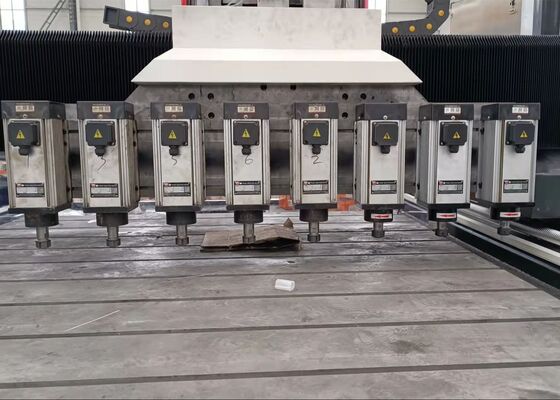

Máquina de perfuração de placa de peneira CNC 13 peças cabeça de perfuração de ram deslizante vertical

Máquina de perfuração de placa de peneira CNC com 13 cabeçotes de perfuração de ram deslizante vertical

Aplicações:

Esta máquina é projetada principalmente para a perfuração de alta eficiência de peças de trabalho, como placas perfuradas e chapas finas de aço dentro da faixa de espessura efetiva especificada. Ela é capaz de usinar furos passantes em componentes de material único e de material composto. Todo o processo de usinagem é controlado por um sistema CNC digital, proporcionando operação conveniente e suportando produção automatizada, de alta precisão, multiproduto e de alto volume.

Configuração de parâmetros:

Estrutura da máquina:

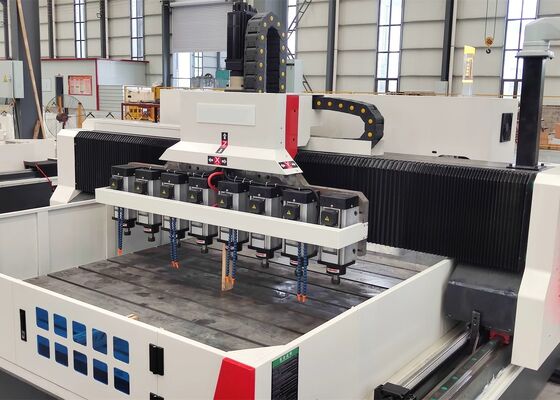

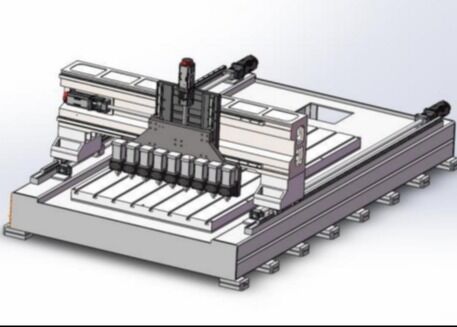

A máquina é composta principalmente por uma mesa de trabalho, pórtico móvel, carro móvel, múltiplos cabeçotes de perfuração, sistema de lubrificação automática, dispositivos de proteção, sistema de refrigeração circulante, sistema de controle CNC e sistema elétrico. Os eixos são suportados e guiados por guias lineares de rolamento e acionados por conjuntos de fusos de esferas de precisão, proporcionando excelente precisão de posicionamento e repetibilidade.

1. Dispositivos de Lubrificação Automática e Proteção:

A máquina é equipada com um sistema de lubrificação automática de distribuição de pressão volumétrica fabricado em Taiwan, que fornece lubrificante automaticamente aos componentes móveis críticos, incluindo guias, fusos e engrenagens, garantindo lubrificação completa sem zonas mortas e estendendo efetivamente a vida útil da máquina. Capas de proteção à prova de poeira são instaladas nos conjuntos dos eixos X e Y, enquanto defletores de proteção à prova de respingos são dispostos ao redor da mesa de trabalho para aumentar a proteção operacional.

2. Sistema CNC Absoluto Integrado com Barramento Keyuan

O equipamento adota um sistema CNC Keyuan dedicado desenvolvido para aplicações de perfuração e fresamento CNC. O sistema de acionamento utiliza motores servo absolutos de alta precisão para alcançar controle de movimento preciso e confiável. O sistema é equipado com uma interface de comunicação RS232, display colorido, interface de operação em idioma chinês e suporte para entrada de dados USB local e externa, proporcionando gerenciamento de programas e transferência de dados convenientes.

3. Função de Memória de Falha de Energia

Em caso de interrupção inesperada de energia ou outra parada operacional, a função de memória de falha de energia permite que o operador identifique e restaure rapidamente a posição de usinagem correspondente ao último furo concluído. Este recurso reduz o tempo de recuperação de posição e permite que a produção seja retomada eficientemente a partir do ponto de usinagem apropriado.

4. Interferômetro a Laser:

Um interferômetro a laser RENISHAW do Reino Unido é utilizado para calibração de precisão da máquina. Ele mede e compensa com precisão erros de passo, folga, precisão de posicionamento e repetibilidade, mantendo assim o desempenho dinâmico e estático da máquina, bem como a precisão geral de usinagem. Inspeção por Ballbar: Cada máquina é inspecionada usando um sistema de ballbar RENISHAW do Reino Unido para avaliar a circularidade e a precisão geométrica. Testes de corte de interpolação circular também são realizados para verificar a precisão de usinagem tridimensional e o desempenho da circularidade, garantindo qualidade consistente da máquina e precisão confiável em aplicações práticas.
