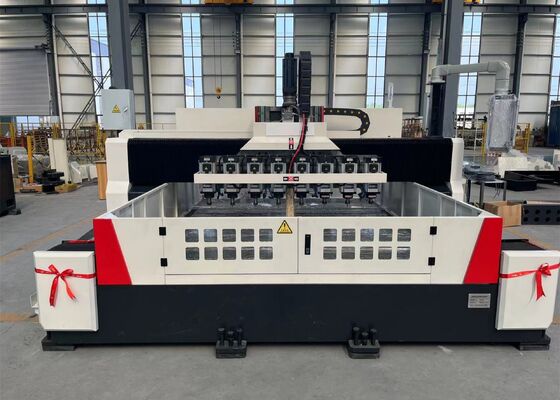

ER25 Máquina de perfuração de placa de tela CNC com fuso de fuso de fuso de fuso de fuso de fuso de fuso de fuso de fuso de fuso de fuso de fuso de fuso

Máquina de perfuração CNC com placa de tela de cone de fuso ER25 e diâmetro máximo de perfuração de Φ 1-Φ6mm

Aplicações:

Este equipamento é desenvolvido principalmente para a perfuração de alta eficiência de peças como placas perfuradas, placas de peneira e chapas de aço finas dentro da faixa de espessura de usinagem aplicável. É capaz de produzir furos passantes em componentes de materiais homogêneos e compósitos. Toda a operação de usinagem é controlada por um sistema de controle digital CNC, garantindo operação conveniente, ao mesmo tempo em que suporta fabricação automatizada, de alta precisão, multiespecificação e de grande volume.

Configuração de parâmetros:

Estrutura da máquina:

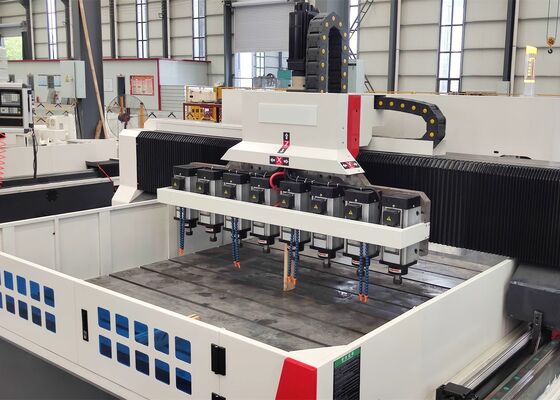

A máquina-ferramenta compreende principalmente uma mesa de trabalho, um pórtico móvel, uma sela móvel, múltiplas unidades de fuso de perfuração, um sistema de lubrificação automática centralizada, conjuntos de proteção, um sistema de refrigeração circulante, um sistema de controle CNC e um sistema de controle elétrico. Os eixos móveis são guiados por guias lineares de rolamento de precisão e acionados por conjuntos de fusos de esferas de alta precisão, proporcionando excelente precisão de posicionamento, repetibilidade e estabilidade operacional.

1. Mesa de trabalho:
A base da máquina e a mesa de trabalho são fabricadas como componentes integrados de ferro fundido cinza (HT250). Após tratamento secundário de recozimento e envelhecimento, as fundições passam por usinagem de precisão para obter excelente rigidez estática e dinâmica, evitando efetivamente a deformação. A superfície da mesa de trabalho é acabada com precisão e incorpora ranhuras em T logicamente posicionadas para fixação segura e conveniente da peça. Uma guia linear de alta precisão é instalada em cada lado da base da máquina, proporcionando distribuição uniforme de carga pelas guias e aumentando substancialmente a rigidez geral, bem como a resistência à tração e compressão da máquina-ferramenta. O mecanismo de acionamento adota um motor servo CA combinado com um conjunto de fuso de esferas de precisão para acionamento síncrono em ambos os lados, permitindo que o pórtico se mova com precisão ao longo do eixo Y. Parafusos de nivelamento ajustáveis são dispostos sob a base, facilitando o nivelamento e o alinhamento convenientes da base e da mesa de trabalho.

2. Pórtico móvel:
O pórtico móvel é fabricado em ferro fundido cinza (HT250) através de processos de fundição e usinagem de precisão. Duas montagens de guias lineares de rolamento de alta capacidade de carga, dois conjuntos de fusos de esferas de precisão e dois servomotores são instalados na parte frontal do pórtico, permitindo que os slides do cabeçote se movam suavemente ao longo do eixo Y. Cada slide do cabeçote é equipado com um cabeçote de perfuração independente. O movimento do pórtico é controlado com precisão por servomotores que transmitem movimento aos fusos de esferas através de acoplamentos de precisão, garantindo posicionamento estável e preciso.

3. Sela móvel:
A sela móvel é um conjunto estrutural de ferro fundido usinado com precisão, projetado para fornecer movimento estável e preciso da unidade de perfuração. Ela incorpora duas guias endurecidas CNC de alta capacidade de carga, um conjunto de fuso de esferas de precisão e um redutor planetário de alta precisão acoplado a um servomotor. Esta configuração aciona o cabeçote de perfuração ao longo do eixo Z e permite aproximação rápida, avanço controlado, recuo rápido e operações de parada. O sistema também fornece funções de quebra de cavaco automática, evacuação de cavaco e pausa programada para melhorar a eficiência da usinagem e a conveniência operacional.

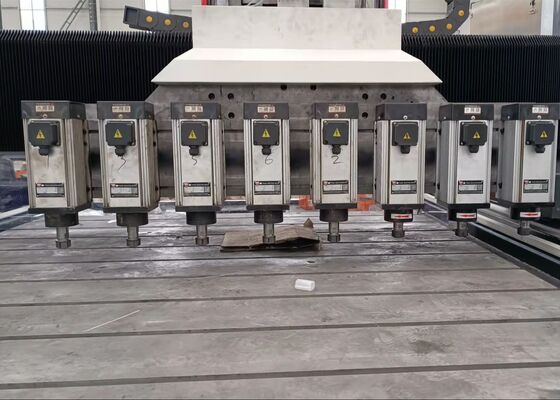

4. Cabeçote de perfuração:
O cabeçote de perfuração é equipado com um motor de fuso trifásico dedicado que aciona diretamente um conjunto de fuso de precisão. O fuso é suportado por uma configuração de rolamento de contato angular japonês de cinco fileiras, consistindo em três rolamentos na frente e dois atrás, proporcionando operação estável e ajuste de velocidade do fuso sem degraus. O mecanismo de avanço é acionado por um servomotor em combinação com um conjunto de fuso de esferas de precisão. Os movimentos dos eixos X e Y suportam ligação coordenada sob controle de semifechamento, permitindo operações de interpolação linear e circular. O nariz do fuso é configurado com um porta-ferramentas ER para acomodar as ferramentas de perfuração correspondentes e garantir a fixação confiável da ferramenta.
