Máquina de perfuração de grampo CNC de alta velocidade para fenda de fenda ER20
Aplicações:
Esta máquina é concebida principalmente para a perfuração de peças de trabalho de alta eficiência, tais como placas de peneira e placas finas dentro da faixa de espessura aplicável.É capaz de produzir furos em componentes de material único e de material compostoAs operações de usinagem são controladas através de um sistema digital, proporcionando um processo de operação fácil de usar e uma gestão de produção eficiente.de alta precisão, multi-especificação e fabricação em grande volume.
Configuração do parâmetro:
| Tamanho da peça |
LxW |
3000x1000 mm |
| Altura do pórtico |
200 mm |
| Cabeça de perfurador de ram deslizante vertical |
Qty. |
8 |
| Furo de fuso cónico |
ER20 |
| Diâmetro máximo de perfuração |
Φ 1-Φ6 mm |
| Max.espessura |
≤ 180 mm |
| Potência do motor do servo-fuso |
2.2kW |
| Conversor de frequência |
8x2,2 kW |
| Distância entre a extremidade inferior do fuso e a mesa de trabalho |
0-200 mm |
| Movimento lateral da cabeça motriz |
Max. curso horizontal |
1000 mm |
| Velocidade de movimento lateral |
0 ~ 7 r/min |
| Servo motor de potência para movimento lateral |
2.4kW |
| Movimento longitudinal do pórtico (eixo Y) |
Max. curso de alimentação |
3000 mm |
| Velocidade de movimento da alimentação |
0~7 m/min |
| Potência do servomotor de alimentação |
2x2,4 kW |
| Movimento de alimentação vertical do carvalho (eixo Z) |
Max. curso |
200 mm |
| Velocidade de movimento |
0~7 m/min |
| Potência do servomotor |
2.4kW |
| Precisão de posicionamento em três eixos |
X/Y/Z/A/B/C |
±0.015/1000 mm |
| Precisão de posicionamento repetido em três eixos |
X/Y/Z/A/B/C |
±0.01/1000 mm |
Estrutura da máquina:

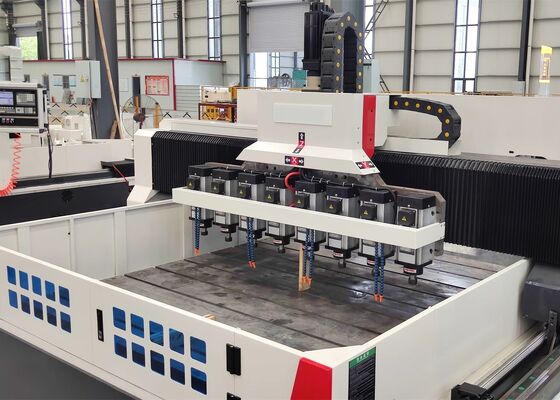

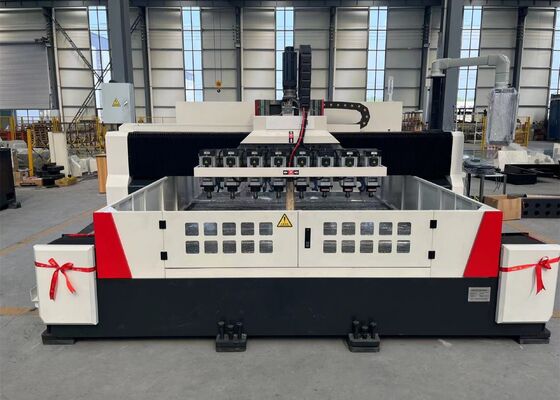

A máquina é constituída principalmente por uma mesa de trabalho, um pórtico móvel, uma sela móvel, várias cabeças de força de perfuração, um sistema automático de lubrificação, conjuntos de proteção, um sistema de arrefecimento circulante,Sistema de controlo CNC digitalOs conjuntos de guias lineares de rolamento fornecem suporte estrutural e orientação, enquanto os conjuntos de parafusos de esferas de precisão fornecem transmissão de movimento precisa,garantir uma elevada precisão de posicionamento e repetibilidade durante todo o processo de usinagem.
1Mesa de trabalho:
O leito da máquina e a mesa de trabalho são fabricados como fundições integrais de ferro fundido cinza (HT250).Os componentes são trabalhados com precisão para obter uma rigidez estática e dinâmica excepcional, mantendo uma excelente estabilidade dimensional e resistência à deformação.A superfície da mesa de trabalho é de acabamento de precisão e inclui ranhuras em T sistematicamente dispostas para uma fixação eficiente e segura da peça.Dois guias lineares de alta precisão são instalados em cada lado da base do leito, proporcionando uma distribuição equilibrada da carga entre os slides de guia e aumentando significativamente a rigidez estrutural, a resistência à tração e a resistência à compressão da máquina-ferramenta.O mecanismo de acionamento utiliza um servomotor AC combinado com um conjunto de parafusos de esferas de precisão em uma configuração de ação de dois lados, permitindo um movimento estável e preciso do pórtico ao longo do eixo Y. Os parafusos de nivelamento ajustáveis estão uniformemente posicionados na parte inferior do leito,permitindo um ajustamento conveniente do nível e do alinhamento da cama e da mesa de trabalho.
2Porta-malas móvel:
O pórtico móvel é produzido a partir de ferro fundido cinza (HT250) por fundição e usinagem de precisão, proporcionando uma base estrutural robusta e rígida.A secção frontal do pórtico é equipada com dois conjuntos de guias lineares de rolagem de alta capacidade de carga, dois conjuntos de conjuntos de parafusos de esferas de precisão e dois servomotores, permitindo que os slides da cabeça de transmissão se desloquem com precisão ao longo do eixo Y.Cada slide da cabeça de accionamento é equipado com uma cabeça de accionamento de perfuração individual para operações de usinagemO movimento do pórtico é conduzido por servomotores através de acoplamentos de precisão que transmitem o movimento para os conjuntos de parafusos de esferas, garantindo um movimento suave, transmissão confiável e posicionamento preciso.
3- Selim em movimento.
A sela móvel é um conjunto estrutural de ferro fundido de precisão projetado para fornecer suporte estável e posicionamento preciso para a cabeça de perfuração.É equipado com dois guias de alta capacidade de carga CNC endurecido slides, um conjunto de parafusos de esferas de precisão e um redutor planetário de alta precisão ligado a um servomotor.Esta configuração de transmissão impulsiona a cabeça de perfuração ao longo do eixo Z e suporta aproximação rápida, alimentação controlada, retracção rápida e operações de parada. Incorpora também funções automáticas de quebra de chips, remoção de chips e pausa,Melhorar a continuidade da usinagem e a eficiência operacional.
4. Cabeça de potência de perfuração:

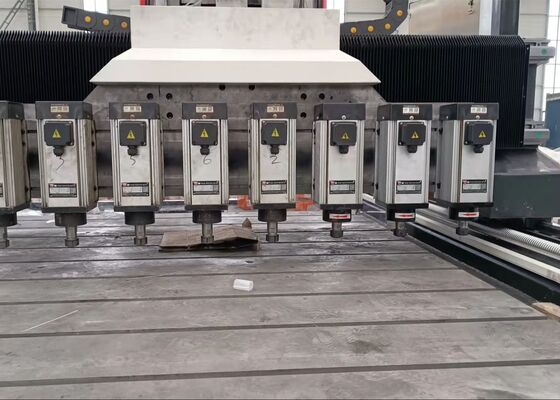

A cabeça de força de perfuração está equipada com um motor de fuso trifásico dedicado que aciona diretamente o conjunto de fuso de precisão.O fuso é suportado por uma configuração de rolamento de contato angular japonês de cinco linhas, constituído por três rolamentos na parte da frente e dois na parte traseira, que proporcionam um suporte estável ao eixo e permitem um ajuste de velocidade gradual.O mecanismo de alimentação é accionado por um servomotor acoplado a um conjunto de parafusos de esferas de precisãoOs sistemas de eixo X e eixo Y suportam um movimento coordenado sob controlo de circuito semi-fechado,que permitam à máquina realizar operações de interpolação tanto lineares como circularesO nariz do fuso é equipado com um suporte de ferramentas ER para assegurar a fixação segura e precisa das ferramentas de perfuração.
