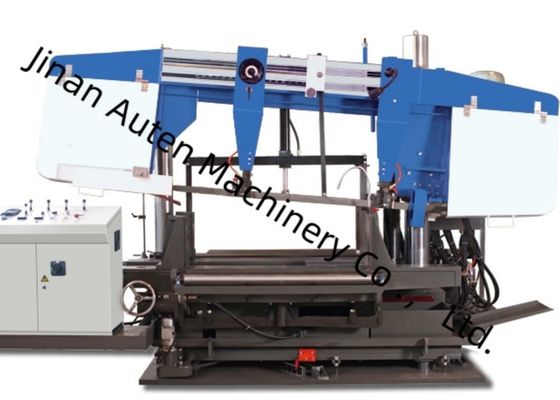

3pcs Espinhas de perfuração CNC H/I Máquina de perfuração e serragem de vigas 100~600mm

3pcs Fuso de Perfuração CNC Máquina de Perfuração e Serragem de Vigas H/I 100～600mm Faixa de Altura

Finalidade da linha de produção:

Esta linha de produção foi projetada principalmente para realizar operações de perfuração, marcação e fresagem em aço perfilado, como vigas H e cantoneiras — materiais-chave amplamente utilizados na construção de estruturas de aço, engenharia de pontes e fabricação de equipamentos pesados. Ela foi projetada para lidar com essas tarefas de processamento essenciais com alta precisão, garantindo que o aço perfilado acabado atenda aos rigorosos requisitos dimensionais e estruturais das aplicações industriais.

PrincipalEspecificações:

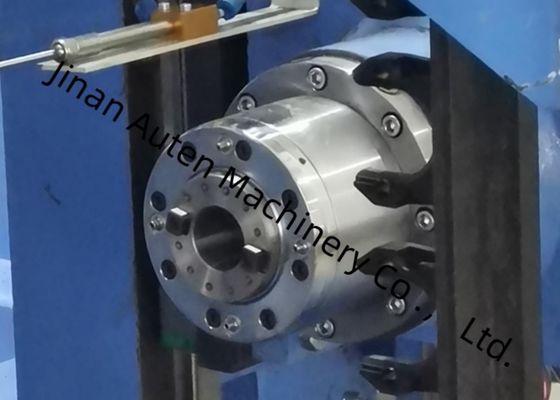

O cabeçote de perfuração é equipado com 3 fusos de alta velocidade BT40, que são usados para realizar operações de perfuração nas três faces das peças de aço — com um fuso dedicado a cada face. O magazine de ferramentas tipo linha correspondente tem capacidade para até 4 especificações de ferramentas. Este cabeçote suporta a conversão de desenhos CAD em programas de usinagem; ele também permite a operação síncrona multi-threaded, permitindo o agendamento racional de tarefas como perfuração, movimento da peça, troca de ferramentas e posicionamento do fuso. Isso torna possível concluir duas ou três dessas tarefas simultaneamente, melhorando significativamente a eficiência da produção.

Componentes:

Esta linha de produção é composta principalmente por uma mesa de material horizontal de carregamento, uma máquina principal de perfuração 3D, um canal de avanço de perfuração 3D, um dispositivo de alimentação de perfuração 3D, um canal de descarga de perfuração 3D, um sistema de resfriamento, um sistema hidráulico, um sistema pneumático, um sistema de lubrificação, um sistema elétrico e outros componentes associados. A linha de produção adota uma estrutura de leito fixo e peça móvel, o que facilita efetivamente os processos de produção automatizados e garante uma operação estável durante a usinagem contínua.

1. Mesa de Material Horizontal de Carregamento
Este componente compreende um suporte de mesa de material, uma corrente transportadora, um motor de engrenagem e outras peças associadas, e foi projetado para transportar peças de aço para o canal de alimentação. A mesa de material horizontal de carregamento está conectada à máquina de endireitamento adquirida pelo cliente, garantindo uma integração perfeita no fluxo de trabalho de produção existente do cliente.

2. Canal de Alimentação de Perfuração Tridimensional
O canal de alimentação de perfuração tridimensional adota rolos de alimentação para conectar com a máquina de endireitamento no local do cliente. Ele recebe os perfis endireitados e os transporta automaticamente para a posição de fixação do carrinho de alimentação. Nesta configuração, a altura do plano superior do rolo em relação ao solo é definida em 800 mm; se a máquina de endireitamento tiver uma altura diferente, o usuário deverá fazer os ajustes correspondentes. O canal de alimentação foi projetado para suportar peças a serem processadas. Um interruptor fotoelétrico é instalado na extremidade frontal do canal para detectar a extremidade frontal da peça, determinando assim a referência de processamento na direção X. Além disso, um dispositivo de empurrar lateralmente prende a peça com firmeza e a pressiona contra os rolos de posicionamento lateral, realizando o posicionamento grosseiro da peça na direção Y.

Em sessões de demonstração de amostras, por exemplo, a máquina-ferramenta pode demonstrar efetivamente suas capacidades de usinagem por meio de amostras padrão de vigas H (com larguras de flange e espessuras de alma variadas) e amostras de aço canal de diferentes dimensões. Essas amostras exibidas demonstram claramente a capacidade da máquina-ferramenta de obter posicionamento preciso de furos, roscas lisas e padrões de marcação claros — refletindo totalmente sua alta precisão e confiabilidade em cenários de aplicação prática.

A Máquina de Perfuração de Vigas H CNC de Alta Velocidade é implantada principalmente em oficinas de estruturas de aço e projetos de construção de pontes. Dentro das oficinas de estruturas de aço, ela realiza usinagem de precisão em vigas H usadas para estruturas e estruturas de suporte, estabelecendo assim uma base sólida para a montagem estável de estruturas de aço. Em cenários de construção de pontes, ela realiza operações de perfuração de alta precisão em vigas H — isso contribui para melhorar a integridade estrutural das pontes, permitindo que elas suportem cargas de longo prazo. Sua alta eficiência operacional fornece suporte técnico confiável para esses setores de infraestrutura-chave, garantindo o bom andamento da implementação do projeto.
