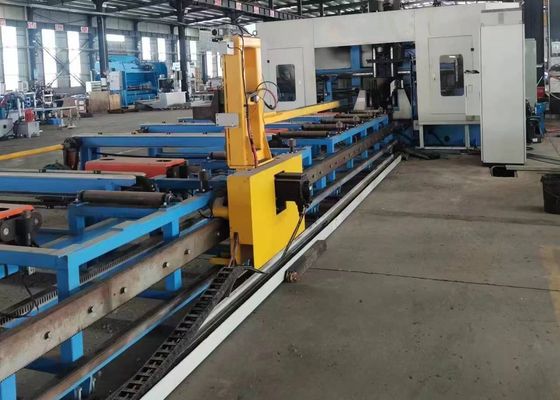

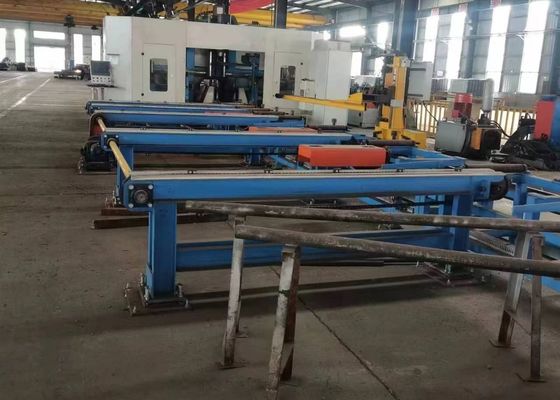

3 Revista de ferramentas BHD série CNC máquina de perfuração de alta velocidade para feixe 100-3000r/min velocidade do eixo
Aplicação:
A linha de máquinas de perfuração e corte de feixe H CNC é projetada principalmente para perfuração, toque, marcação e marcação de feixes H, aços de canal, aços angulares e outros tipos de materiais de aço.É amplamente utilizado nos sectores das estruturas de aço, incluindo construção, construção de garagens, fabricação de torres e projetos de estrutura de rede.
Especificações:
|
Modelo
|
BHD500/3 |
BHD700/3 |
BHD1000/3 |
BHD1250/3 |
|
H Largura da viga
Distância(mm)
|
100 ~ 500 |
100 ~ 700 |
100~1000 |
100~1250 |
|
H Altura da viga
Distância(mm)
|
100 ~ 500 |
100 ~ 500 |
100 ~ 500 |
100 ~ 600 |
|
Aço de canalização
Faixa de largura(mm)
|
100 ~ 500 |
100 ~ 700 |
100~1000 |
100~1250 |
|
Aço de canalização
Faixa de altura(mm)
|
100 ~ 250 |
100 ~ 250 |
100 ~ 250 |
100 ~ 300 |
|
Max. peça de trabalho
espessura(mm)
|
40 |
40 |
80 |
80 |
|
Max. peça de trabalho
comprimento (m)
|
12 ou 15 (opcional) |
|
Fusão de perfuração
O que é?
|
Total de 3 fusos, um fusão na unidade superior, lado esquerdo e lado direito, respectivamente
|
|
Furo do fuso
coníferas
|
BT2 serviços de informação |
BT2 serviços de informação |
BT2 serviços de informação |
BT2 serviços de informação |
|
Max.perfuração
Diâmetro (mm)
|
40 |
40 |
40 |
40 |
|
Motor de fusão
Potência (kW)
|
11 |
11/ 15 |
11/ 15 |
11/ 15 |
|
Velocidade do fuso
(r/min)
|
100 ~ 3000 |
100 ~ 3000 |
100 ~ 3000 |
100 ~ 3000 |
|
Alimentação do fuso
velocidade(m/min)
|
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
|
Alimentação no eixo X
velocidade(m/min)
|
0 ~ 40 |
0 ~ 20 |
0 ~ 20 |
0 ~ 20 |
|
Qty de ferramenta
Revista
|
3 |
3 |
3 |
3 |
|
Revista de ferramentas
Tipoe capacidade
|
Tipo de linha, 3x4 (facultativo) |
|
Unidade de marcação
(facultativo)
|
Tipo de disco, 36 caracteres, tamanho de caracteres Φ10 mm
|
| Sistema CNC |
Alemão, Japão, China INVT
|
| Método de arrefecimento |
Refrigeração por pulverização, refrigeração interna + refrigeração externa |
|
Máquina em geral
Tamanho (m)
|
Cerca de 32x5x3.5 |
Cerca de 33x5,5x3.5 |
Cerca de 33x5,5x3.5 |
Cerca de 33x6x3.5 |
| Potência total (kW) |
Cerca de 55 anos. |
Cerca de 55 anos. |
Cerca de 60 |
Cerca de 60 |
Os parâmetros acima podem ser ajustados e alterados de acordo com as exigências específicas do cliente.
1Um dispositivo de perfuração essencial e especializado, adaptado para a indústria da construção de estruturas de aço.
2. Capaz de perfurar furos em três superfícies de vigas H e aços de canal simultaneamente, proporcionando alta precisão e eficiência.
3Equipado com 7 eixos CNC, realiza automaticamente operações precisas de alimentação e posicionamento.
4Suporta o reconhecimento de desenhos de peças de trabalho AUTOCAD e DSTV e pode convertê-los em programas de usinagem.
Características do produto
1O mecanismo de alimentação do equipamento utiliza um sistema de fixação e alimentação baseado num carro CNC.Esta configuração avançada não só permite o transporte rápido de material para satisfazer as necessidades de produção eficiente, mas também garante uma precisão de posicionamento excepcional, estabelecendo efectivamente uma base sólida para processos de usinagem subsequentes estáveis e precisos.
2Três fendões de alta velocidade BT40 são utilizados para operações de perfuração nas três superfícies de vigas H.e a velocidade de rotação do fuso pode atingir até 3000 rpmAlém disso, as fichas geradas durante o processo de perfuração são transportadas através de um transportador de fichas tipo cadeia.
3O sistema de arrefecimento adopta a tecnologia de arrefecimento por neblina, integrando funções de arrefecimento internas e externas.Cada caixa de fuso de perfuração é equipada com um bico de refrigeração externo e um conector de refrigeração internoA refrigeração interna e externa podem ser utilizadas independentemente ou simultaneamente.
4Um sistema de troca automática de ferramentas (ATC) pode ser configurado com base nos requisitos do cliente.Assim, poupando tempo de funcionamento e aumentando a eficiência geral do trabalho.
Durante as sessões de demonstração de amostras, a viga CNC e a perfuração, marcação, and shearing machine can effectively demonstrate its processing capabilities when operating on standard H-beam samples—with different flange widths and web thicknesses—and channel steel samples of various dimensionsAs amostras apresentadas nestas demonstrações ilustram claramente a capacidade da máquina-ferramenta para conseguir um posicionamento preciso dos furos, roscas de contacto suaves e padrões de marcação claros,refletindo plenamente a sua alta precisão e fiabilidade em cenários práticos de aplicação.
A máquina CNC de perfuração, marcação e corte de feixe H de alta velocidade é aplicada principalmente em oficinas de estruturas de aço e projetos de construção de pontes.Realiza a usinagem de precisão de vigas H utilizadas para estruturas e estruturas de suporte, estabelecendo assim uma base sólida para a montagem estável de estruturas de aço.Isto não só ajuda a melhorar a estabilidade estrutural das pontes, mas também permite que elas suportem cargas a longo prazo.Com uma elevada eficiência operacional, a máquina fornece um apoio fiável para estes domínios essenciais de infra-estruturas e assegura o bom andamento dos projectos relacionados.
