Máquina de perfuração de feixe CNC BT40 Fusões de diâmetro de buraco de 40 mm para aplicações de estruturas de aço

Máquina de perfuração de feixe CNC BT40 Fusões de diâmetro de buraco de 40 mm para aplicações de estruturas de aço

Aplicação:

Este centro de usinagem é especialmente concebido para operações de perfuração em vigas H. Equipado com três fendões de perfuração de alta velocidade,Realiza processos de perfuração em peças de trabalho com uma eficiência excepcionalCom uma precisão de usinagem superior e capacidades operacionais fáceis de usar, este equipamento serve como uma solução crítica de alto desempenho na indústria de estruturas de aço.É amplamente utilizado em setores-chave, incluindo engenharia de construção, infra-estruturas de pontes, produção de mastros de torres e projectos de estrutura de rede.

Especificações:

Características do produto

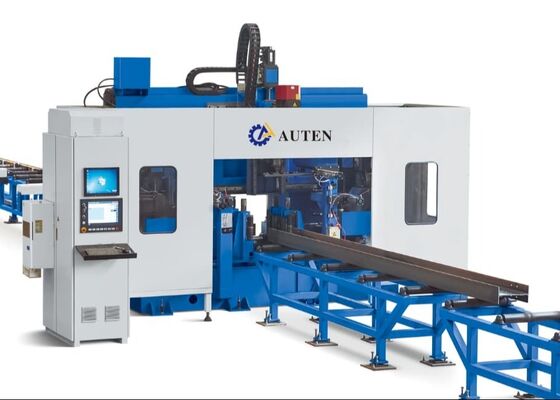

1Esta máquina de perfuração e corte de feixe 3D H é constituída principalmente pelo corpo da máquina principal, sistema de alimentação CNC, transportador de material, sistema elétrico, sistema hidráulico, sistema de arrefecimento,sistema de lubrificaçãoA máquina-ferramenta, com uma estrutura fixa e uma configuração de peça móvel, é muito adequada para o processamento de feixes de H em grande escala.Permite operações de produção contínuas e caracteriza-se por um elevado grau de automação.

2O corpo da máquina de perfuração é composto pelo leito, pelos conjuntos da mesa deslizante CNC, pelos dispositivos de apoio, pelos dispositivos de prensagem superior, pelos dispositivos de prensagem lateral e pelos dispositivos de detecção.Os componentes da mesa deslizante CNC incluem o lado fixoEspecificamente concebidos para operações de perfuração em H-beam, os conjuntos de mesas deslizantes consistem numa placa deslizante, numa base de mesa deslizante,um cabeçote de fuso, um fuso mecânico de alta velocidade, um cilindro de ferramenta, um motor de frequência variável, um servomotor, guias lineares e parafusos de chumbo.

3O sistema de alimentação CNC é composto por suportes, engrenagens, racks, servomotores, redutores e manipuladores.permitindo assim a alimentação do feixe H e o posicionamento preciso da peça.

4O transportador de material é dividido em um transportador de entrada e um transportador de saída.com um diâmetro superior a 50 mm,, alcançar o posicionamento na direção Y dos espaços em branco e cooperar com o dispositivo de alimentação CNC para completar o processo de alimentação do material.O transportador de saída é composto por suportes de canal de material e rolos de suporte, e é especificamente utilizado para o transporte de peças acabadas.

5O sistema de arrefecimento adota métodos de arrefecimento interno e externo, aproveitando a névoa de óleo para arrefecer o poço.sustentabilidade ambiental, e minimizar o desgaste da broca.

6O sistema hidráulico é responsável pela alimentação do dispositivo de prensagem superior, do dispositivo de prensagem lateral, do cilindro de ferramenta e de outros componentes relevantes.

7O sistema pneumático é concebido para fornecer energia para o manipulador, cilindro de ensaio e equipamento equivalente.

8O sistema de lubrificação utiliza uma combinação de lubrificação centralizada e lubrificação manual.A lubrificação centralizada é aplicada principalmente para a lubrificação cronometrada e quantitativa dos principais guias lineares e parafusos de chumbo.

9O sistema de controlo da máquina-ferramenta consiste num computador anfitrião, PLC e outros componentes associados.Os programas de processamento são criados inserindo desenhos CAD ou parâmetros de processamento através de uma interface USB ou tecladoEstes programas de processamento podem ser armazenados, recuperados, exibidos e transmitidos a qualquer momento de acordo com os números de partes.A máquina-ferramenta não só é capaz de realizar o ajuste manual e controle de parâmetros de processamento individuais, mas também capaz de alcançar o controle totalmente automatizado para todo o fluxo de trabalho de processamento.

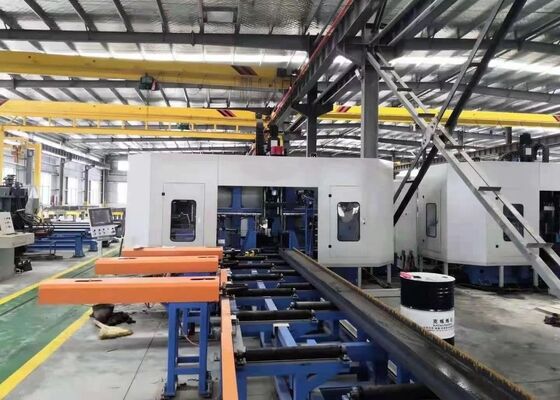

Durante as sessões de demonstração de amostras, a viga CNC e a perfuração de chapas de metal, marcação, and shearing machine can adequately showcase its processing capabilities when operating on standard H-beam samples—featuring varying flange widths and web thicknesses—and channel steel samples of diverse dimensionsOs exemplares apresentados nestas demonstrações ilustram claramente a capacidade do equipamento para conseguir um posicionamento preciso dos furos, roscas suaves e padrões de marcação distintos.refletindo plenamente a sua alta precisão e fiabilidade em cenários práticos de aplicação.

A máquina CNC de perfuração, marcação e corte de feixe H de alta velocidade é utilizada principalmente em instalações de fabricação de estruturas de aço e projetos de construção de pontes.fornece uma usinagem de precisão para feixes H aplicados em estruturas de estrutura e de suporteNo que respeita às estruturas de aço, a construção de pontes deve ser concebida de modo a permitir uma base sólida para a montagem estável das estruturas de aço.O equipamento realiza operações de perfuração de alta precisão em vigas H. Isto não só aumenta a estabilidade estrutural das pontes, mas também permite que elas suportem efetivamente cargas de longo prazo.Com uma excelente eficiência operacional, a máquina oferece um apoio fiável para estes sectores essenciais de infra-estruturas e garante o bom andamento dos projectos relacionados.
