Modelo ADM2532 Máquina CNC de perfuração e marcação de ângulos

Modelo ADM2532 Máquina CNC de perfuração e marcação de ângulos

Utilização do produto:

Esta linha de produção de perfuração de aço CNC de ângulo é projetada especificamente para os procedimentos de perfuração e estampagem de grandes dimensões,aço angular de alta resistência, um material essencial utilizado exclusivamente no fabrico de torres de linhas de transmissãoA linha de produção permite a usinagem de alta precisão de todos os furos necessários no aço angular, oferecendo qualidade superior de furos, precisão posicional precisa, eficiência de produção excepcional,e desempenho automatizado avançado.

Parâmetros principais:

Características do produto:

A linha de produção de perfuração de aço por ângulo CNC adota uma configuração de processamento altamente automatizada,com um sistema de carga automático integrado, constituído por um transportador de alimentação transversal e um mecanismo de carga rotativo, um sistema automático de descarga e uma unidade inteligente de alimentação da peça.As operações de marcação e de marcação no aço de ângulo podem ser concluídas num único ciclo de usinagem contínua sem intervenção manual durante o processamentoEsta automação integrada minimiza as necessidades de mão-de-obra, aumenta a produtividade, mantém a qualidade de processamento consistente e garante um funcionamento confiável e estável dos equipamentos.

A unidade de marcação da linha de produção de punção e marcação de aço de ângulo CNC adota uma estrutura rígida de quadro fechado,fornecendo excelente estabilidade mecânica e precisão de marcação sustentada durante toda a operação contínuaO conjunto é constituído por uma base de apoio fixa montada no quadro da máquina, uma mesa de trabalho móvel e uma cabeça de marcação de caracteres acionada hidráulicamente.Baseados em instruções de usinagem geradas pelo sistema de controlo CNCPara acomodar perfis de aço angulares de diferentes dimensões, os perfis de aço de aço de aço de aço de aço de aço de aço de aço de aço de aço de aço de aço de aço de aço de aço de aço de aço de aço de aço de aço de aço de aço de aço de aço de aço de aço de aço de aço de aço de aço de aço de aço de aço de aço de aço de açoA unidade está equipada adicionalmente com um mecanismo de regulação manual, permitindo o posicionamento vertical flexível do conjunto móvel de marcação e o ajustamento preciso da cabeça de marcação de acordo com os requisitos específicos de produção.

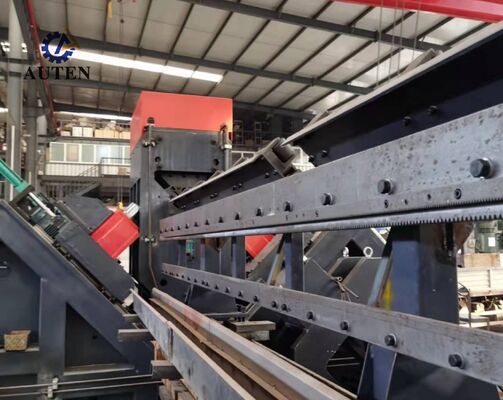

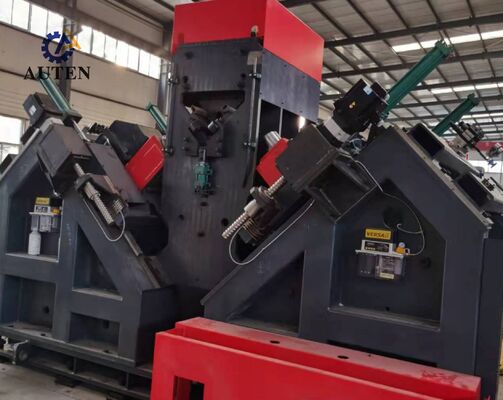

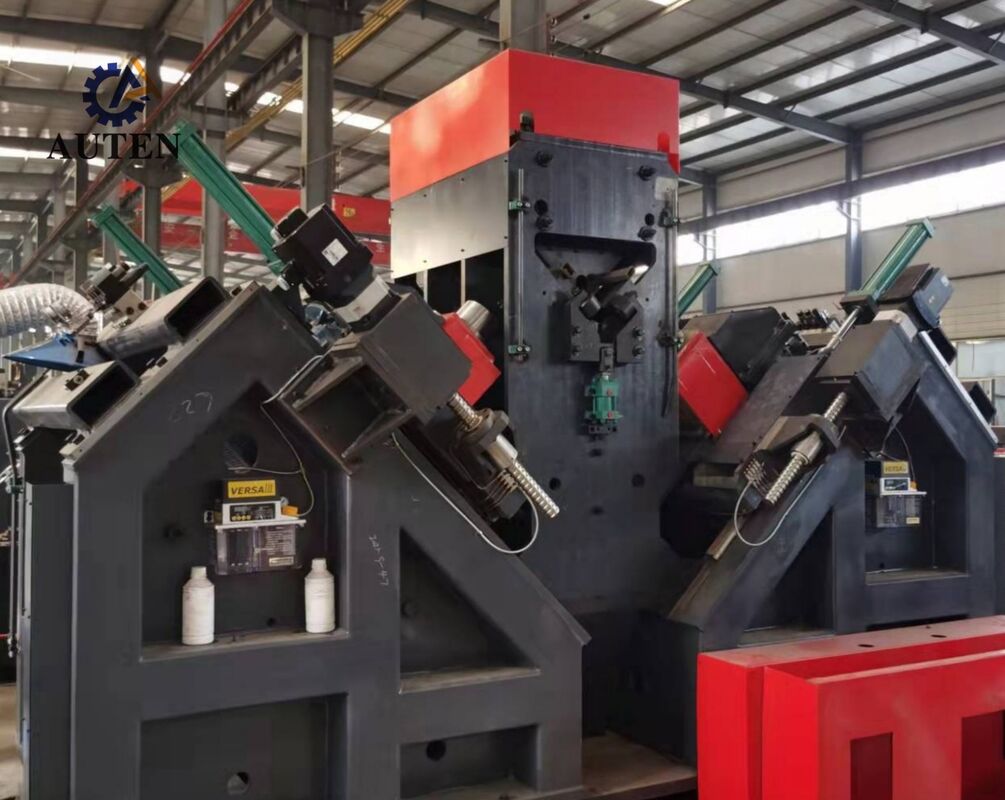

O sistema de perfuração do equipamento de processamento da torre de transmissão CNC fornece alta precisão de posicionamento e desempenho de usinagem consistente.O mecanismo de alimentação é alimentado por um servomotor de alto desempenho e utiliza um arranjo de transmissão rack-and-pinion para alcançar o movimento suave e preciso da peça de trabalho. Um dispositivo de detecção de posição de rack combinado com um codificador de feedback de alta precisão forma um sistema de posicionamento de circuito fechado completo,assegurar um posicionamento fiável do material durante toda a operação de usinagemEnquanto isso, as cabeças de perfuração que se movem ao longo de ambas as direcções da flange do aço angular são servo-acionadas através de mecanismos de parafuso de esferas de precisão, proporcionando um posicionamento preciso do buraco,desempenho de usinagem estável, e resultados de processamento de alta qualidade para componentes de aço de ângulo.

O sistema de controlo industrial baseado em computador está equipado com uma conveniente interface de funcionamento em língua chinesa.permitir que o pessoal de produção execute as operações da máquina de forma eficiente e intuitivaO sistema fornece visualizações gráficas das configurações da peça de trabalho e informações de coordenadas do buraco, apoiando a conveniente verificação de usinagem e a supervisão do processo em tempo real.Também permite a importação direta de programas de usinagem gerados por software de programação profissional, melhorando significativamente a eficiência do armazenamento, classificação, recuperação e gestão geral da produção de programas CNC.

As amostras de demonstração abrangem uma ampla selecção de dimensões de aço de ângulo padrão e padrões de buracos representativos comumente utilizados na fabricação de torres de linhas de transmissão.Estes componentes de amostra permitem aos clientes, engenheiros e pessoal de controlo de qualidade para avaliar directamente as capacidades de usinagem do equipamento, incluindo a precisão de perfuração, qualidade de marcação, consistência dimensional,e desempenho global de processamentoComo peças de referência práticas, as amostras constituem uma base eficaz para verificar a adequação da máquina às exigências reais de fabrico de torres de transmissão.

Em aplicações de transmissão de energia de ultra-alta tensão (UHV), as torres de transmissão devem suportar condições ambientais exigentes, cargas estruturais significativas e tensões operacionais prolongadas.Este sistema de processamento de aço CNC ângulo é projetado especificamente para a fabricação dos membros de aço ângulo que formam a estrutura de carga primária de suportes de torres de transmissãoRealiza operações de perfuração e marcação de alta precisão em aço angular utilizado para corpos de torre, braços cruzados e outros componentes estruturais críticos, garantindo o posicionamento preciso do buraco,qualidade de ligação fiável, e montagem precisa, melhorando a integridade estrutural, a segurança operacional e a fiabilidade de serviço a longo prazo,O sistema fornece uma solução de fabricação eficiente e fiável para a infraestrutura moderna de transmissão de energia e a produção de torres de transmissão de grande volume..
