Máquina de perfuração de aço angular CNC de alta velocidade 200m/min Velocidade máxima de corte da broca

Máquina de perfuração de aço de alta velocidade 200m/min Max.

Utilização do produto:

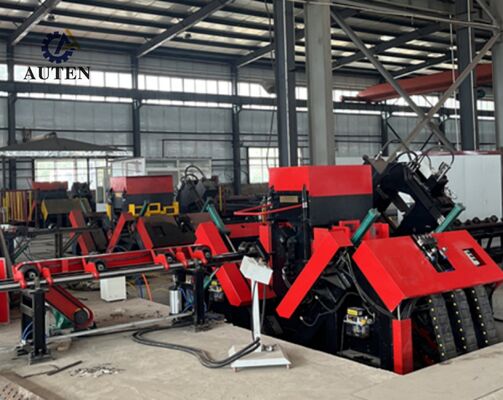

Esta linha de produção de perfuração CNC de aço de ângulo, projetada sob medida, foi construída especialmente para operações de perfuração e perfuração em aço de ângulo de grande porte e alta resistência,um material estrutural crítico amplamente utilizado na fabricação de torres de linhas de transmissãoA linha de produção é capaz de mecanizar com precisão todos os furos especificados em componentes de aço de ângulo, proporcionando excelente qualidade de furos, precisão posicional precisa, alta eficiência de produção,e um elevado grau de capacidade de processamento automatizado.

Parâmetros principais:

Características do produto:

A linha de produção de perfuração de aço por ângulo CNC possui uma arquitetura de processamento altamente automatizada,de um comprimento de 80 mm ou mais, mas não superior a 50 mm,, um sistema automático de descarga e um sistema inteligente de alimentação da peça de trabalho. As operações de perfuração, perfuramento e marcação podem ser completadas sequencialmente num único ciclo de usinagem contínua,Eliminação da necessidade de intervenção manual durante o processamentoEsta automação integrada reduz significativamente as necessidades de mão-de-obra, aumenta a capacidade de produção, garante uma qualidade de usinagem consistente e proporciona um desempenho estável e confiável dos equipamentos.

A unidade de marcação da linha de produção de punção e marcação de aço CNC tem uma construção rígida de quadro fechado,assegurar uma excelente estabilidade estrutural e manter uma precisão de marcação constante durante uma operação contínua prolongadaO conjunto é constituído por uma base fixa de apoio instalada no quadro da máquina, uma mesa de trabalho móvel e uma cabeça de marcação de caracteres a accionamento hidráulico.De acordo com os programas de usinagem gerados pelo sistema de controlo CNC, as operações de marcação são executadas automaticamente nas coordenadas designadas especificadas nos desenhos de engenharia.A unidade de marcação está também equipada com um mecanismo de regulação manual, permitindo o posicionamento vertical flexível do conjunto móvel de marcação e o ajustamento preciso da cabeça de marcação para satisfazer as necessidades específicas de produção.

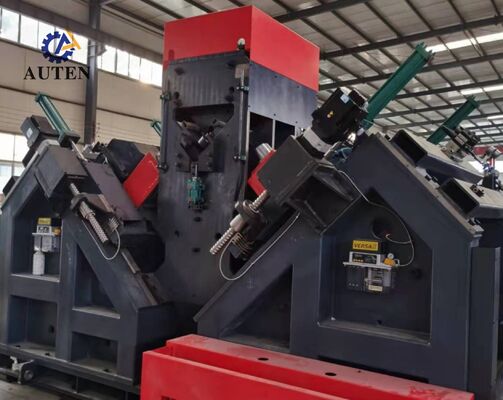

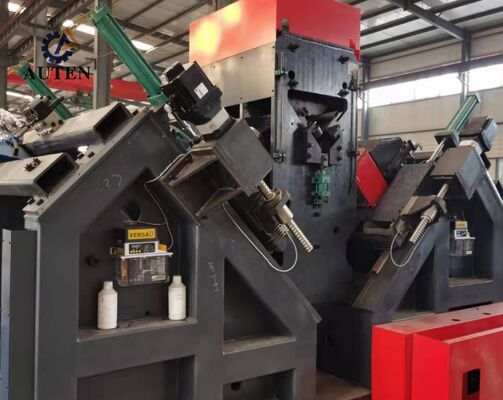

O sistema de perfuração do equipamento de processamento da torre de transmissão CNC oferece alta precisão de posicionamento e desempenho de usinagem estável.O mecanismo de alimentação do material é impulsionado por um servomotor de alto desempenho e emprega um sistema de transmissão rack-and-pinion para alcançar o movimento suave e preciso da peça de trabalhoUm dispositivo de detecção de posição de rack, juntamente com um codificador de retroalimentação de alta precisão, forma um sistema completo de posicionamento de circuito fechado.assegurar um posicionamento fiável e preciso do material durante todo o processo de usinagemAo mesmo tempo, as cabeças de perfuração que operam ao longo de ambas as direcções da flange do aço angular são servo-acionadas através de mecanismos de parafuso de esferas de precisão, proporcionando um posicionamento preciso do orifício,Estabilidade de usinagem constante, e qualidade de processamento superior para componentes de aço angular.

O sistema de controlo CNC baseado em computador industrial apresenta uma conveniente interface de operação em língua chinesa, permitindo aos operadores de produção gerir as funções da máquina de forma eficiente e intuitiva.O sistema fornece visualização gráfica das configurações da peça de trabalho e informações de coordenadas de buraco, que facilita a verificação da usinagem e o acompanhamento dos processos em tempo real.Melhoria substancial da eficiência do armazenamento de programas CNC, classificação, recuperação e gestão abrangente da produção.

As amostras de demonstração abrangem uma ampla selecção de dimensões de aço de ângulo padrão e padrões de buracos representativos comumente utilizados na fabricação de torres de linhas de transmissão.Estes componentes de amostra permitem aos clientes, engenheiros e pessoal de controlo de qualidade para avaliar directamente as capacidades de usinagem do equipamento, incluindo a precisão de perfuração, qualidade de marcação, consistência dimensional,e desempenho global de processamentoComo peças de referência práticas, as amostras constituem uma base eficaz para verificar a adequação da máquina às exigências reais de fabrico de torres de transmissão.

Em aplicações de transmissão de energia de ultra-alta tensão (UHV), as torres de transmissão devem suportar condições ambientais exigentes, cargas estruturais significativas e tensões operacionais prolongadas.Este sistema de processamento de aço CNC ângulo é projetado especificamente para a fabricação dos membros de aço ângulo que formam a estrutura de carga primária de suportes de torres de transmissãoRealiza operações de perfuração e marcação de alta precisão em aço angular utilizado para corpos de torre, braços cruzados e outros componentes estruturais críticos, garantindo o posicionamento preciso do buraco,qualidade de ligação fiável, e montagem precisa, melhorando a integridade estrutural, a segurança operacional e a fiabilidade de serviço a longo prazo,O sistema fornece uma solução de fabricação eficiente e fiável para a infraestrutura moderna de transmissão de energia e a produção de torres de transmissão de grande volume..
